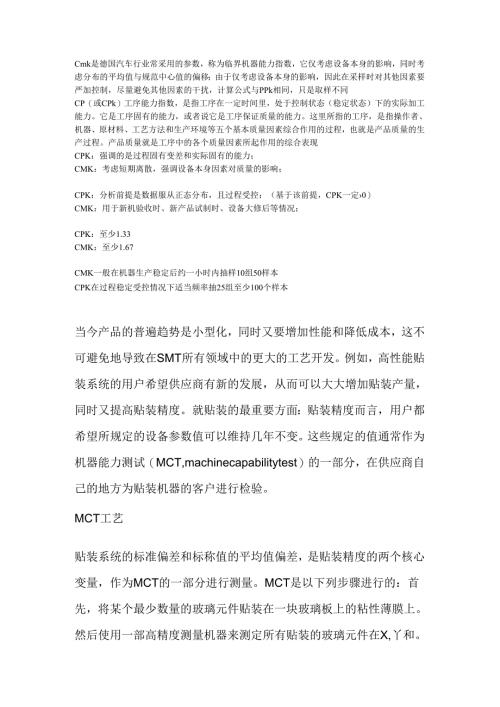

CMK的概念.docx
Cmk是德国汽车行业常采用的参数，称为临界机器能力指数，它仅考虑设备本身的影响，同时考虑分布的平均值与规范中心值的偏移；由于仅考虑设备本身的影响，因此在采样时对其他因素要严加控制，尽量避免其他因素的干扰，计算公式与PPk相同，只是取样不同CP（或CPk）工序能力指数，是指工序在一定时间里，处于控制状态（稳定状态）下的实际加工能力。它是工序固有的能力，或者说它是工序保证质量的能力。这里所指的工序，是指操作者、机器、原材料、工艺方法和生产环境等五个基本质量因素综合作用的过程，也就是产品质量的生产过程。产品质量就是工序中的各个质量因素所起作用的综合表现CPK：强调的是过程固有变差和实际固有的能力；CMK：考虑短期离散，强调设备本身因素对质量的影响；CPK：分析前提是数据服从正态分布，且过程受控；（基于该前提，CPK一定0）CMK：用于新机验收时、新产品试制时、设备大修后等情况；CPK：至少1.33CMK：至少1.67CMK一般在机器生产稳定后约一小时内抽样10组50样本CPK在过程稳定受控情况下适当频率抽25组至少100个样本当今产品的普遍趋势是小型化，同时又要增加性能和降低成本，这不可避免地导致在SMT所有领域中的更大的工艺开发。例如，高性能贴装系统的用户希望供应商有新的发展，从而可以大大增加贴装产量，同时又提高贴装精度。就贴装的最重要方面：贴装精度而言，用户都希望所规定的设备参数值可以维持几年不变。这些规定的值通常作为机器能力测试（MCT,machinecapabilitytest）的一部分，在供应商自己的地方为贴装机器的客户进行检验。MCT工艺贴装系统的标准偏差和标称值的平均值偏差，是贴装精度的两个核心变量，作为MCT的一部分进行测量。MCT是以下列步骤进行的：首先，将某个最少数量的玻璃元件贴装在一块玻璃板上的粘性薄膜上。然后使用一部高精度测量机器来测定所有贴装的玻璃元件在X,丫和。上的贴装偏差。测量机器然后计算在有关位置轴X,Y和e上的贴装偏移(标称值的平均值偏差)。在图一中以图形代表的MCT结果得到如下的核心贴装精度值：标准偏差=8µm贴装偏移=6µm图一、MCT结果的图形表示通常，我们可以预计贴装偏差符合正态高斯分布，允许变换到更宽的统计基数，如3或4o。对于经常使用的统计基数，上述指定的贴装系统具有32µm的精度。将导出的精度与所要求的公差极限相比较，则可评估机器对于一个特殊要求的可适用性。机器能力指数(cmk,machinecapabilityindex)已经被证明是最适合这一点的。它通常用来评估机器的工艺能力(processcapability)。一旦上限(USL,upperspecificationIirnit)与下限(LSL,lowerspecificationIimit）已经定义，Cmk可用来计算贴装精度。由于极限值一般是对称的，我们可以用简化的规格极限SL=USL=-LSL进行计算，如图一所示。cmk=规格极限-贴装偏移3x标准偏差=3SL-µ3以下的cmk结果是针对图一所提出的条件和客户所定义的50µm规格极限。cmk=SL-µ3=（50-6）µm24µm=1.83因此，cmk评估贴装位置相对于三倍的标准偏差值的分散与平均偏差（贴装偏移）。在实际中，我们怎样处理统计变量。、cmk和百万缺陷率（DPM5defectspermillion）?在今天的电子制造中，希望Cmk要大于1.33,甚至还大得多。1.33的Cmk也显示已经达到4。工艺能力。6的工艺能力，是今天经常看到的一个要求，意味着Cmk必须至少为2.66。在电子生产中，DPM的使用是有实际理由的，因为每一个缺陷都产生成本。统计基数3、4、5、6和相应的百万缺陷率（DPM）之间的关系如下：3=2,700DPM4=60DPM5=0.6DPM6=0.002DPM这里是其使用的一个实际例子：在一个要求最大封装密度的应用中（如，移动电话），对于0201元件的贴装精度要求可能是75µmo第一种情况：我们依靠供应商所规定的75µm/4a的贴装精度。在这种情况中，我们希望在一百万个贴装中，不多于60个将超出±75µm的窗口。第二种情况：MGT基于某一规格极限产生1.45的cmko因为1.33的Cmk准确地定义一个4工艺，我们可以预计得到由于贴装偏差产生的缺陷率低于60DPM0贴装偏移的优化在SMT生产工艺中，如果怀疑在印刷电路板上的整个贴装特性由于外部机械的影响而已经在一个特定方向移动太多，那么贴装设备必须重新校正。因此这个贴装偏移必须尽可能地减少。有大量贴装系统的表面贴装元件（SMD）电子制造商以类似于MCT的方法进行贴装偏移的优化，并使用其它的测量机器。在相关位置轴X、Y和。上得到的贴装偏移结果手工地输入到贴装系统，用于补偿的目的。下面描述的是结合在贴装机器内的一种贴装偏移优化方法。这里想法是要在贴装系统上允许运行一个类似的测量程序，该程序通常是MCT的一部分。目的是，机器找出在X、Y和上的贴装偏移，然后以一种不再发生偏移的方式使用。整个过程是按如下进行的：尽可能最大数量（如48）的玻璃元件使用双面胶带贴装在玻璃板上。每一个玻璃元件在其外边缘上都有参考标记。在板上也有参考标记，紧邻元件的参考标记（图二）。img图二、找出贴装偏移的原理在贴装之后，用PCB相机马上拍出板上和元件上相应的参考标记的四张连续的照片。然后把通过评估程序计算出的和用户接受的X、丫和。贴装偏移传送到有关的机器数据存储区域。再没有必要使用传统的手工位移输入。由于该集成的方法使用了相对测量而不是绝对测量，位置精度与贴装系统的动态反应不会反过来影响结果的质量。只有PCB相机的图象分辨率和质量才是重要的。因此这个所描述的专利方法具有测量机器的特性。下面的例子显示1.33的Cmk可以怎样使用集成的贴装偏移优化来提高至1.92。假设如下初始条件：SL=50µm标准偏差=8µm贴装偏移=18µm原始cmk:cmk=SL-µm3=(50-18)µm24µm=1.33imghttp:WWW将贴装偏移减少到，比如说，4µm如图三所示，那么cmk的值将有很大改善。贴装偏移优化之后的cmk：cmk=SL-µm3=(50-4)µm24µm=1.92安装在生产线中的贴片机可以升级到尽可能最高的贴装精度，而不需要复杂的、昂贵的和通常难买到的测量机器。或多或少通过简单按下优化过程的按钮，该贴装系统就转换成一部高精度测量机器。
