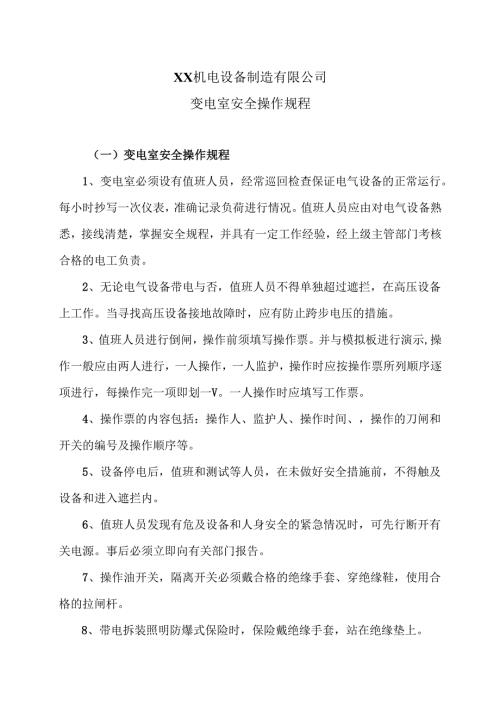

XX机电设备制造有限公司变电室安全操作规程（2012年）.docx

XX机电设备制造有限公司变电室安全操作规程（一）变电室安全操作规程1、变电室必须设有值班人员，经常巡回检查保证电气设备的正常运行。每小时抄写一次仪表，准确记录负荷进行情况。值班人员应由对电气设备熟悉，接线清楚，掌握安全规程，并具有一定工作经验，经上级主管部门考核合格的电工负责。2、无论电气设备带电与否，值班人员不得单独超过遮拦，在高压设备上工作。当寻找高压设备接地故障时，应有防止跨步电压的措施。3、值班人员进行倒闸，操作前须填写操作票。并与模拟板进行演示,操作一般应由两人进行，一人操作，一人监护，操作时应按操作票所列顺序逐项进行，每操作完一项即划一V。一人操作时应填写工作票。4、操作票的内容包括：操作人、监护人、操作时间、，操作的刀闸和开关的编号及操作顺序等。5、设备停电后，值班和测试等人员，在未做好安全措施前，不得触及设备和进入遮拦内。6、值班人员发现有危及设备和人身安全的紧急情况时，可先行断开有关电源。事后必须立即向有关部门报告。7、操作油开关，隔离开关必须戴合格的绝缘手套、穿绝缘鞋，使用合格的拉闸杆。8、带电拆装照明防爆式保险时，保险戴绝缘手套，站在绝缘垫上。9、值班人员在值班时，如遇突然停电或事故停电时，全要认为有突然来电的可能，在未拉开电源和未做好安全措施以前不得触及电气设备和越过栏杆。10、停电后在线路上工作时，应由工作人员在此线路开关手柄上挂牌，并坚持谁挂牌谁摘牌，变电工不得擅自摘牌送电。(一)变电室停送电程序1、新变电室送电程序(1)按电气安全工作规程第134条“工作终结，送电前应检查的内容”的要求进行检查。我公司计量柜送电前应处于合闸状态。(2)合经领导认定的供电路的主进柜电源侧刀闸。检查合闸情况。(下略)(3)合PT柜刀闸，检查电压指示情况。(4)合供电路主进柜母线侧隔离开关及油开关。(5)根据需要合各出线柜，联络的刀开关及油开关。(6)合新变电室变压器低压隔离开关及空气开关。(7)合低压各分路的隔离开关和空气开关。(8)合电容器组刀开关及自动控制开关。2、新变电室停电程序(1)新变电室停电程序与送电程序相反，在停北变和南变出线柜时,因本变电室不能控制负荷，所以应注意此两路的负荷电流，停电时应尽量减少负荷电流。3、北变电室停送电程序停电：(1)拉电容器组。(2)拉低压各分路。(3)拉低压母线联络开关。(4)拉变压器低压侧隔离开关。(5)拉变压器高压侧的油开关及隔离开关。(6)拉主进油开关及隔离开关。送电：送电程序与停电程序相反。北变电室操作注意事项：(1)拉低压分路隔离开关时应确认空气开关确已断开。(2)拉变压器低压侧隔离开关时不应有负荷。(3)高压油开关拉开后，操作机构不应处于储能状态。4、变电室操作注意事项：(1)高压开关操作统一用电动操作方式。(2)分、合闸后应检查各种指示器的显示情况、闸叶合实情况，机械结构状态及各种仪表的指示情况。(3)节假日变电室检修、清扫时的停送电操作应由当班变电工统一操作。(4)对已挂牌的各路，必须由挂牌人摘牌，检查后方可操作。(5)正常送电时，新变供北变的203、211两路都应在新变合闸，一路使用，一路冷备。(6)向南变送电，必须经老厂来人提出合闸要求，方可合闸，合闸后应通知对方认可。5、动力厂倒闸要求我公司减荷停送电的操作规程(1)接通知后停电操作之前，应向动力厂打电话核实操作时间。(2)按停电通知准时停电容器组。(3)停本厂各低压分路。(4)如南变负荷较大时，应通知南变减荷。(5)负荷减下来后通知动力厂倒闸(不进行高压操作)。(6)待动力厂送电后，检查仪表指示情况，合低压各分路。(7)根据负荷情况，送电容器组。6、动力厂要求我厂进行倒路的操作程序(1)操作之前，应同动力厂打电话核实，并按时操作。(2)按全厂停送电的操作程序进行操作。(3)注意停电前检查备用路电压是否正常。(4)倒闸后应检查供电情况，并抄录两路电表的表底。(5)操作完结，通知动力厂倒闸完结。7、节日部分供电的操作停用变压器(1)停计划停用的变压器时，应先停低压分路。(2)停变压器低压侧隔离开关。(3)停变压器高压油开关及刀开关。(4)随时注意运行变压器的负荷情况。相反。（5）休假结束前应提前3个小时投入停用的变压器，操作顺序与停电
