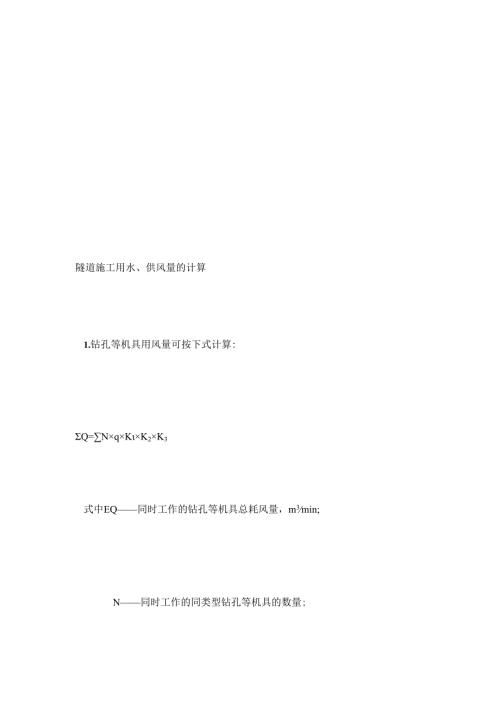

隧道施工用水、供风量的计算1.钻孔等机具用风量可按下式计算:Q=N×q×K×K2×K3式中EQ同时工作的钻孔等机具总耗风量，m3min;N同时工作的同类型钻孔等机具的数量;q每台钻孔等机具的耗风量，m3min,2.63.5m3mi11;Ki同时工作的折减系数，110台内取1-0.85；K2机具损耗系数，钻孔机具取1.15；K3管路损耗（漏气）系数，线路长2km,取1.2o按同时开动6台YT28钻机计算:Q=6×3.0×0.91×1.15×1.2=22.60m3min由计算可知，安装一台22m3min和一台13m3min空压机，满足施工要求。2.用水量计算:Q'=8式中Qs生产用水总量，L/s；Q=qp;Kl水量损失系数，一般采用1.1L2;K2用水不均匀系数，一般取1.251.50;用水机械台班数，主洞开挖同时开动6台YT28风钻;P机械用水量定额指标，240300（L/台时）。Qs=(1.15×6×270×1.35)/(8×3600)=0.087L/s供水管径计算:40000v式中D配水管直径，mm；Q用水量，L/s；管道水流速度，ms,取2ms4Q1000_/4*0.087*1000_1I./ffIfILV11vV3.14159*2主洞采用e58PVC管满足设计要求。3.施工人员所需风量:Vp=Vp*m*K式中VP施工人员所需风量，m3mi11;vP洞内每个人所需新鲜空气量，一般按3m3min计;M洞内同时工作的最多人数;K风量备用系数，取用1.101.15o经计算：Vp=3*16*1.10=52.8m3minVHY=争QS比7X/VHy=算¥58X12.8FX3()2=53.2m3min耗风量，m3min;N同时工作的同类型钻孔等机具的数量；q每台钻孔等机具的耗风量，m3min,2.6z00I、(-+1)=Idhm=hky+hphky=ULU一一每米风管沿程损失，mmH2Om,按“通风计算诺模图”查得，U=0.045；风管长度，同上，L=2071m;hp局部风压损失，InmH2O,按尚程风压损失的25%计。经计算：hm=116.49mmH2O(3)通风机选择(1)电动机容量选择式中N通风机电动机容量，KW；Vrn通风机工作风量，m3s;hm风机工作风压，mmH2;11静压效率，取50%机械传动效率，直接传动，取1.0;B电动机容量储备系数，取1.2空气重率，取1.2kgm3o5.19×116.49×1.2102x0.5XLO×1.2=17.07711V
