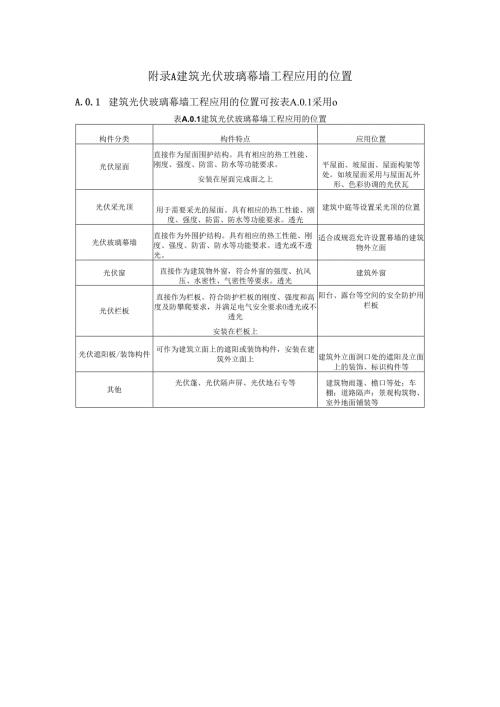

附录A建筑光伏玻璃幕墙工程应用的位置A.0.1建筑光伏玻璃幕墙工程应用的位置可按表A.0.1采用o表A.0.1建筑光伏玻璃幕墙工程应用的位置构件分类构件特点应用位置光伏屋面直接作为屋面围护结构。具有相应的热工性能、刚度、强度、防雷、防水等功能要求。安装在屋面完成面之上平屋面、坡屋面、屋面构架等处。如坡屋面采用与屋面瓦外形、色彩协调的光伏瓦光伏采光顶用于需要采光的屋面。具有相应的热工性能、刚度、强度、防雷、防水等功能要求。透光建筑中庭等设置采光顶的位置光伏玻璃幕墙直接作为外围护结构。具有相应的热工性能、刚度、强度、防雷、防水等功能要求。透光或不透光。适合或规范允许设置幕墙的建筑物外立面光伏窗直接作为建筑物外窗，符合外窗的强度、抗风压、水密性、气密性等要求。透光建筑外窗光伏栏板直接作为栏板。符合防护栏板的刚度、强度和高度及防攀爬要求，并满足电气安全要求O透光或不透光安装在栏板上阳台、露台等空间的安全防护用栏板光伏遮阳板/装饰构件可作为建筑立面上的遮阳或装饰构件，安装在建筑外立面上建筑外立面洞口处的遮阳及立面上的装饰、标识构件等其他光伏蓬、光伏隔声屏、光伏地石专等建筑物雨篷、檐口等处；车棚；道路隔声；景观构筑物、室外地面铺装等附录B建筑用常见光伏组件尺寸B.0.1建筑用常见光伏组件尺寸可按表Bol采用。表B.0.1建筑用常见光伏组件尺寸序号光伏组件类型组件尺寸1铜锢钱硒发电玻璃1587×664mm2硫化镉发电玻璃11600×1200mm3硫化镉发电玻璃21200×600mm4晶硅太阳能组件12278×1134×35mm5晶硅太阳能组件22278×1134×30mm6晶硅太阳能组件32172×1303×35mm7晶硅太阳能组件42384×1303×35mm8晶硅太阳能组件51722×1134×30mm9晶硅太阳能组件62465×1134×30mm10晶硅太阳能组件72382×1134×30mm11晶硅太阳能组件82094×1038×35mm12晶硅太阳能组件92384×1303×33mm13柔性晶硅太阳能组件11985×1165×4mm14柔性晶硅太阳能组件2384×856×2.5mm15柔性晶硅太阳能组件3720×838×2.5mm16柔性晶硅太阳能组件4720×1595×2.5mm17柔性晶硅太阳能组件52054×1000×2.5mm18柔性晶硅太阳能组件62054×1084×2.5mm附录C太阳能光伏节能分项工程和检验批的质量验收表C.0.1太阳能光伏节能分项工程检验批工程质量验收应按表C.0.1的规定填写。表C.0.1检验批质量验收表编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据主控项目验收项目设计要求及标准规定最小/实际抽样数量检查记录检查结果12345678910般项验收项目设计要求及标准规定最小/实际抽样数量检查记录检查结果125施工单位检查结果专业工长项目专业质量检查员：年月日监理单位验收结论专业监理工程师年月日C.0.2太阳能光伏节能分项工程质量验收汇总应按表C.0.2的规定填写。表C.0.2分项工程质量验收表编号:工程名称检验批数量设计单位监理单位施工单位项目经理项目技术负责人分包单位分包单位负责人分包内容序号检验批部位、区段、系统施工单位检查评定结果监理单位验收结论123456789101112施工单位检查结论：项目专业技术负责人年月日监理单位验收结论：专业监理工程师年月日C.0.3太阳能光伏节能分项工程隐蔽验收应按表C.0.3的规定填写。表C.0.3隐蔽工程质量验收记录编号：工程名称工程地点施工单位项目经理专业工长分包单位分包负责人专业工长分部工程分项工程名称隐蔽工程名称施工图编号隐蔽工程验收内容和设计及规范要求施工单位自查记录隐蔽工程验收部位使用的主要材料检查记录施工质量检查记录监理（建设）单位验收意见：监理工程师：年月日施工单位检查意见：质查员：项目质量（技术）负责人：年月日附录D光伏方阵标称功率测试D.0.1检测条件1太阳能光伏系统所采用的太阳能电池方阵、蓄电池组、充放电控制器、逆变器及用电器等关键设备应具有相应资质的检测报告，符合国家相关产品标准的要求；2在检测前，应确保系统在正常负载条件下连续正常运行至少3天，测试期内的负载变化规律应与设计文件一致；3短期检测期间，室外环境平均温度ta的允许范围应为年平均环境温度土10；环境空气的平均流动速率不应大于4m/s；检测起止时间应为当地太阳正午时前Ih到太阳正午时后Ih,共计2h；检测期间内，太阳辐照度不应小于700W/m2,太阳总辐照度的不稳定度不应大于±50W。D.0.2检测设备仪器1太阳总辐照度应采用总辐射表测量，总辐射表应符合现行国家标准总辐射表GB/T19565的要求；2测量空气温度时应确保温度传感器置于遮阳且通风的环境中，高于地面约1m,距离集热系统的距离在1.5m10.0m之间，环境温度传感器的附近不应有烟囱、冷却塔或热气排风扇等热源。温度测量仪器以及与它们相关的读取仪表的精度和准确度不应大于表D.0.2的限值，响应时间应小于5s；表D.0.2温度测量仪器的准确度和精度参数仪器准确度仪器精度环境空气温度+0.5+0.23长度测量的准确度应为±1.0%；4测量电功率所用的电功率表的测量误差不应大于5%。D.0.3光伏组件的光电转换效率检测应符合下列规定：现场功率的测定可以采用由第三方检测单位校准过的“太阳电池方阵测试仪”抽测太阳电池支路的I-V特性曲线，抽检比例一般不得低于30%。由I-V特性曲线可以得出该支路的最大输出功率，为了将测试得到的最大输出功率转换到峰值功率，需要做如下第1、2、3、5项的校正。如果没有“太阳电池方阵测试仪”，也可以通过现场测试电站直流侧的工作电压和工作电流得出电站的实际直流输出功率。为了将测试得到的电站实际输出功率转换到峰值功率.需要做如下所有项目的校正。光伏方阵标称功率是在标准测试条件测试得到的功率值，因此实际测试后应当进行如下5项的校正，以确保公正：1光强校正：在非标准条件下测试应当进行光强校正，光强按照线性法进行校正。2温度校正：按照该型号产品第三方测试报告提供的温度系数进行校正，如无法获得可信数据，可按照晶体硅组件功率温度系数-0.35%°C,非晶硅按照功率温度系数-0.20%°C进行校正。按照功率随温度变化的公式P=PmXl+aX（T-25）（P为光伏组件峰值功率、Pm为光伏组件标称功率、a为功率温度系数、T为光伏组件背板温度），计算校正。3组合损失校正：太阳电池组件串并联后会有组合损失，应当进行组合损失校正，太阳电池的组合损失应当控制在5%以内。4最大功率点校正：工作条件下太阳电池很难保证工作在最大功率点，需要与功率曲线对比进行校正；对于带有太阳电池最大功率点跟踪（MPPT）装置的系统可以不做此项校正；5太阳电池朝向校正：不同的太阳电池朝向具有不同的功率输出和功率损失,如果有不同朝向的太阳电池接入同一台逆变器的情况下，需要进行此项校准。D.0.4太阳能光伏系统的光电转换效率检测应符合下列规定：1对于独立太阳能光伏系统电功率表应接在蓄电池组的输入端，对于并网太阳能光伏系统，电功率表应接在逆变器的输出端；2检测开始前，应切断所有外接辅助电源，安装调试好太阳辐射表、电功率表、温度自记仪和风速计，并测量太阳能电池方阵面积，在测量太阳能光伏系统电池面积时，应扣除电池的间隙距离，将电池的有效面积逐个累加，得到总有效米光面积；3检测开始时，应同时记录总辐射表太阳辐照量读数及各仪表的数据；4检测开始后，应每隔十分钟记录一次各仪表数据；5计算检测期间单位太阳能电池板面积的太阳辐照量H。对于处在不同采光平面上的太阳能电池方阵，应分别计算试验期间不同采光平面单位太阳能电池板面积的太阳辐射量。D.0.5检测数据1 光伏组件的光电转换效率计算公式：P=m×100%(D.0.5-1)A×Pn式中：n一光伏组件的光电转换效率；Pm光伏组件峰值功率(W);A光伏组件光照面积(m2)(注：一般含光伏组件边框面积)；Pin标准条件测试太阳组件的单位面积太阳辐照度，1000Wr112o2 太阳能光伏系统试验期间单位面积太阳能电池板的发电量Q(MJm2)计算公式：(D.0.5-2)C3.6twQF式中：Q发电量，单位：MJ/m2；t试验时间，单位：h；w试验期间电功率表的读数，单位：kW；Ac太阳能电池采光面积，单位：m2o3太阳能光伏系统的光电转换效率7计算公式：(D.0.5-3)%=×ooH式中：d太阳能光伏系统的光电转换效率，单位：%；Q发电量，单位：MJ/m2；H太阳辐射量，单位：MJ/m2o4 当太阳能电池板不在同一采光面时，太阳能光伏系统的光电转换效率rd计算公式：£=1HiACi(D,0.5-4)式中：d太阳能光伏系统光电转换效率，单位：%；n不同朝向和倾角采光平面上的太阳能电池方阵个数；t第i个朝向和倾角采光平面上的试验时间，单位：h；w第i个朝向和倾角采光平面上试验期间电功率表的读数，单位：kW；Hi第i个朝向和倾角采光平面上单位面积的太阳辐射量，单位：MJ/m2；Aci第i个朝向和倾角平面上的太阳能电池采光面积，单位：m2o5 短期测试的太阳能光伏系统年发电量计算公式：E二3.6一一一LHai><Acin100(D.0.5-5)式中：En太阳能光伏系统年发电量，单位：kWh；d太阳能光伏系统光电转换效率，单位：%；n不同朝向和倾角采光平面上的太阳能电池方阵个数；Hai第i个朝向和倾角采光平面上全年单位面积的总太阳辐射量，单位:MJ/m2；Aci第i个朝向和倾角平面上的太阳能电池采光面积，单位：m2o6 检测结果1)光伏组件的光电转换效率应符
