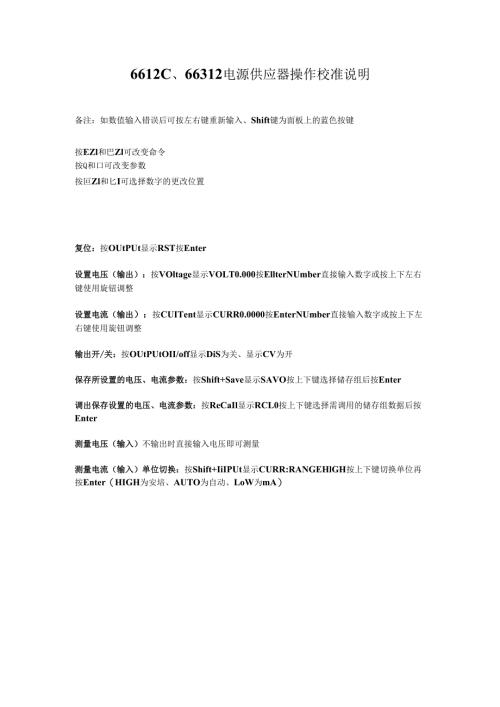

6612C、66312电源供应器操作校准说明备注：如数值输入错误后可按左右键重新输入、Shift键为面板上的蓝色按键按EZl和巴Zl可改变命令按Q和口可改变参数按叵Zl和匕I可选择数字的更改位置复位：按OUtPUt显示RST按Enter设置电压（输出）：按VOltage显示VOLT0.000按EllterNUmber直接输入数字或按上下左右键使用旋钮调整设置电流（输出）：按CUITent显示CURR0.0000按EnterNUmber直接输入数字或按上下左右键使用旋钮调整输出开/关：按OUtPUtOII/off显示DiS为关、显示CV为开保存所设置的电压、电流参数：按Shift+Save显示SAVO按上下键选择储存组后按Enter调出保存设置的电压、电流参数：按ReCaIl显示RCL0按上下键选择需调用的储存组数据后按Enter测量电压（输入）不输出时直接输入电压即可测量测量电流（输入）单位切换：按Shift+IiIPUt显示CURR:RANGEHlGH按上下键切换单位再按Enter（HIGH为安培、AUTO为自动、LoW为mA）前面板校准模式只允许相关人员进入校准模式禁止私自更改！按Shift+Cal,即可访问校准菜单，将出现以下的各个选项CALON0.0（校准密码，正确则进入校验模式）CALOFF（退出校准模式）CAL:LEVPl（按顺序进入下一个步骤P1/P2）CAL:DAT0.00（输入一个外部的真实测量值）CAL:VOLT（开始电压校准）CAL:VOLT:PROT（开始电压保护校准）CAL:CURR（开始高范围电流校准）CAL:CURR:MEAS:LOW（开始低电流范围校准）CAL:SAVE（保存校准数据）CAL:PASS0.0（设置新的校准密码）禁止私自更改校准密码校准模式的授权步骤：1请先复位，按Output选择RST然后按Enter2按OiItPiItOll/off使电源能够输出3按Shift+CaL选择CALON0.0按Enter4输入校准密码后按Enter电压校准流程步骤：将OUTPUT端口与数字万用表连接（直流电压模式）1按Shift+Cal,2按Shift+Cal,3按Shift+Cal,所显示的电压值4 按Shift+Cal,5 按Shift+CaL所显示的电压值6 按Shift+Cal,过电压保护校准：步骤：Enter按Enter选择CAL:VOLT按选择CAL:LEVPl选择CAL:DAT0.00按EnterNUmber,输入数字万用表测量选择CAL:LEVPl,按IL键设置为P2,按EiIter选择CAL:SAVE按Enter选择CAL:DAT0.00按EnterNUmber,输入数字万用表测量1按Shift+CaL选择CAL:VOLT:PROT,按EiIter2等待直流电源计算OVP的校准量，计算完成后自动显示返回仪表模式电流校准流程高范围电流校准：步骤：1连接合适的电流分流器（15A（0.1Q）,±0.04%,TC=5ppm°C）,如图B-IA,并连接数字万用表（直流电压模式）2按Shift+CaL选择CAL:CURR,按EiIter3按Shift+CaL选择CAL:LEV,按Enter,选择第一个校准4按Shift+CaL选择CAL:DATo.00,等待数字万用表显示稳定后读数字万用表显示的第一个电流值（数字万用表读数÷阻抗），然后按EnterNUmber输入数字万用表所显示的第一个值4按Shift+CaL选择CAL:LEVPl,按口键设置为P2,按Enter5按Shift+CaL选择CAL:LEV,按ElIter,选择第一个校准6按Shift+CaL选择CAL:DAr（三）0,等待数字万用表显示稳定后读数字万用表显示的第二个电流值（数字万用表读数÷阻抗），然后按EnterNumber输入数字万用表所显示的第二个值低电流范围校准：步骤：1按Shift+CaL选择CAL:CURR:MEAS:LOW,按EiIter2连接适合校准的电阻负载，如图B-IB,并连接数字万用表（在电流模式）在这期间连续用这个负载3按Shift+CaL选择CAL：LEV,按EiIter,选择第一个校准4按Shift+CaL选择CAL:DAro.00,等待数字万用表显示稳定，然后按EIIterNumber输入数字万用表所显示的值校准负载电阻LoadResistor4006611C1.IK6612C&66312A2.5K6613C5K6614C交流电流校准（仅适用Agilent66312）步骤：1将直流电源的所有负载断开2按Shift+CaL选择CALCURRMEASAC,按EIIter3等待直流电源计算交流电流的校准量，计算完成后自动显示返回仪表模式确认校准：储存校准参数警告：储存校准参数在可变的储存器上后将不可还原，如果你不确认那新的参数则可以省略这一步骤的操作，直流电源将会保持未改变的参数。步骤：1按Shift+CaL选择CAL:SAVE,按Enter2按Shift+CaL选择CALOFF,按EiIter退出校准模式（RSTaIId也可退出校准模式）校准错误信息在校准过程中可能发生以下的一些错误GPIB校准错误信息错误含义401CAL防止校准转换（这是硬件损坏，请阅读维修手册）402CAL密码错误403CAL不能激活404读取计算数是错误的405设计计算数是错误的406错误的校准命令顺序替换校准密码工厂的默认密码为。表B-4.测试确认记录Agilent66312AorAgilent6612C型号AgiIent报告No.日期测试项目最小值测量值最大值电压校准记录：低电压Vout-IOmVV+IOmV前面板测量Vout3mVmVVout+3mV高电压Vout19.980VV20.020V前面板测量VOUt9mVmVVbut+9mV电流校准记录（高范围）：低电流Iout1mAA1mA高电流Iout1.998AA2.002A前面板量得Iout4.5mAmAIout+4.5mA电流校准记录（低范围）：低电流测量Iout-2.5AAIout+2.5A高电流测量Iout-22.5AAIout+22.5ACurrentSinkMeasurement低电流Sink测量Isink-22.5AAIsink+22.5A高电流Sink测量tIsink4.85mAmAIsink+4.85mA编制：jacky日期：06.03.27
