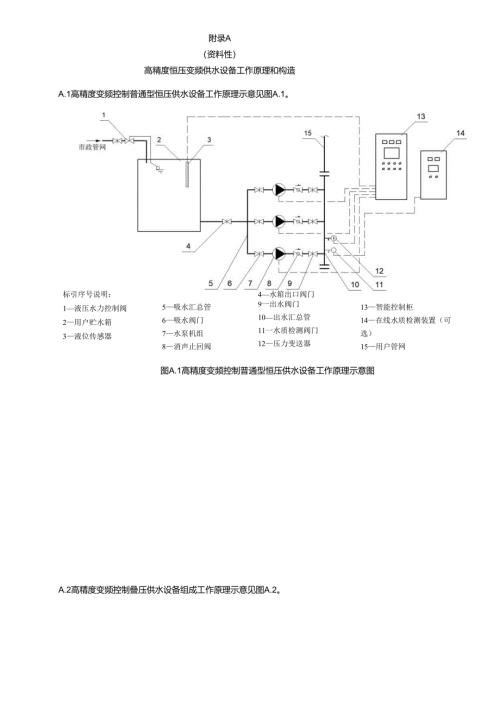

附录A（资料性）高精度恒压变频供水设备工作原理和构造A.1高精度变频控制普通型恒压供水设备工作原理示意见图A.1。5吸水汇总管6吸水阀门7水泵机组8消声止回阀13智能控制柜14在线水质检测装置（可选）15用户管网标引序号说明：1液压水力控制阀2用户贮水箱3液位传感器4水箱出口阀门9一出水阀门10出水汇总管11一水质检测阀门12压力变送器图A.1高精度变频控制普通型恒压供水设备工作原理示意图A.2高精度变频控制叠压供水设备组成工作原理示意见图A.2。标引序号说明:1进水阀门一排污阀11消声止回阀16智能控制柜2稳流罐进水口7稳流罐出水口12出水阀门17在线水质检测装置（可3真空抑制器8吸水汇总管13出水汇总管选）4远传压力表9一吸水阀门14水质检测阀门18用户管网5稳流罐10水泵机组15压力变送器图A.2高精度变频控制叠压供水设备工作原理示意图附录B（资料性）高精度恒压变频供水设备试验用仪表及试验装置B.1高精度变频控制恒压供水设备试验用仪表参见表B.1。表B.1设备试验用仪表序号仪表名称规格或型号精度单位数量备注1电磁流量计Yyldg-DN1002.5级只1能测量瞬时流量，累计流量，流速范围0ms-3.0m/s2压力变送器YYB-II0.2%只1压力检测仪表3远传压力表YTZ-1502.5级只1或压力变送器4电压表SN172-AV32.5级只1数字式5电流表SN172-AIl2.5级只2数字式6计时表ZSD-0091/100S只1数字式标引序号说明：1一自来水蓄水池2一模拟自来水水泵机组3一模拟自来水控制柜4一市政管网压力变送器5流量计6一用户贮水箱7一试验水泵机组8水质检测阀门9用户管网压力变送器10模拟用户智能控制柜11水质检测装置12一试验蓄水箱13模拟用户水龙头图B.1高精度变频控制普通型恒压供水设备试验装置示意图B.2高精度变频控制叠压供水设备试验装置示意见图B.2。标引序号说明：1一自来水蓄水池5流量计2一模拟自来水水泵机组6稳流罐3模拟自来水控制柜7一试验水泵机组4一市政管网压力变送器8水质检测阀门12/9用户管网压力变送13模拟用户水龙器头10模拟用户智能控制柜11在线水质检测装置12一试验蓄水箱图B.2高精度变频控制叠压供水设备试验装置示意图
