橇装设备安装工程检验批质量验收记录(石油化工).docx

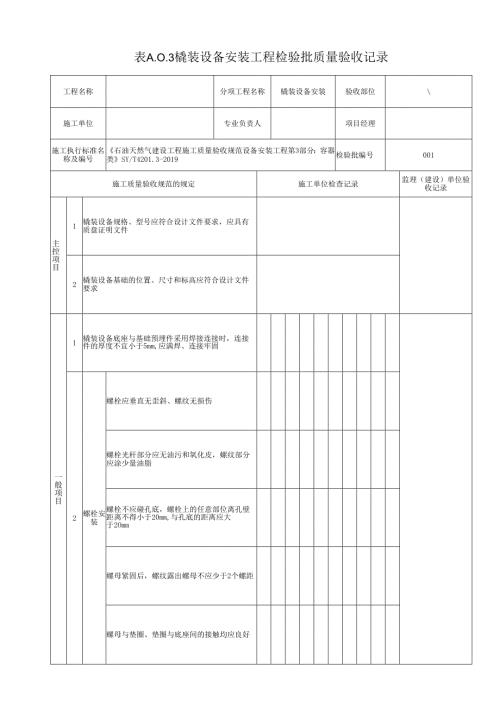

表A.O.3橇装设备安装工程检验批质量验收记录工程名称分项工程名称橇装设备安装验收部位施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范设备安装工程第3部分：容器类SY/T4201.3-2019检验批编号001施工质量验收规范的规定施工单位检查记录监理（建设）单位验收记录主控项目1橇装设备规格、型号应符合设计文件要求，应具有质盘证明文件2橇装设备基础的位置、尺寸和标高应符合设计文件要求一般项目1橇装设备底座与基础预埋件采用焊接连接时，连接件的厚度不宜小于5mm,应满焊、连接牢固2螺栓安装螺栓应垂直无歪斜、螺纹无损伤螺栓光杆部分应无油污和氧化皮，螺纹部分应涂少量油脂螺栓不应碰孔底，螺栓上的任意部位离孔壁距离不得小于20mm,与孔底的距离应大于2Omm螺母紧固后，螺纹露出螺母不应少于2个螺距螺母与垫圈、垫圈与底座间的接触均应良好施工质量验收规范的规定施工单位检查记录监理（建设）单位验收记录一般项目3铁装垫安橇装设备安装采用垫铁组找正、找平时，垫铁规格符合要求裙式支座每个地脚螺栓近旁应至少设置1组垫铁鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁支柱式支座每个地脚螺栓近旁宜放置1组垫铁有加强筋的设备支座，垫铁应垫在加强筋下裙式、鞍式支座相邻两垫铁组的中心距不应大于50Omm垫铁组高度宜为30mm80Inm容器找正后，垫铁之间和垫铁与支座之间应均匀接触，垫铁应露出设备支应底板外边缘IOmm30mm,垫铁组深入支座底座长度应超过地脚螺栓，垫铁组间应进行焊接固定支柱式容器每组垫铁的块数不应超过3块,其他容器每组垫铁块数不应超过5块。斜垫铁下面应有平垫铁，斜垫铁应成对相向使用，搭接长度应不小于全长的3/4与不锈钢容器底座直接接触的垫铁组，上面应放置一块尺寸与垫铁相同规格的不锈钢制垫板或涂剧中性涂料隔离施工质量验收规范的规定施工单位检查记录监理（建设）单位验收记录一般项目4装备装许差m)橇设安允偏(m标（Wj+5水平度（L-设备长度、B-设备宽度）纵向L1OOO,且WIo横向B1000,且W5轴线位移15施工单位检查监收结果项目专业质量检查员：年月曰监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月曰
