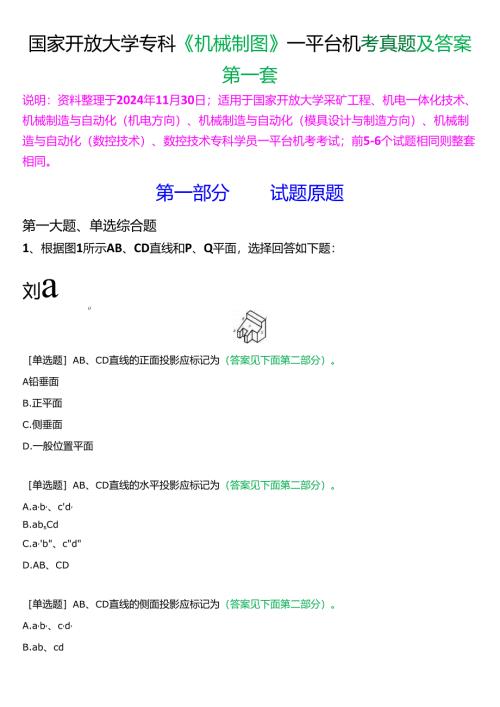

国家开放大学专科《机械制图》一平台机考真题及答案(第一套).docx
国家开放大学专科机械制图一平台机考真题及答案第一套说明：资料整理于2024年11月30日；适用于国家开放大学采矿工程、机电一体化技术、机械制造与自动化（机电方向）、机械制造与自动化（模具设计与制造方向）、机械制造与自动化（数控技术）、数控技术专科学员一平台机考考试；前5-6个试题相同则整套相同。第一部分试题原题第一大题、单选综合题1、根据图1所示AB、CD直线和P、Q平面，选择回答如下题：刘aO单选题AB、CD直线的正面投影应标记为（答案见下面第二部分）。A铅垂面B.正平面C.侧垂面D.一般位置平面单选题AB、CD直线的水平投影应标记为（答案见下面第二部分）。A.a,b,、c'd,B.absCdC.a,'b"、c"d"D.AB、CD单选题AB、CD直线的侧面投影应标记为（答案见下面第二部分）。A.a,b,、c,d,B.ab、cdC.a,'b"、c,"d"D.AB、CD单选题P、Q平面的正面投影应标记为（答案见下面第二部分）A.p,xq,B.p、qCp"、q"DRQ单选题P、Q平面的水平投影应标记为（答案见下面第二部分）。A.p,xq,B-PsqC.p"、q”DRQ单选题P、Q平面的侧面投影应标记为（答案见下面第二部分）。A.p,xq,B-PsqC.p"、q”DRQ单选题直线AB的正面投影反映实长,因此称之为（答案见下面第二部分）。A一般位置直线或倾斜线B.铅垂线C.正平线D.水平线单选题直线CD的正面投影具有积聚性,因此称之为（答案见下面第二部分）。A.正垂线B.铅垂线C.侧垂线D.侧平线单选题平面P在（答案见下面第二部分）面上的投影具有积累性，因此称之为正垂面。A.正面投影B.水平投影C.侧面投影D.一般位置单选题平面Q的正面投影反映实形，因此称之为（答案见下面第二部分）。A铅垂面B.正平面C.侧垂面D.一般位置平面第二大题、多选综合题1、根据图2所示组合体，回答如下问题。£3ffl多选题该组合体可分解为（答案见下面第二部分）较简单的几何形体。A.底板B.圆台、圆柱C.圆D.剖面线E.B-B标注多选题该组合体的组成体间的组成形式有（答案见下面第二部分）。A.堆砌叠加式B.相交叠加式C.相切叠加D.截切式E.有支承板相交多选题该组合体主视图应采用全剖视图的原因为（答案见下面第二部分）。A内部结构需要表达B.外部结构简单C.俯视图前后结构对称D.左视图前后结构对称E.主视图上下结构对称多选题全剖视图绘制过程为（答案见下面第二部分）。A在主视图位置抄画A向视图中的图线B寸巴虚线画成实线C.擦去圆台与圆柱的相贯线D.剖面区域画上剖面线，注意与左视图上剖面线方向和间距要相同E.可见轮廓和断面轮廓均用粗实线画出多选题图3是图2的主视图，采用全剖视图画法，画正确的部分有（答案见下面第二部分）。BBA.底板B.圆台、圆柱C.圆D.剖面线E.B-B标注第=大题、判断综合题1、根据图4和图5所示切割体的投影图，判断下面问题的正确与否。图4判断题该立体由两同轴心的圆柱体组成，其轴心线为侧垂线。（答案见下面第二部分）判断题左边圆柱的半径大于右边圆柱的半径。（答案见下面第二部分）判断题左边圆柱的半径小于右边圆柱的半径。（答案见下面第二部分）判断题截切圆柱体的平面有两个，一个是水平面，另一个是侧平面。（答案见下面第二部分）判断题水平面截切圆柱,其截交线的正面投影和侧面投影具有积聚性,为平行于对应坐标轴的直线。（答案见下面第二部分）判断题侧平面截切圆柱，其截交线的正面投影具有积聚性，为平行于对应坐标轴的直线。（答案见下面第二部分）判断题水平面截切立体，其截交线的水平投影反映实形，即为顺时针旋转90度的T字形。（答案见下面第二部分）判断题侧平面截切圆柱，其截交线的侧面投影具有积聚性，为平行于对应坐标轴的直线。（答案见下面第二部分）判断题1侧平面截切圆柱，其截交线的侧面投影反映其实形，即为圆弧。（答案见下面第二部分）判断题图5水平投影不正确。（答案见下面第二部分）第四大题、综合题1、读懂图6,回答下面问题。填空题该图所示为（答案见下面第二部分）类零件，采用一个（答案见下面第二部分）和一个（答案见下面第二部分）来表达，该零件轴向长为（答案见下面第二部分）、径向长为（答案见下面第二部分）。左端部分直径为52,其轴向长度为（答案见下面第二部分）的圆柱；右端两孔间距84,两孔的直径是（答案见下面第二部分）,轴向长度是（答案见下面第二部分）；该零件中表面粗糙度最高为（答案见下面第二部分）,最低为（答案见下面第二部分）。（每空2分，共20分）A.轮盘B.主视图C.左视图D.50E.52F.34G.12H.16L普通细牙J轴套K.3.2L.25单选题该零件尺寸主基准是轴心线和（答案见下面第二部分）。（2.5分）A.左端面B.右端面C.圆柱表面D通孔单选题通孔倒角部分尺寸由是（答案见下面第二部分）确定。（2.5分）A.52和50B.32和C2C.32和50D.12和16单选题图中C2的含义是指45。倒角的（答案见下面第二部分）为20（2.5分）A.直角边长度B.直角斜边C.倒角半径D.倒角直径单选题图中表面粗糙度评定参数Ra的含义为（答案见下面第二部分）。（2.5分）A.轮廓最大高度B.轮廓算术平均偏差C.取样长度D.评定长度第二部分试题及答案第一大题、单选综合题1、根据图1所示AB、CD直线和P、Q平面，选择回答如下题:图1单选题AB、CD直线的正面投影应标记为（红色字体为本题正确答案选项）。A铅垂面B.正平面C.侧垂面D.一般位置平面单选题AB、CD直线的水平投影应标记为（红色字体为本题正确答案选项）。A.a,b,、c,d,B.ab、cdC.a"b"、c,"d"D.AB、CD单选题AB、CD直线的侧面投影应标记为（红色字体为本题正确答案选项）。A.a,b,、c,d,B.ab、cdC.a,'b"、c"d"D.AB、CD单选题P、Q平面的正面投影应标记为（红色字体为本题正确答案选项）Ap、q,B.p、qCp"、q"DRQ单选题P、Q平面的水平投影应标记为（红色字体为本题正确答案选项）。A.p,xq,B-PsqC.p"、q”DRQ单选题P、Q平面的侧面投影应标记为（红色字体为本题正确答案选项）。A.p'、q,B.p、qCp"、q"DRQ单选题直线AB的正面投影反映实长，因此称之为（红色字体为本题正确答案选项）。A一般位置直线或倾斜线B.铅垂线C.正平线D.水平线单选题直线CD的正面投影具有积聚性，因此称之为（红色字体为本题正确答案选项）。A.正垂线B.铅垂线C.侧垂线D.侧平线单选题平面P在（红色字体为本题正确答案选项）面上的投影具有积累性，因此称之为正垂面。A.正面投影B.水平投影C.侧面投影D.一般位置单选题平面Q的正面投影反映实形，因此称之为（红色字体为本题正确答案选项）。A铅垂面B.正平面C.侧垂面D.一般位置平面第二大题、多选综合题1、根据图2所示组合体，回答如下问题。多选题1该组合体可分解为（红色字体为本题正确答案选项）较简单的几何形体。A.底板B.圆台、圆柱C.圆D.剖面线E.B-B标注多选题该组合体的组成体间的组成形式有（红色字体为本题正确答案选项）。A.堆砌叠加式B.相交叠加式C.相切叠加D.截切式E.有支承板相交多选题1该组合体主视图应采用全剖视图的原因为（红色字体为本题正确答案选项）。A内部结构需要表达B.外部结构简单C.俯视图前后结构对称D.左视图前后结构对称E.主视图上下结构对称多选题1全剖视图绘制过程为（红色字体为本题正确答案选项）。A在主视图位置抄画A向视图中的图线B.把虚线画成实线C.擦去圆台与圆柱的相贯线D.剖面区域画上剖面线，注意与左视图上剖面线方向和间距要相同E.可见轮廓和断面轮廓均用粗实线画出多选题1图3是图2的主视图，采用全剖视图画法，画正确的部分有（红色字体为本题正确答案选项）。A.底板B.圆台、圆柱C.圆D剖面线E.B-B标注第=大题、判断综合题1、根据图4和图5所示切割体的投影图，判断下面问题的正确与否。判断题该立体由两同轴心的圆柱体组成，其轴心线为侧垂线。（红色字体为本题正确答案选项）答案!对判断题1左边圆柱的半径大于右边圆柱的半径。（红色字体为本题正确答案选项）答案错判断题左边圆柱的半径小于右边圆柱的半径。（红色字体为本题正确答案选项）答案对判断题截切圆柱体的平面有两个，一个是水平面，另一个是侧平面。（红色字体为本题正确答案选项）答案对判断题水平面截切圆柱,其截交线的正面投影和侧面投影具有积聚性,为平行于对应坐标轴的直线。（红色字体为本题正确答案选项）答案对判断题侧平面截切圆柱，其截交线的正面投影具有积聚性，为平行于对应坐标轴的直线。（红色字体为本题正确答案选项）答案对判断题水平面截切立体，其截交线的水平投影反映实形，即为顺时针旋转90度的T字形。（红色字体为本题正确答案选项）答案对判断题侧平面截切圆柱，其截交线的侧面投影具有积聚性，为平行于对应坐标轴的直线。（红色字体为本题正确答案选项）答案错判断题1侧平面截切圆柱，其截交线的侧面投影反映其实形，即为圆弧。（红色字体为本题正确答案选项）答案对判断题图5水平投影不正确。（红色字体为本题正确答案选项）答案错第四大题、综合题1、读懂图6,回答下面问题。填空题该图所示为（红色字体为本题正确答案选项）A类零件，采用一个（红色字体为本题正确答案选项）B和一个（红色字体为本题正确答案选项）C来表达,该零件轴向长为（红色字体为本题正确答案选项）D、径向长为（红色字体为本题正确答案选项）E。左端部分直径为52,其轴向长度为（红色字体为本题正确答案选项）F的圆柱；右端两孔间距84,两孔的直径是（红色字体为本题正确答案选项）G,轴向长度是（红色字体为本题正确答案选项）H;该零件中表面粗糙度最高为（红色字体为本题正确答案选项）K,最低为（红色字体为本题正确答案选项）L（每空2分，共20分）A.轮盘B.主视图C.左视图D.50E.52F.34G.12H.16I.普通细牙J轴套K.3.2L.25单选题该零件尺寸主基准是轴心线和（红色字体为本题正确答案选项）。（2.5分）A.左端面B.右端面C.圆柱表面D通孔单选题通孔倒角部分尺寸由是（红色字体为本题正确答案选项）确定。（2.5分）A.52和50B.32和C2C.32和50D.12和16单选题图中C2的含义是指45。倒角的（红色字体
