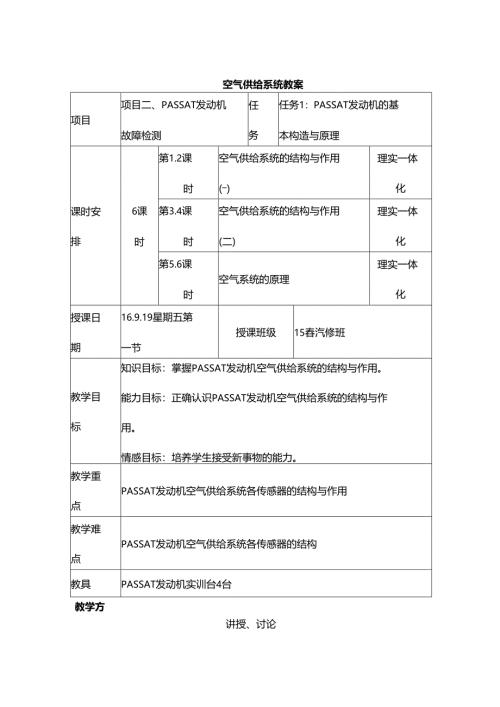

空气供给系统教案项目项目二、PASSAT发动机故障检测任务任务1：PASSAT发动机的基本构造与原理课时安排6课时第1.2课时空气供给系统的结构与作用()理实一体化第3.4课时空气供给系统的结构与作用(二)理实一体化第5.6课时空气系统的原理理实一体化授课日期16.9.19星期五第一节授课班级15舂汽修班教学目标知识目标：掌握PASSAT发动机空气供给系统的结构与作用。能力目标：正确认识PASSAT发动机空气供给系统的结构与作用。情感目标：培养学生接受新事物的能力。教学重点PASSAT发动机空气供给系统各传感器的结构与作用教学难点PASSAT发动机空气供给系统各传感器的结构教具PASSAT发动机实训台4台教学方讲授、讨论教学过程教学学教学内容教师生时间环活动活分配节动一、组织教学，清点人数查看口组1.检查学生出勤情况。应到33人实到33人。上课头织2 .准备上课物品。3 .强调课堂纪律。情况报教二、薪课导入告2学空气供给系统用于将大气中的空气过滤后，教师按照发动机负荷的不同向发动机提供不同量的清提问洁空气。负荷越大，所提供的空气越多；反之，学2新负荷越小，所提供的空气也越少。当空气供给系教师生课统发生阻塞、泄漏等故障时，必然引起进气量与设计回导发动机负荷的不协调，从而导致发动机运转不良。教学答入一般情况下，当空气供给系统发生阻塞故障时，情境学发动机会因为进气不畅而动力不足，直至不能运生转。本节课我们共同学习一下PASSAT发动机空紧气供给系统的结构与作用。跟新三、讲授新课教课(一)PASSAT发动机空气供给系统的作用讲1六与仕经率幺本住田空共富泰薨是向汽油机提供与发动机负荷师授相适应的、清洁的空气，同时对流入发动机气缸的空气质量进行直接或间接计量。思新课讲授2 .空气供给系统的特点带有废气涡轮增压装置，可提高发动机功率。3 .空气供给系统的组成40空气供给系统主要由空气滤清器、空气流量传感器、电子节气门、节气门位置传感器、进气歧管、进气歧管绝对压力传感器、涡轮增压器等。(二)PASSAT发动机空气供给系统的结构与作用1.空气滤清器(1)空气滤清器的作用空气滤清器主要负责清除空气中的微粒杂质。发动机工作时，如果吸入空气中含有灰尘等杂质就将加剧零件的磨损，所以必须装有空气滤空气滤清器的主要要求是滤清效率高、流动阻力低、能较长时间连续使用而无需保养。2.空气流量传感器(1)空气流量传感器的作用对进入发动机的空气流量进行测量，并将这一物理量变化转变为电信号变化，送入发动机ECUo教师边讲解边示范，关键知识占"w点强调学生按照教(2)空气流量传感器的分类空气流量传感器按原理分类，主要分为叶片式、卡门旋涡式、光学式、热线式和热膜式。(3)空气流量传感器的结构混合电路盒金属热膜元件壳体I滤网I师的讲wF解40用叶片QJUTnJ>H1.7I1.三.口，松石邙空气流量计的结构简单，可靠性高；但进气阻力大，响应较慢且体积较大。卡门旋涡式空气流量计所谓卡门旋涡，是指在流体中放置一个圆柱状或三角状物体时，在这一物体的下游就会产生的两列旋转方向相反，并交替出现的旋涡。光学式卡门旋涡空气流量计在产生卡门旋涡的过程中，旋涡发生器两侧的空气压力会发生变化，通过导孔作用在金属箔上，从而使其振动，发光二极管的光照在振动的金属箔上时，光敏三极管接收到的金属箔上的反射光是被旋涡调制的光，其输出经解调得到代表空气流量的频率信号。热线式空气流量计工作原理当无空气流动时，电桥处于平衡状态，控制电路输出某一加热电流至热线电阻RH，当有空气流动时，由于RH的热量被空气吸收而变冷，其电阻值发生变化，电桥失去平衡，如果保持热线电阻与吸入空气的温差不变并为一定值，就必须增加流过热线电阻的电流卜。因此，热线电流IH就是空气质量流量的函数。热膜式空气流量计热膜式空气流量计的工作原理与热线式空气流量计类似，都是用惠斯登电桥工作的。所不同的是：热膜式不使用白金丝作为热线，而是将热线电阻、补偿电阻与桥路电阻用厚膜工艺制作在同一陶瓷基片上构成的。教师边讲解边示范，关键知识占-W点强和示范学习23四、课堂小结调课教师按照板书进行小结本节课的教学内容，关键性知识教师空出由学生补充。堂五、作业布置小1.空气供给系统的作用是什么?分别由哪些部结件组成？2.空气流量传感器的作用是什么，它有哪几种形式？教师小作结、业布置学布作业生置按照教师的讲解和示范学习学生补充做作业板书设计(一)PASSAT发动机空气供给系统的作用1.空气供给系统作用2.空气供给系统的特点3.空气供给系统的组成(二)PASSAT发动机空气供给系统的结构与作用1.空气滤清器2.空气流量传感器教学反思教案批阅
