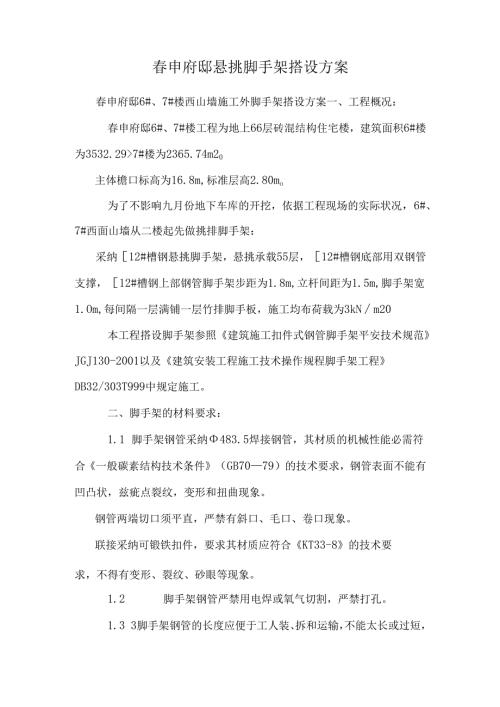

春申府邸悬挑脚手架搭设方案春申府邸6#、7#楼西山墙施工外脚手架搭设方案一、工程概况：春申府邸6#、7#楼工程为地上66层砖混结构住宅楼，建筑面积6#楼为3532.29>7#楼为2365.74m20主体檐口标高为16.8m,标准层高2.80mo为了不影响九月份地下车库的开挖，依据工程现场的实际状况，6#、7#西面山墙从二楼起先做挑排脚手架：采纳12#槽钢悬挑脚手架，悬挑承载55层，12#槽钢底部用双钢管支撑，12#槽钢上部钢管脚手架步距为1.8m,立杆间距为1.5m,脚手架宽1.Om,每间隔一层满铺一层竹排脚手板，施工均布荷载为3kNm20本工程搭设脚手架参照建筑施工扣件式钢管脚手架平安技术规范JGJ130-2001以及建筑安装工程施工技术操作规程脚手架工程DB32/303T999中规定施工。二、脚手架的材料要求：1.1 脚手架钢管采纳483.5焊接钢管，其材质的机械性能必需符合一般碳素结构技术条件（GB7079）的技术要求，钢管表面不能有凹凸状，兹疵点裂纹，变形和扭曲现象。钢管两端切口须平直，严禁有斜口、毛口、卷口现象。联接采纳可锻铁扣件，要求其材质应符合KT33-8的技术要求，不得有变形、裂纹、砂眼等现象。1.2 脚手架钢管严禁用电焊或氧气切割，严禁打孔。1.3 3脚手架钢管的长度应便于工人装、拆和运输，不能太长或过短，每根钢管的重量不应超过25kg。1.4 钢管表面平整，内表面光滑，不得有变形、裂缝或严峻锈蚀等缺陷存在。1.5 扣件的质量应符合钢管脚手架扣件（JGJ22）规定。2. 6扣件不得有裂缝、气孔，不宜有缩松、砂服或其它影响运用的铸造缺陷，并将影响外观质量的粘砂、浇冒口残余、毛刺、氧化物等清除干挣。三、搭设操作工艺：2.1 本工程采纳12#槽钢悬挑脚手架，每间隔一层满铺一层竹排脚手板。12#槽钢悬挑脚手架制作方法为：12#槽钢长度为4.5m,挑出楼面外出1.5m,挑出部位外端部采纳501.=60短钢管满焊在12#槽钢下，以便双钢管斜杆支撑，并且在该部位设置通长水平杆，连成一体。钢管2483.5的斜杆与水平钢管用万向扣件连接。12#槽钢在结平层向内侧延长段与边梁和楼面的锚固，采纳预埋12式的锚固件扣紧，并设置两道进行加固。本工程西山墙两端无结平层，悬挑槽钢向内侧延长段需做平衡加固处理（详见后附图）。钢管立杆套插搁置在12#槽钢上预先焊接的251.=60短钢筋上固定。（详见后附图）。2.2 工艺流程（搭设依次）：悬挑槽钢架安装锚筋加固大横杆安装斜杆安装拉杆安装内立杆安装外立杆安装小横杆安装脚手板安装栏杆挡脚板安装平安网悬挂连墙杆安装。2.3 本工程脚手架平面见附图。3. 4立杆间距为1500mm,立杆排距为100Onun,里排立杆离墙300mm,脚手架步距为1800mm。4. 5立杆必需采纳不同长度的钢管，立杆的连接必需错开布置，相邻立杆接头错开的长度应大于500mm以上。3. 6纵向水平杆搭设要求：水平杆的长度不应小于三跨，接头采纳对接扣件连接，纵向水平计在操作层的间距不宜大于400mm,纵向水平杆对接应错开布置，不应设在同步同跨内，相邻接头水平间距离不应小于500mm,并应避开设在纵向水平杆的跨中。4. 7横向水平杆的搭设要求：横向水平杯设在纵向水平杯的下方，每一主节点处必需设置一根横向水平杆，并采纳直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm。3.8操作层上非主节点处的横向水平杆应依据支脚手板的需用等距离设置。3.9横向水平杆伸出外立杆为150mm,靠墙一端距离为150mmo3. 10纵、横水平扫地杆的搭设在每根立杆底坐向上20On1.nI处，用直角扣件与立杆扣紧固定。3.11 剪刀撑的搭设要求：(1)在整个高度和长度范围内连续设置见附图。(2)剪刀撑设置在脚手架的外侧，跨越立杆不少于4根，也不宜超过9米，与水平成4560度夹角。(3)连墙件宜靠近主接点设置，偏离主接点距离不应大于300mmo(4)一字型、开口型脚手架的两端必需设置连墙件，连墙件的距离不应大于建筑层高，且不超过4米。(5)连墙件用红色醒目漆标识。3.12 悬挑式脚手架从第一步起，每层设防护栏杆和踢脚杆，高度分别为120OnInI和180mmo防护栏杆和踢脚杆设在外立杆的内侧，用扣件与立杆固定，并保证有足够的强度。3.13脚手架搭设到顶后，要比建筑物高出1500mmo3.14全部外脚手架的外侧面应采纳合格的阻燃式密目网封闭围护，当密目网围护到脚手架的外转角处时，在转角处垂直方向用12的圆钢筋造型，使其形成棱角垂直美观。脚手架靠墙内侧，从其次步起每隔10米高用平安小网(网目2525)封闭，用1216号铁丝扎在钢管上。3.15脚手架每隔9m与主体结构中的钢筋相连。3. 16竹笆铺设要求：(1)依据操作须要，悬挑式脚手架从第一步起，每隔一步，应满铺一层竹笆，并应铺稳、扎紧、扎牢。(2)在拐角、斜料平台处的脚手竹笆，应与横向水平杆牢靠连接，以防滑动。四、质量保证措施：3.1 12#槽钢悬挑预埋位置必需正确，间距必需保持一样，做到平整、坚实、扁铁与12#槽钢的焊接必需符合焊接要求。3.2 12#槽钢底斜撑采纳双钢管(483.5)斜杆支撑，每个接点采纳双斜杆，用双扣件与12#槽钢上的水平钢管连接坚固。斜撑双钢管底脚必需与下层结平边梁顶紧，并有牢靠固定。4. 3全部杆件连接均必需用扣件连接，每个节点的扣件螺栓拧紧力矩限制在40NnI以上。扣件及杆件端部的距离限制在50100mm左右。4.1 脚手架与连墙件做到以下几点：(1)水平方向每三个跨度、垂直方向每二步设一个连墙杆件。(2)拉撑杆件应与脚手架垂直，并尽量拉撑在立柱与水平横杆节点处。(3)拉撑杆若分为受拉、受压的不同杆件时，两者应尽量靠近设置，最大间距限制开1米以内。(4)脚手架的最上部分，因承受较大的风载，拉撑连墙件应加密设置，20米以上设加密连墙件。用483.5的短钢管与预埋在结平梁上的短钢管用扣件相连接。4.2 剪刀撑必需与脚手架同时搭设，并保证扣件数量和扣件螺栓的拧紧程度，以提高脚手架的整体刚度。五、平安措施：5. 1人员要求：(1)脚手架搭设人员必需是经过特种作业人员平安技术考核管理规则考核合格的专业架子工，上岗人员应定期体检，体检合格后方可上岗操作。(2)搭设人员必需戴好平安帽、平安带、穿防滑靴等。6. 2搭设阶段：(1)脚手架的全部构配件质量必需按规定进行检验，检验合格后方可运用。(2)每搭设完成一步都要刚好校正立柱的垂直度和大小横杆的标高和水平度，使脚手架的步距、横距、纵距上下始终保持一样。5.3运用阶段(1)操作层上施工荷载应符合设计要求，不得超载，严禁随意悬挂起重设备。(2)六级及六级以上大风和雾、雨天气应停止脚手架作业，雨后上脚手架操作应有防滑措施。(3)设专人负责对脚手架进行常常检查和保养，在下列状况下必需对脚手架进行检查:在六级以上大风与大雨后；停用超过一个月，复工前。(4)检查保修项目各主节点处杆件的安装、连墙件、支撑等的构造是否符合规范要求。地基是否有积水，底部是否松动，立杆是否悬空，如发觉，应刚好处理。扣件螺栓是否松动。立杆的沉降与垂直度是否符合规范要求。平安防护措施是否符合要求。(5)脚手架在运用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵、横向的扫地杆；连墙件及拉撑杆；支撑杆件、栏杆及踢脚杆件。(6)严禁在脚手架基础及邻近处进行挖掘作业5.4拆除阶段(1)拆除脚手架时，地面应设围护栏杆和警告标记，并派专人看管，严禁一切非操作人员入内。(2)脚手架应自上而下拆除，一步一清，严禁上下同时拆除,拆下的材料应采纳落放、传递，严禁抛掷。六、平安防护：6.1 全部洞口、临边均需设防护栏杆，脚手架第一步立杆用黄、黑色油漆间隔涂刷醒目标记。6.2 脚手架的外侧，从其次步起，每步均设1200高的防护栏杆和180高的踢脚杆，脚手架的外侧采纳有准用证的优质密目网进行全封闭。6.3 脚手架靠墙内侧，从其次步起，每隔二到三层用长6米宽0.4米网眼为2525优质平安小网进行封闭，并在同标高的操作层上用竹笆铺设转通。6.4 材料搬运出入口及开口处两侧，里外采纳双立杆搭设防护棚，棚顶采纳双层，双层棚顶间距为8001000mm,棚顶满铺竹笆，并用铁丝绑扎坚固。防护棚规格为宽为5米，高为4.5米。6.5 全部通道口、进料口两侧均设栏杆用竹笆封闭，顶棚均塔设双层防护棚。6.6 在门洞口处及人行通道处的脚手搭设平安防护棚。:12槽钢悬挑脚手架计算书一、搭设参数：标准层高2.8m,12槽钢一段悬挑承托四层，钢管脚手立杆间距1.5m,步距1.8m,脚手架宽1.On1.,脚手架荷载计算单元按8步计算。二、荷载计算：1.恒载：所挑出的全部自重为：8801-6408N单根槽钢重量123.18Nm1.5m-184.77N(仅计挑出部分重量)计算单元恒载(6408N+184.77N)1.2=7911.3N2.活载：允许两步架施工荷载(3000Nm2)动力系数为1.4。(30001.51.02)1.4=12600N内立杆活载：(O.5+0.3)1.5300021.4=10080N外立杆活载：0.51.5300021.4=6300N3.荷载组合：恒载分项系数1.2,活载分项系数1.4内立杆：P内二7911.3N/2+10080=14036N外立杆：P外二7911.3N/2+6300=10256N4.验算：(1)受力分析：斜撑杆压力PBC=(1.5P外+0.3P内)1.5sin67.4=(1.510256+0.314036)/1.5sin67.4=14150N最大剪力Q=P外+P内一PBCsin67.4=11229N最大弯距M=1.5PBCsin67.4-1.5P夕卜=4.2IkNm挑杆轴力N=PBCcos67.4=5438N(2)验算：采纳公式=NA,钢管483.5mm,A=4.89cm2,r=1.58,W=5.08cm3BC斜撑杆验算：(按单杆验算)=1.0r=3901.58=246.84150长细比不满意要求,中间加一支撑杆(即0杆)=1.0r=(390/2)/1.4=123.42150,所以长细比满意要求。查表得=0.430=14150N/0.434.89100=67.3Nmm2=205Nmm2抗压稳定满意要求。AB挑杆验算：12槽钢A=15.69cm2,rx=3.95,Wx=62.Icm3,E=2IOGpa,1=391.5cm4=Mmax/Wx=4.2IkNm/62.1cm3=67.8Nmm2=205Nmm2=QS/Itw=11229N77.68cm3391cm45.5=40.56Nmm2=115Nmm2剪力满意要求。w=Pb(31.2-4b2)(24EI)=14036300(31500243002)(242.10105391104)=1.37mmf=1.400=3.75mm挠度满意要求。
