直升机救生员搜救作业手势信号要求.docx

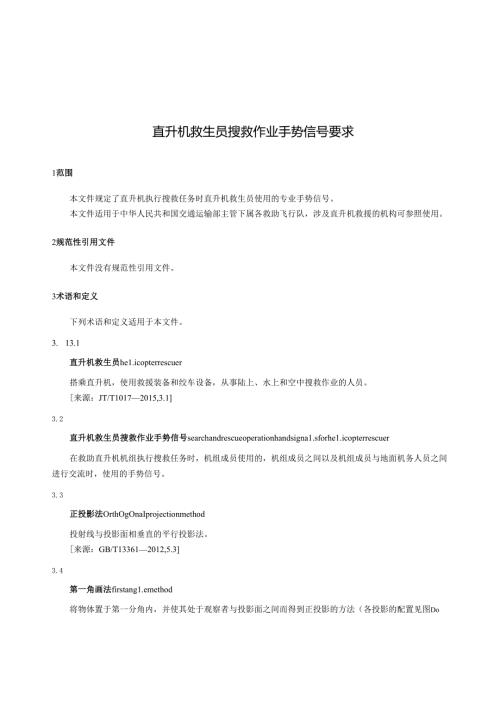

直升机救生员搜救作业手势信号要求1范围本文件规定了直升机执行搜救任务时直升机救生员使用的专业手势信号。本文件适用于中华人民共和国交通运输部主管下属各救助飞行队，涉及直升机救援的机构可参照使用。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3. 13.1直升机救生员he1.icopterrescuer搭乘直升机，使用救援装备和绞车设备，从事陆上、水上和空中搜救作业的人员。来源：JT/T10172015,3.13.2直升机救生员搜救作业手势信号searchandrescueoperationhandsigna1.sforhe1.icopterrescuer在救助直升机机组执行搜救任务时，机组成员使用的，机组成员之间以及机组成员与地面机务人员之间进行交流时，使用的手势信号。3.3正投影法OrthOgOnaIprojectionmethod投射线与投影面相垂直的平行投影法。来源：GB/T133612012,5.33.4第一角画法firstang1.emethod将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法（各投影的配置见图DoQ日0I、图1投影面配置图来源：GB/T133612012,5.113.5视图VieW根据有关标准和规定，用正投影法所绘制出物体的图形。来源：GB/T133612012,5.133.6主视图frontview右前向后投射所得的视图。来源：GB/T133612012,5.143.7发光救生装备1.uminousrescueequipment使用直升机进行夜间救助活动所配置的可发光装备。注：包括机组个人救生装备和作业救生装备。4总则4.1绘制原则直升机救生员搜救作业手势信号图示采用第一角投影法，按正投影法绘制。4.2视图选择主视图应选取表示手势信号信息量最多的那个视图。其他视图的选取原则如下:在明确表示手势信号的前提下，使视图的数量为最少;避免不必要的细节重复。5搜救作业手势信号5.1 直升机救生员分为：使用救援装备进行救援作业的直升机救生员（以下简称“救生员”）；使用绞车设备进行救援作业的直升机救生员（以下简称“绞车手”）O5.2 直升机救生员在执行昼间救助任务时，使用的搜救作业手势信号见表1。表1直升机救生员搜救作业手势信号（昼间）手号编号图示使用者动作描述使用场景含义起飞前1救生员/绞车手1、右/左手大臂向右/左抬起，平行于地面，小臂自然弯曲于胸前，向左/右水平运动；2、同时该的手食指和中指配合手臂进行交替运动，模拟双腿“走路”的样子。机舱外人员要求上机/靠近飞机。请求靠近或要求上机。1°2救生员/绞车手单手握拳，大拇指竖起。机组人员要求上机时。请求进入机舱。绞车手1、进入后舱坐下；2、飞机滑行前（准备滑行）；3、飞机起飞前（准备离地）时；4、任务前检查，绞车手询问救生员。是否准备好。1救生员1、进入后舱坐下；2、飞机滑行前（准备滑行）；3、飞机起飞前（准备离地）时；4、任务前检查；5、准备出舱时，救生员回复绞车手。准备好。手号编号图示使用者动作描述使用场景含义3笑I1绞车手/救生员1、双手握拳，大拇指竖起；2、双肘弯曲成90°,垂直地面抱于胸前；3、手掌心朝向自己，肘同时向外侧往复移动。飞机滑行前。告知地面机务人员撤轮挡。救助实施阶段4：1绞车手五指并拢手心向外，从救生员所在位置开始到舱门边，做出“请”的动作，往复几次。准备执行任务。要求救生员坐到舱门边。5iI绞车手晃动吊钩。作业前准备放出救生员。准备放吊钩。6噎1救生员单手指明方向。需指明吊运方向时。指示目标方向。号号手编图示使用者动作描述使用场景含义7救生员1、单手伸直，使手掌心向下并和地面平行；2、以约1次/秒的速度,缓慢而有节奏的拍打大腿外侧。1、接近吊运点过程中2、调整高度时。要求下降:内尸tp/I接近吊运点很近时。要求下降IwJ度。iIi救生员准备完毕，看到飞机进近后。指挥吊钩下降。8，:虑!1I救生员1、单手伸直，使手掌心向下并和地面平行；2、以约2-3次/秒的速度，快速而有节奏的拍打大腿外侧。1、接近吊运点过程中2、调整高度时。要求快速下降。9I救生员1、单手伸直，使手掌心向上并和地面平行；2、以约1次/秒的速度,缓慢而有节奏的拍打头部。1、接近吊运点过程中2、调整高度时。要求上升i救生员准备完毕，看到飞机进近时。指挥绞车手回收吊钩。101iII救生员1、单手伸直，使手掌心向上并和地面平行；2、以约2-3次/秒的速度，快速而有节奏的拍打头部。1、接近吊运点过程中2、调整高度时。要求快速上升。手号编号图示使用者动作描述使用场景含义11瓜I1.救生员1、单手伸直，使手掌心向下并和地面平行；1、接近吊运点过程中2、调整高度时。高度好。II2、由胸前向外挥出180度。到达吊运点，检查救助现场环境无遮挡等问题后。回收钢索高度安全。!V；9离开吊运点，再次检查环境，确认安全后。飞机可以撤离。12瓜闻PI救生员1、双手伸直，使手掌心向下并和地面平行；2、以1次/秒的速度,缓慢而有节奏的拍打大腿外侧。超过80英尺的吊运（配合延长钢索）：1、接近吊运点过程中2、调整高度时。要求下降。13瓜干¾J;Ii(O救生员1、双手伸直，使手掌心向下并和地面平行；2、以2-3次/秒的速度，快速而有节奏的拍打大腿外侧。超过80英尺的吊运（配合延长钢索）：1、接近吊运点过程中2、调整高度时。要求快速下降。号号手编图示使用者动作描述使用场景含义14:救生员1、双手伸直，使手掌心向上并和地面平行；2、以1次/秒的速度,以1次/秒的速度,缓慢而有节奏的拍打头部。超过80英尺的吊运（配合延长钢索）：1、接近吊运点过程中；2、调整高度时。要求上升!，、/qj15运!I&救生员1、双手伸直，使手掌心向上并和地面平行；2、以2-3次/秒的速度，快速而有节奏的拍打头部。超过80英尺的吊运（配合延长钢索）：1、接近吊运点过程中；2、调整高度时。要求快速上升。1634救生员/绞车手1、双臂向身体两侧水平打开，掌心向上；2、小臂向内往复收起打开；3、至钢索延长至适当位置，双手抱于胸前。超过80英尺的吊运（配合延长钢索）：1、接近吊运点过程中；2、调整高度时。高度好。1.s1.;1.;I!i:RI>手号编号图示使用者动作描述使用场景含义17im/救生员高举双手，身体呈“Y”字型。当不具备站立条件时，也可在单膝/双膝跪地的情况下，使用相同的手势。陆地、岛屿、甲板救助，救生员准备完毕后使用。准备好。*三18瓜I,F救生员1、一只手水平放置在身体一侧，保持高度好手势；2、另一只手拿吊钩当不具备站立条件时，也可在单膝跪地的情况下，使用相同的手势。吊钩高度适合，飞机可向该位置进近时。确认位置好。iJJ19救生员单手握拳，大拇指竖起，保持手心向上，与地面平行。当不具备站立条件时，也可在单膝/双膝跪地的情况下，使用相同的手势。陆地、岛屿、甲板救助，救生员确认挂钩连接好、吊运位置合适，做好上升准备后。准备完毕,可以起吊。1Ir20II救生员点头。救助任务执行完毕，且不具备使用双手做出手势条件时。准备完毕,可以起吊。号号手编图示使用者动作描述使用场景含义21用z-×¾救生员1、双手掌心向下，小臂弯曲90。与地面平行；2、大臂带动手臂分别向左右两侧往复水平运动，模拟“担架”的样子。救生员在机舱外，向直升机要担架。要担架。22bsg专S'双/3救生员1、双手指尖相对合于头顶上方；2、大臂带动小臂分别向两侧下方往复运动，模拟“塔尖”的样子救生员在救援现场，向直升机要尖叫服。要尖叫服。23S,通HIIjr¼颔创。趣261救生员双手手臂分别在身体前侧画半圆,形成“圆圈”;并通过手指指示的方式，表示数量。救生员在救援现场，向直升机要救援套。要救援套。手号编号图示使用者动作描述使用场景含义到达停机坪24二转Y绞车手/救生员1、双手握拳,大拇指竖起；2、双肘弯曲成90°,垂直地面放于身体两侧；3、手背朝向自己，肘同时向内侧移动。飞机落地停稳后。告知地面机务人员放轮挡。125鬻!I*绞车手/救生员单手掌顺时针方向在面前划圈。飞机落地停稳后。告知地面机务人员清洗发动机。紧急情况26!7救生员手臂带动手掌，在颈部作水平往复运动。直升机起飞前，救生员在机舱外发现紧急情况,要求停止发动机。紧急关车。27瓜ASIt=三O>f盒绞车手1、拍钢索；2、手指指向嘴巴或麦克风；3、做出大拇指向下的手势。飞行实施阶段，机舱内无线电失效时。内部通话失效。1.I号号手编图示使用者动作描述使用场景含义28f绞车手1、拍钢索；2、手指指向绞车；3、做出大拇指向下的手势。飞行实施阶段，绞车故障时。绞车故障I=OnI*k.IT29瓜.i工绞车手1、拍钢索；2、单手连续拍打耳部。救助实施阶段，提醒救生员注意收听无线电指令。收听指令。F17Sj1ij30JMdk1.3绞车手1、拍钢索；2、单手连续向外推。救助实施阶段，需要救生员自行快速脱离。切断钢索。姓I131I绞车手1、拍钢索；2、连续快速作出切喉咙动作。
