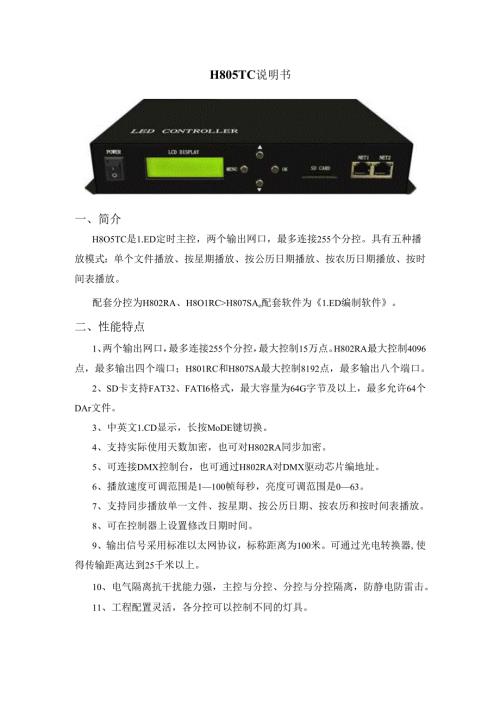

H805TC说明书范本.docx
H805TC说明书一、简介H8O5TC是1.ED定时主控，两个输出网口，最多连接255个分控。具有五种播放模式：单个文件播放、按星期播放、按公历日期播放、按农历日期播放、按时间表播放。配套分控为H802RA、H8O1RC>H807SAo配套软件为1.ED编制软件。二、性能特点1、两个输出网口，最多连接255个分控，最大控制15万点。H802RA最大控制4096点，最多输出四个端口；H801RC和H807SA最大控制8192点，最多输出八个端口。2、SD卡支持FAT32、FATI6格式，最大容量为64G字节及以上，最多允许64个DAr文件。3、中英文1.CD显示，长按MoDE键切换。4、支持实际使用天数加密，也可对H802RA同步加密。5、可连接DMX控制台，也可通过H802RA对DMX驱动芯片编地址。6、播放速度可调范围是1100帧每秒，亮度可调范围是063。7、支持同步播放单一文件、按星期、按公历日期、按农历和按时间表播放。8、可在控制器上设置修改日期时间。9、输出信号采用标准以太网协议，标称距离为100米。可通过光电转换器,使得传输距离达到25千米以上。10、电气隔离抗干扰能力强，主控与分控、分控与分控隔离，防静电防雷击。11、工程配置灵活，各分控可以控制不同的灯具。三、使用说明1、SD卡在多次添加、删除文件后需要格式化成FAT32或FATI6格式。支持SDHC（高容量SD卡），最大达64G字节以上。SD卡中最多允许64个DAT文件，播放顺序是根据文件名按字母进行排序。2、控制器上电自检通过后，1.CD屏第一行显示控制器型号，按“MENU”键循环切换各种功能模式。按键是减小当前参数值，按“”键是增加当前参数值，长按或数值变化速度加快。按“0K”保存参数，长按MENU切换中英文显示。3、两个网口都可直接输出到交换机、光电转换器、分控。4、芯片类型、时钟速度等参数必须在1.ED编制软件中设置好。每个分控的可以带不同的灯具，用不同的驱动芯片，所以参数可以不一样。5、最大控制点数为15万点，最多连接255个分控。H802RA最大控制4096点，最多输出四个端口；H801RC和H807SA最大控制8192点，最多输出八个端口。6、设置密码，在1.ED编制软件的灯光造型窗，单击菜单“设置“控制器密码”，弹出加密对话框，限制使用次数最大可输入8000,密码必须为数字,最大长度为7o控制器加密方法是将限制次数改为实际使用天数。可连续七次加密，加密次数的最后一个选项是“解除密码”，继续加密和解除密码时，输入的密码必须与第一次加密时设置的密码一致。不一致时软件不会提示，但生成的DAT文件对控制器不产生作用。解除密码后，可再次加密，密码也可重设。软件启动时默认生成的DAT文件不包含加密信息。四、控制器按键操作1、文件X：X为序号，第二行显示当前播放的DAT文件名。按可跳到下一个文件播放，按可跳到前一个文件。2、速度：播放速度，范围是1-100帧每秒。3、亮度：亮度设置，范围是0-63。4、播放模式：包括所有文件循环、单一文件播放、星期、公历日期、农历日期和时间表。“单一文件播放”指始终播放指定文件。“星期”指星期一播放第一个文件，星期二播放第二个文件，星期日播放第七个文件。“公历日期”指公历31日对应31个文件，每天循环播放一个文件。“农历日期”指农历1-30日对应30个文件，每天循环播放一个文件。“时间表”指按时间表播放，时间以秒为单位，若到指定时间，执行指定的任务(更换文件或调节亮度)，时间表文件扩展名为".TAB",制作方法如下：先选择是使用“公历”、“阴历”还是“星期”；再指定星期几或几月几日，也可以不限制日期，还要设置几时几分几秒；然后选择文件或亮度，若选择文件,就需要选择要播放的文件序号，否则选择亮度，就要选择亮度值(031)；最后单击“添加”。左边的列表是按时间自动排序的。若在同一秒需要执行多个任务，最下面的被执行。如上图，第二行是指每天20点播放第二个文件，而第三行指明公历8月1日20点播放第三个文件，因它在下面,所以8月1日那天是播放第三个文件,而不是第二个，阴历初一20点开始播放第四个文件，其它日的20点才播放第二个文件。若控制器的上电时间为19点，因第一行指示每天18点开始播放第五个文件,所以上电后会播放第五个文件；控制器在18点之前上电，播放的则是用按键设置的文件，到18点才跳到第五个文件播放。时间表时间18:00:0020:00:0020:00:0023:00:00旧月日1215日S1.O1.T?1.O月厅厅厅身日公公农星内容文件2文件1*件3亮度20。文件。高度205、网口2输出网口2输出的起始分控号。譬如文件中总共40个分控，网口2输出的起始分控号为31,则前面30个分控数据由网口1输出，后10个分控数据由网口2输出。若网口2输出的起始分控号为1,则两个网口都输出全部分控数据。6、DMX地址:起始通道地址，点通道数为4时，每台主控占用7个通道，否则占用6个通道。DMX通道数为6时：起始通道地址默认为1,即占用通道6,若起始通道地址为2则占用通道2-7o第1通道是亮度，亮度通道值0对应0（不亮），1T6对应1,17-31对应2,241-255对应16o第2通道是红色分量。第3通道是绿色分量。第4通道是蓝色分量。第5通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，。第6通道是播放速度，对应速度的关系为，按键设置的速度X通道值/255,即控制台最大值255对应按键设置的速度。DMX通道数为7时：起始通道地址默认为1,即占用通道-7,若起始通道地址为2则占用通道2-8o第1通道是亮度，亮度通道值0对应0(不亮)，1T6对应1,17-31对应2,，241-255对应16o第2通道是红色分量。第3通道是绿色分量。第4通道是蓝色分量。第5通道是白色分量。第6通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，。第7通道是播放速度，对应速度的关系为，按键设置的速度X通道值/255,即控制台最大值255对应按键设置的速度。7、端口输出模式只在控制单线驱动芯片时有效，可选择TT1.245或差分485o8、点通道数即一个像素点占用几个通道，或者说有几个颜色分量，按键设置。一般为RGB三个；若是RGB明点通道数为4。9、第九个菜单是折叠菜单，按键选择菜单，按“OK”进入子菜单，进入子菜单后，继续按MENU切换子菜单。(1)、编址菜单按“0K”键进入DMX驱动芯片编地址模式。按键,选择DMX芯片型号。按“MENU”键,设置灯通道数：指一个转码芯片或转码模块一次转码多少个通道，若不是转码芯片，此值与点通道数一样。有些DMX芯片需要设置转码输出格式：归零码或DMX512。按“MENU”键，输入编址的起始通道地址，然后按“0K”开始编址。编址完成后按“MENU”键可切换到其它模式、数点内控按“0K”键进入数点内控，点通道数为4,端口长度为768点，否则端口长度为1024点。I.先选择芯片型号。II,选择每个分控的端口数。III .数分控IV .数端口V .数点VI .选择内控模式、日期时间修改按“OK”键进入设置日期时间模式，按MENU键可移动光标到年、月、日、时、分、秒，按键可以修改光标处的值，按“OK”键保存设置，注意：不会自动保存设置,所以必须按“OK”键保存，若不想修改，按MENU键离开。五、规格参数输入电压AC100-240V功耗3W带载点数15万点带载分控数255个重量1.25Kg工作温度-20C°-75Co外形尺寸1.270W150H43纸箱尺寸1.288XW203XH60六、连接图1、常用方法如下图，网口二可设置起始分控可，也可以只用一个网口。（蓝色线表示网线）2.使用光纤，使得传输距离更远。（）
