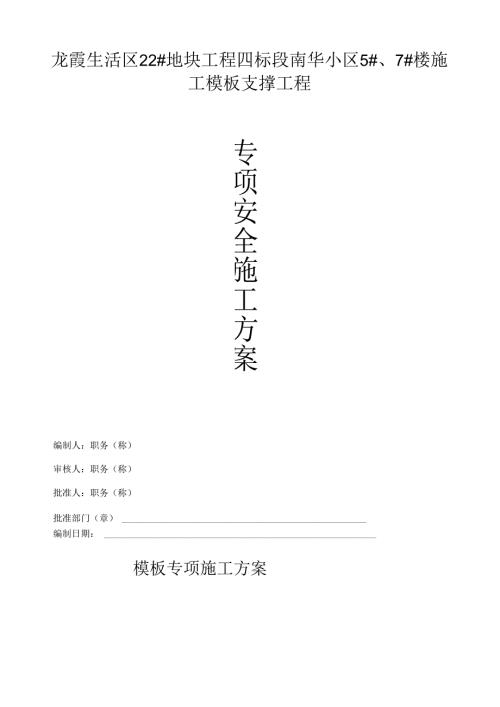

龙霞生活区22#地块工程四标段南华小区5#、7#楼施工模板支撑工程专项安全施工方案编制人：职务（称）审核人：职务（称）批准人：职务（称）批准部门（章）编制日期：模板专项施工方案第一节编制依据£建筑结构荷载规范GB50009-2001中国建筑工业出版社：£混凝土结构设计规范GB500IO2002中国建筑工业出版社：6建筑施工计算手册江正荣著中国建筑工业出版社：建筑施工手册第四版中国建筑工业出版社：6建筑施匚扣件式钢管脚手架安全技术规范JGJ1.332001中国建筑工业出版社：£钢结构设计猊范GB50017-2003中国建筑工业出版社；第二节工程概况龙霞生活区22号地块工程四标段南华小区5号、7号楼工程位于梧田塘西村，属于框架结构，地上12层，地下1层，建筑总高度36.6米，建筑总面积18458.0平方米，标准层层高2.9米，柱域大截面为600X600,梁的最大截面为500X1300,总工期380.0天。本工程由某市瓯海房屋开发总公司投资建设，某市建筑设计研究院设计，某市水利电力勘察设计院地质勘查，某市华BE建设工程监理有限公司监理，某市东方建筑工程有限公司组织施工：由叶建兄担任项目经理，周建云担任技术负贡人。第三节模板方窠选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可克，造价经济介理。2,在规定的条件下和规定的使用期限内，能够充分湎足预期的安全性和耐久性.3、选用材料时，力求做到常见通用、可周转利用,便于保养维修。4、结构选型时，力求做到受力明确.构造措施到位，升降搭拆方便，便于检查验收：5、综介以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求,要符合市文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经的，决定采用以下4种模板及其支架方案：柱模板，梁模板，模板高支撑架，模板支架。第四节材料选择按清水混凝十的要求进行模板设计，在模板满足强度、刚度和稳定性婴求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。柱模板分段一采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用60X100木方，柱箱采用圆钢管48X3.0困槐加固，采用可回收M12对拉螺栓进行加固（地卜室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方出、美观。斜向支掾，采用483S钢管斜向加固（尽量取45°）梁模板面板采用18mm胶合面板10X60木方（内楞）现场拼制，60X100木方（外楞）支撑，采用可回收M12X寸拉螺栓进行加固。梁底采用60X100木方支撑。承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成，采用048X3.2钢管。模板高支律架板底采用60mmx1.00mm方木支撑。承垣架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用648X3.2钢管。模板支架板底采用60mm1.00mm方木支掾。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48x32钢管。第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工继处理完毕后准备模板安装。安装柱模前，要消除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板卜的找平砂浆。2.±0.OOo以下模板安装要求（1）底板模板安装顺序及技术要点垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑210mm爆破墙，高度二底板厚+450mm,在底板厚度范围内砌筑永久性保护墙，砂浆采用1:3水泥砂浆.上面心Onnn部分砌筑临时性保护地，用混合砂浆砌筑，碣墙内IWI抹20mm厚1:3水泥砂浆。枳水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。(2)梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力揄一按标高铺梁底模板一拉线找直一绑扎粱钢筋一安装垫块一梁两侧模板一调整模板技术要点按设计要求起拱(跨度大于4m时，起拱2%),并注意梁的恻模包住底模，卜面龙骨包住侧模。(3)楼板模板安装顺序及技术要点模板安装顺序"满堂"脚手架一主龙骨一次龙骨一柱头模板龙骨一柱头帙板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收一进行下道工序技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2%),起拱部位为中间起拱,四周不起拱。(4)柱模板安装顺序及技术要点模板安装顺序搭设脚手架一柱模就位安装一安装柱模一安没支探一固定柱模一浇筑混凝土一拆除脚手架、模板一清理模板技术要点板块与板块竖向接缝处理.，做成企口式拼接，然后加柱箍、支掾体系将柱固定。3、±0.000以上模板安装要求(1)梁、板模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整一模板加固一验收一混凝土浇筑一拆模(2)梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力掾)一按标高铺梁底模板一拉线找直一绑扎梁钢筋一安装垫块一梁两恻模板一调整模板技术要点按设计要求起拱(跨度大于Im日寸，起拱0.2%),并注意梁的侧模包住底模，下面龙骨包仆侧模。(3)楼板模板安装顺序及技术要点模板安装顺序“满堂”脚手架一主龙骨一次龙骨一柱头模板龙骨一柱头模板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收一进行下道工序技术要点楼板模板当采用总块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2%),起拱部位为中间起拱，四周不起拱。(4)柱模板安装顺序及技术要点模板安装顺序搭没脚手架一柱模就位安装一安装柱模一安设支擦一固定柱模一浇筑混凝十.一拆除脚手架、模板一清理模板技术要点板块与板块竖向接健处理，做成企口式拼接，然后加柱箍、支捽体系将柱固定。4、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼健W1.2、相邻模板之间高低差W1.3、模板平整度24、模板平面尺寸偏差±35、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度(N1.2MPa).即用手按不松软、无痕迹，方可上人开始泄行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板50。控制线，以便于梁、柱模板的安装和校正。当柱混凝土浇筑完毕，模板拆除以后，开始引测楼层50OmnI标高控制线，并根据该50Omm线将板底的控制线直接用测到柱上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点,引出每道、柱轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外恻控制线，施工前三线必须到位，以便于模板的安装和校正。6、模板的支设模板支设前用空压机耨楼面清理干净。不得有枳水、杂物，并将施工表面浮浆别除，用水冲净所有内侧模板必须刷油性脱模剂。7、柱模板柱模板分段一采用18mm竹胶合板模板在木工车间制作施工现场组拼，竖向内楞采用60X100木方，柱箍采用圆钢管48X3.0柱截面B方向间距20Omm柱截面H方向间距200用可回收的M12普通穿墙螺栓加固，柱截面B方向间距水平间距600mm.600竖向间距同柱箍间距，四周加钢管抛掾，柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为15Omm.每隔150Omm一道，采用双向钢管对称斜向加固(尽量取45°),柱与柱之间采用拉通线检查险收。柱模木楞盖住板继.以减少漏浆。8、楼板模板模板高支撑架I、楼板模板采用60mmx00mm木方做板底支撑，中心间距25Omm.扣件式钢管脚手架作为探系统，脚手架排距08m,跨距0.9m.步距1.5m。2、楼板模板施工时注意以下几点：(D横板支撑钢管必须在楼面弹线上垫木方：(2)钢管排架搭设横平竖直，纵横连通，上下层支顶位置致，连接件需连接牢固，水平拉撑连通：(3)模板底第一排楞需紧推墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于Imm.否则用胭子封条：(4)根据房间大小，决定顶板模板起拱人小：<4开间不考虑起拱，4W1.<6起拱IOmmG6的起拱15mm;(5)模板支设.下部支掠用满堂脚手架支挣下垫垫板.顶板纵横格栅用压刨刨成同样规格，并拉通线找平.特别是四周的格栅，弹纹保持在同一标高上，板与格栅用50mm长钉子固定,恪栅间距30Omm,板铺完后,用水准仪校正标高,并用靠尺找平,铺设四周模板时,与墙齐平,加密封条,避免墙体"吃模”,板模周传使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。(6)从墙根起步30Omm立第一根立杆以后按80Omm和90Omm的间距立支撵，这样可保证立柱支撑上卜层位置.对应水平拉杆要求设上、中、F三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设(在顶板支掾完善之后拆除部分横杆形成人行通道)。模板支架1、楼板模板采用60mmx1.00mm木方做板底支撑,中心间距30Omm,扣件式钢管脚手架作为撑系统，脚手架排距0.9m,跨距0.9m.步距1.5m。2、楼板模板施工时注意以下几点：(1)横板支探钢管必须在楼面弹线上垫木方；(2)钢管排架搭设横平登直，纵横连通，上下层支顶位次一致，连接件需连接牢同，水平拉撑连通：(3)模板底第一排楞需常鸵墙板,如有缝隙用密封条封孔，模板与模板之间拼接缝小FImn1.否则用赋子封条:(4)根据房间大小,决定顶板模板起拱大小:<4开间不考虑起拱，41.<6起拱IommN6的起拱15mm;(5)模板支设，下部支拽用满堂脚手架支撑下垫垫板.顶板纵横格栅用压刨刨成同样规格.并拉通线找平.特别是四周的格栅，弹线保持在同一标志上，板与格栅用50mm长钉子固定.格栅间距30Omm,板铺完后,用水准仪校正标高，并用靠尺找平.铺设四周模板时,与墙齐平.加密封条,避免墙体”吃模二板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂,对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后,将杂物清理干净，刷好脱模剂。从墙根起步30Omm立第一根立杆以后按90Omm和90Omm的间拒立支撑，这样可保证立柱支撑上卜层位置对应,水平拉杆要求设上、中、F三道，考虑到人行通道，在支探中留一条通道，中、卜两道水平不设(在顶板支掾完善之后拆除部分横杆形成人行通道)。9、梁模板支撑梁模板1、梁洌模板采用木方作为内楞间距300mm.木方作为外楞间距500三,采用可回收的M12普通穿墙螺栓加固水平间距60Omm.竖向间距同外楞。梁模板采用18mm胶合面板作为面板.梁底采用小头直径为50mm圆木纵向布置，间距300mm。横向支承为<>48x32钢管。扣件式钢管脚手架作为探系统，脚手架梁跨方向1m.梁两例立杆间0.9m.步距1.5m。2、梁模板施工时注意以下几点：(D横板支撑钢管必须在楼面弹线上垫木方：(2)钢管排架搭设横平竖直，纵横连通，上下以支顶位置一致，连接件需连接牢固，水平拉悻连通：(3)根据梁跨度，
