高新技术产业开发区污水厂新建工程模板施工方案.docx

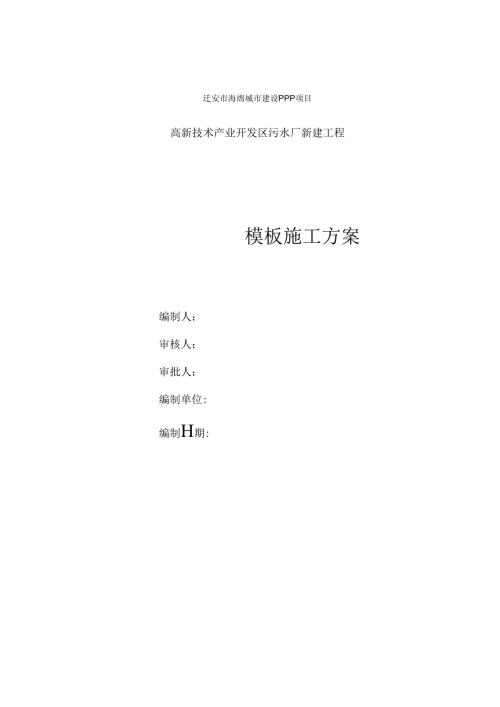

迁安市海绵城市建设PPP项目高新技术产业开发区污水厂新建工程模板施工方案编制人：审核人：审批人：编制单位:编制H期:9.5 普通模板拆除要求269.6 文明施工注意事项27附件1:柱模板（设置对拉螺栓）计算书28附件2:墙模板（木枳板）计算节371、编制依掂序号名称编号1本工程施工图2本工程施工组织设计3建筑工程施工历量脸收统一标准GB50300-20134混凝土结构工程施工质量验收规范GB50201-20155混凝土结构工程施工规范GB50666-20116钢管脚手架扣件GBI583I-20067建筑施1：扣件式钢管脚手架安全技术规程JGJ130-20118建筑施工临时支撑结构技术规范JGJ300-20139建筑施工高处作业安全技术规范,JGJ80-91IO建筑施工模板安全技术规范JGJ162-200811建筑施工安全检查标准JGJ59-20112、工程概况工程名称：迁安市海绵城市建设PPP项目高新区技术产业开发区污水厂新建工程建设单位：设计单位：监理舱位：施工单位：新建高新技术开发区污水厂设计处理规模为1万吨d.远期处理规模为4万吨/d.分期建设。污水处理工艺为“预处理+水解酸化池+A2）池+二沉池+高效沉淀池+转盘过波器+消毒”，污水处理后达到C城镇污水处理厂污染物排放标准3（GB18918-2002）一级A标准要求，通过管道外排至滦河：污泥处理采用而压框板脱水机脱水，污泥脱水后按鉴定结果进行相应处理。本工程有以下单位工程组成，见下表各单体结构尺寸和高度（或深度）见下表:序号尔体名称结构尺寸高度或深度数量I祖格栅及进水泵房12.6ff1.*7.8m1座2细格册及旋流沉砂池18m*12n1座3事故池预留1座4水解酸化池43.911Hc37.4mH=6.5m1座5生化池44.6m*46.9mH=7.5m1座6二沉池用水井IQiiH三6b1座7二沉池24aH=4.5m2座8深度处埋车间31.1.m*18.6mI座9消毒接触池及变电所接触池：37.3w*11.5mH=5三1座加药间：37.5*9.6m>I=6b10鼓风机房及变电所19.5<n7.5<11<17.1.<*13.5m1座11污泥浓缩池9hIIM.5m1座12污脱水机房37.7WM3.4In1座13除臭间24m*18m1座11机修间车库31.2fff*9mI座15粽合楼/16门卫/本工程结构形式多样，有的是圆形，异性结构多，地的截面尺寸有250、300、IO0、500、600、800,底板球.度TT400、500、700、I100mm等，梁截面尺寸主要有：300*400.300*500.300*600,300*800等，柱截面尺寸有：400*400、400*500、400*850等。本工程模板:程的难点：墙体高度高、厚度宽，例如粗格珊及污水提升泵站墙体高度达到7.8米，厚度60Omm.生化池墙体高度达到7.5米，厚度达到80Omm,所以保证模板的强度、刚度、稔定性就成了模板工程的重中之重。2.3现场情况高新技术开发区污水厂位于彭李公路北侧，芦沟堡村南，项目东侧、西侧、北侧为林地，南侧为彭李公路，距离项目最近的敏感点为北侧530m的芦沟堡村和南侧18Om的滦河。主要收水范围是迁安高新技术产业开发区内工业废水、生活污水及污水管路经过的工业企业废水。现阶段正积极筹备场区三通一平.2. 4方案编制范围本方案针时地下结构及地上结构、机修车间等配套设施进行木模板设计。2. 5工程施工重点和难点1. 5.1本工程结构形式多种多样，占用周转材料多，各专业、工种配合难度大。2. 5.2工程的施工需经过一个冬季施工阶段，如何保证冬季施工的工程质量是重点和难点。3、施工安排和部署3. 1施工总控节点计划详见施工进度计划3. 2现场施工区域、流水段划分第一流水段：粗格栅及污水提升泵房、细格栅及旋流沉砂池第二流水段：深度处理车间、二沉池、二沉池配水井第三流水段：消毒接触池及加药间、古风机房及变电所、机修车间第四流水段：污泥脱水机房、污泥浓缩池、除臭间第五流水段：生化池、水解酸化池、4、施工准备3.1 技术准备4. 1.1.熟悉审查图纸，认真学习国标、地标、企业标准。5. 1.2搜集有关覆膜木胶合板的资料，做好模板体系选择的材料准备。6. 1.3根据审批后的模板施工方案，（各级交底）项目技术负货人组织对工长、质量员、安全员、劳务现场负货人等进行方案交底：工长对施工队班组长进行交底，劳务工长对班组工人进行交底°技术交底要明确模板安装及拆除标准及要求，做到操作步骤明确，历限目标鲜明.技术交底要行书面签字记录、影像资料，原件交资料室保存。4. 2机具准备现场配备汽车吊解决模板、钢管等材料的垂直运输.现场各作业队均设布鼓风机、圆盘锯、小型机械工具等供木板、木方切割使用。5. 3材料准备表41材料准备表序号名称规格计算取值单位数量进场时间1覆膜木股合板15mmIonun11220000根据施工进度安排进场2钢管48×2.848X2.8n100OO根据施【：进度安排进场3U型顶托中36个100OO根据施I：进度安排进场4木方5011m×100mm35×85mmn20000根据施工进度安排进场5木方10011m×100mm85×85mm12000根据施工进度安排进场6对拉螺检1212个根据施工进度安排进场对拉螺栓<1.>1414个根据施工进度安排进场说明：如材料不够，另行增配.4.4劳动力准备表4-2人员及劳动力计划表劳动力计划一览表序号工种人数1钢筋工1002木工1003混凝土工454电工55机修工56瓦工307安装工308防水工209管道工4010焊工511架子工2012水电工3013辅助工20总计470人5、主要施工方法及措施5.1模板及支探配宏6. 1.1模板及支撑配置现场模板施工采用15mm厚手膜木胶合板“顶板、梁、墙、柱及其他部位均采用盘扣式钢管脚手架与钢管脚手架结合使用。5.1.2各部位木模板体系确定代表性计兑参数选择：柱选择40OmmX85Omm进行计兑。地体模板以层高为75m.墙厚8()Ommji行计算1>计算书详见附件。5. 2模板设计5.2. 1底板砖胎膜设计采用水泥破砌筑，宽度240mm厚，高度同基础底板厚度，每隔3米设-370*37Omm加强柱。外国回填土，以加强砖胎膜稳定性5.2.2导墙模板设计外墙导墙混凝土随底板一同浇筑，高度为基础底板上表面400画1高，在基础底板面向上400mm外墙处留设水平施工缝，预埋止水钢板、止水钢板开口方向朝向迎水面，即朝向肥植方向，止水钢板依靠止水螺杆托住固定。砖胎膜墙作为基础底板外模使用。底板上40Omm高导墙模板背楞采用50X10Omm木方间距200mm,竖龙骨采用小48X2.8双钢管间距600mm。5.2.3柱模板设计柱模板采用15mm厚覆膜木股合板散拼散装，用50X10Omm木方间距200mm作竖肋，2根48钢管柱箍间距500mm。MI2对拉螺栓（预埋套管周转使用，有防水要求的除外）。有防水要求的外墙柱对拉螺栓正中位置焊50X50X3mm的止水片，必须双面满焊，防止渗漏。（柱截面尺寸大于60Omm时，使用M14对拉螺栓且该方向加M14对拉螺栓一道，柱箍间距500mm）。1/3H以下双螺帽。柱1«尺叶V6OTX6W)格3i肄菜.wttiH格而T黑家和体立面图双X1.St1.本支2C05.2.4墙体、池壁模板设计模板采用15mm厚覆膜木股合板散拼散装。50X100mm木方作竖向次龙骨，外横楞采用4»48的双钢管（圆形墙体采用两根618钢筋作为外愣），间距第一道100mm:地体厚度BW300mm,高度H3000mmf,次龙骨间距15Omm,采用M12对拉螺栓，螺栓间距450*450:300<B今OOmm.次龙骨间距150mm.采用M14对拉螺栓，螺栓间距400*100;500<B800mm,次龙骨间矩15Omm,采用M14对拉墀栓（当高度HN5000时，1/3H一下采用采用MI6对拉螺栓）,螺栓间距350*400:对拉螺拴预埋套管周转使用（有防水要求的除外，正中位置焊50X50x3mm的止水片，必须双面满焊，防止渗漏）。1/3H以下双螺帽。111111111111111111111111111111J5JS0)5<«25w&I212I213I212I213|静载线荷载qj=0.9×1.35bG4k=0.9x.35x0.5x34.348=20.866kN'm活载线荷载qz=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.5×2=0.882kNmMmax=-O.107q1P-0.12Iq2I2=-O.IO7×2O.866×O.2122-0.1.21×0.882×0.2122=-O.IO6kN-m=Mma.'W=OJ06×i,(1.,6×500×152)=5.6MN.'mm¾=30N.'mm1满足要求！2、挠度验算作用线荷载<1.=bS正=0.5X34.348=17.174kNmv=0.632qf(1.(X)E1.)=0.632×17.174×212.54/(100×8925×(1./12×500×15j)=0.176mmv=1/400=212.5/400=0.531mm满足要求！四、/J喋验算小桀类型矩形木楞小梁截面类型(mm)45X85小梁截面惯性矩I(CM)230.297小梁截面抵抗矩I(CIn，)54.188小梁抗弯强度设计也门(NAinF)13.5小梁弹性模盘E(VnmD9000小梁抗剪强度设计值r(Nmn2)1.35Ja低处柱撞离楼面距离GmI)2001、强度验算小梁上作用线荷载q=BS承=0.212X43.497=9.243kN/m-0.7»小梁变形图(mm)v=0.725tnn<v1.25rnrn满足要求！，1、支座反力计算承载能力极限状态RmaX=5.65正常使用极限状态Rmxv-4.462五、柱箍验算柱掩类型WVt柱推介并根数1柱施材明规格(刖)4*×Z?柱簸截面惯性矩I(Cm4)9.89柱施截面抵抗短V(C1.1»)4.12柱鼓抗弯强度设计被f(Nmm2)205柱箍弹性模量E(Nmm2)2060
