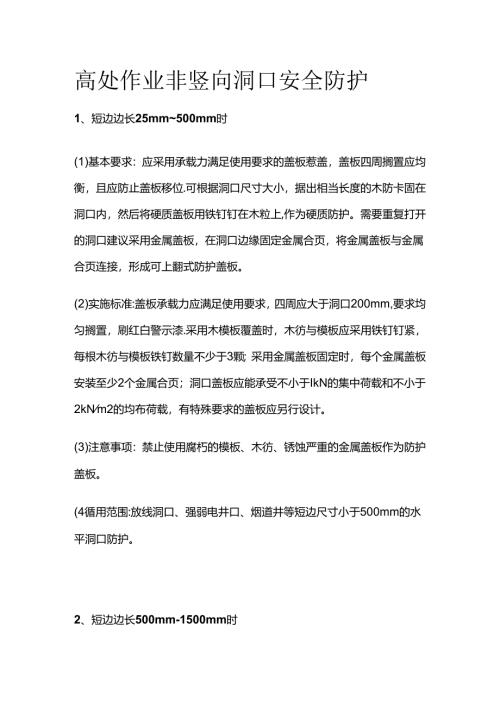

高处作业非竖向洞口安全防护1、短边边长25mm500mm时(1)基本要求：应采用承载力满足使用要求的盖板惹盖，盖板四周搁置应均衡，且应防止盖板移位.可根据洞口尺寸大小，据出相当长度的木防卡固在洞口内，然后将硬质盖板用铁钉钉在木粒上,作为硬质防护。需要重复打开的洞口建议采用金属盖板，在洞口边缘固定金属合页，将金属盖板与金属合页连接，形成可上翻式防护盖板。(2)实施标准:盖板承载力应满足使用要求，四周应大于洞口200mm,要求均匀搁置，刷红白警示漆.采用木模板覆盖时，木彷与模板应采用铁钉钉紧，每根木彷与模板铁钉数量不少于3颗；采用金属盖板固定时，每个金属盖板安装至少2个金属合页；洞口盖板应能承受不小于IkN的集中荷载和不小于2kNm2的均布荷载，有特殊要求的盖板应另行设计。(3)注意事项：禁止使用腐朽的模板、木彷、锈蚀严重的金属盖板作为防护盖板。(4循用范围:放线洞口、强弱电井口、烟道井等短边尺寸小于500mm的水平洞口防护。2、短边边长500mm-1500mm时(1)基本要求：应采用盖板覆盖或防护栏杆等措施，并应固定牢固。(2)实施标准：当洞口设置盖板潼盖时，盖板承载力应满足使用要求，四周应大于洞口200mm,要求均匀搁置，刷红白警示漆。采用木模板覆盖时，木防与模板应采用铁钉钉紧，每根木防与模板铁钉数量不少于3颗；洞口盖板应能承受不小于IkN的集中荷载和不小于2kNm2的均布荷载,有要求的盖板应另行设计。当洞口四周设置防护栏杆,上杆距地面高度应为1.2m,下杆应在上杆和踢脚板中间设置，防护栏杆立杆间距不应大于2m,踢脚板高度不应小于180mmo防护栏杆在上下横杆和立杆任!可部位处，均能承受任何方向IkN的外力作用.防护栏杆、踢脚板应为黑黄或红白相间的条纹标示。(3)注意事项：设置安全平网挂钩，相邻挂钩间距不大于750mm,且每边不得少于2个挂钩。(4)适用范围：风井等短边尺寸在SOOmm-ISOOmm的的洞口。3、短边边长大于或者等于150Omm时(1)基本要求：在洞口周边设置防护栏杆，洞口采用安全平网封闭。也可采用与主体结构施工同步搭设脚手架。(2)实施标准：洞口四周设置防护栏杆，上杆距地面高度应为1.2m,下杆应在上杆和踢脚板中间设置，防护栏杆立杆间距不应大于2m,踢脚板高度不应小于180mm。防护栏杆在上下横杆和立杆任何部位处,均能承受田可方向IkN的外力作用。防护栏杆、踢脚板应为黑黄或红白相间的条纹标示。洞口与结构施工同步搭设脚手架时，应按方案要求搭设，施工作业层应满铺脚手板，其他楼层在洞口四周按照普通临边防护搭设防护栏杆.(3)注意事项：设置安全平网挂钩，相邻挂钩间距不大于750mm,且每边不得少于2个挂钩.当与结构同步搭设脚手架时，架体应与结构设置连墙件，并满足建筑施工扣件式钢管脚手架安全技术规范(JGJ1.30)的要求.(4)适用范围：设备预留洞口等短边尺寸大于1500mm的洞口。4、洞口预设钢筋网防护推广做法(1)基本要求：水平洞口也可设置钢筋网作为防护，混凝土浇筑后，钢筋网上部采用硬质材料进行覆盖。(2)实施标准：板面钢筋绑扎时，在洞口设置6的单层双向钢筋作为防护网，钢筋间纵横向间距不大于15Omm,在混凝土浇筑前预设于模板内，模板拆除后，在洞口上部采用模板及木柱等硬质材料封闭，并穿孔用铁丝绑于预留钢筋上加以固定。(3)注意事项：混凝土浇筑前设置，洞口侧模应提前预留梳子口，便于钢筋网埋设。(4)适用范围：作业面所有水平洞口防护
