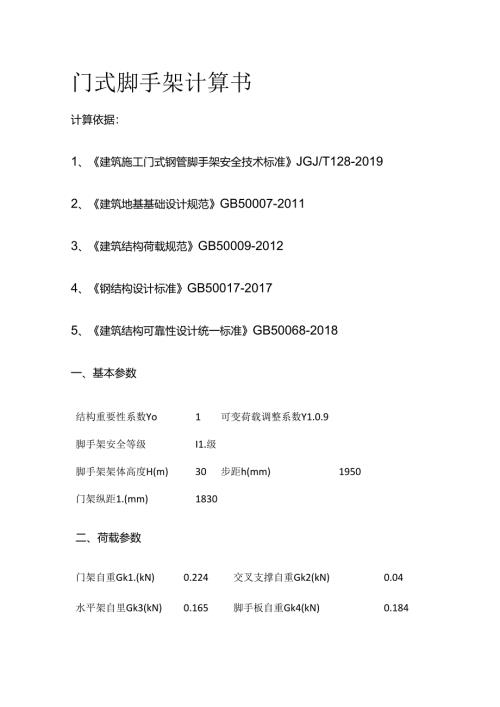

门式脚手架计算书计算依据：1、建筑施工门式钢管脚手架安全技术标准JGJ/T128-20192、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20124、钢结构设计标准GB50017-20175、建筑结构可靠性设计统一标准GB50068-2018一、基本参数结构重要性系数Yo1可变荷载调整系数Y1.0.9脚手架安全等级I1.级脚手架架体高度H(m)30步距h(mm)1950门架纵距1.(mm)1830二、荷载参数门架自重Gk1.(kN)0.224交叉支撑自重Gk2(kN)0.04水平架自里Gk3(kN)0.165脚手板自重Gk4(kN)0.184连接棒自选Gk5(kN)0.006像臂自重Gk6(kN)0.009直角扣件自重Gk9(kN)0.0135旋转扣件自重Gk1.O(kN)0.0145栏杆、挡脚板自重Gk1.1.(kNm)0.015安全网自Gk1.2(kNm2)0.05装修脚手架作业层数nzj2装修脚手架荷载标准值Gkzj(kNm2)2塔本风压0(kNm2)0.3风压高度变化系数uz(连墙件稳定性、立杆稔定)0.88,0.65剪刀挣钢管自重Gk7(kNm)风荷载体型系数US1水平加固杆自重Gk8(kNm)0.0380.038三、设计简图落地门架一门架简图落地门架一门架平面图四、门架稳定性计算门架型号MF1219(48×3.5)水平架设置2步1设脚手板设置2步1设剪刀撑设置4步4跨剪刀探钢管类型48×3.5水平加固杆设置4步1设水平加固杆类型48×3.51、荷载计算每米高度脚手架构配件自重产生的轴向力标准值：NGk1.=(Gk1.+Gk2×2+Gk3×1.2+Gk4×2×1.2+Gk5×2+Gk6×2)/h=(0.224+0.040×2+0.165×1.2+0.184×2×1.2+0.006×2+0.0090×2)/1.950=0.308kN/m1/2表示水平架设置2步1设1/2表示脚手板设置2步1设每米高度脚手架附件重产生的轴向力标准值：NGk2=(Gk7×1.cos×24+Gk8×1.×1.4+Gk94+Gk1.O×4/4+Gk1.1.x1.+Gk1.2×1.×h)/h=(0.038X1.8300.684×24+0.038×1.830×1.4+0.014/4+0.015×44+0.015×1.830+0.050×1.830×1.950)/1.950=0.15kN/m1/4表示水平加固杆4步1设各施工层施工荷载产生的轴向力标准值：NQk=(nzj×Qkzj)×b×1.=(2×2)×1,2×1.83=8.784kN门架宽度b,见门架型号编辑风荷载标准值：k=z×s×o=0.65×1.×0.3=0.195kNm2qk=k×1=0.195×1.83=0.357kN/m风荷载产生的弯矩：Mwd=1.wQMwk=1.wQ(0.051.qkH12)=0.9×0.9×1.5×(0.05×0.25×0357×3.92)=0.082kNm2、作用于门架的轴向力设计值N=G(NGk1.+NGk2)H+1.QNQk=1.3×(0.308+0.15)×30+0.9×1.5×8.784=29.707kN3、门架的稳定承载力设计值立杆钢管类型48×3.5门架高度h(mm)1900门架立杆毛截面惯性矩IO(mm4)12.19x104门架立杆毛截面积A1.(mm2)489加强杆钢管类型26.8×2.5门架加强杆的高度h1.(mm)1550门架加强杆的毛截面惯1.42×104门架钢材的强度设计205性矩I1.(mm4)值f(Nmm2)参数计算：I=I0+I1.h1.h0=121899+14199X1550/1900=133482mm4i=(IA1.)0.5=(133482/489)0.5=16.522mm=khi=1.13X1900/16.522=129.95由入直规范表B.0.6,得=0.401O(N(A)+MwdW)=1.×(29.707×103/(0.401×489×2)+0.082×106/5080)=91.977Nmm2f=205Nmm2门架的稳定性，满足要求！五、最大搭设高度计算=kh0i=1.22×190016.522=140.3由人查规范表B.0.6,得=0.349不组合风荷载时：Hd=(Af-1.5O1.NQk)1.5O(NGk1.+NGk2)=(0.349×489×2×205×10-3-1.5×1.×0.9×8,784)1.5×1.×(0.308+0.15)=84.651m组合风荷载时：Hwd=A(f-0MwdW)-1.5y01.NQk1,50(NGk1.+NGk2)=(0.349×489×2×(205-1.×0.082×1065080)×10-3-1.5×1X0.9×8.7841.5×1.×(0.308+0.15)=76.583m按照稳定性计算的可搭设高度Hs=minHd,Hwd=76.583m.按建筑施工门式钢管脚手架安全技术标准JGJ/T128-2019第6.2.1条,最大搭设高度为45m,取45m六、连墙件计算连墙件布置方式2步3跆连墙件钢管类型48×3.5连增件计算长度600连墙件连接方式扣件连IO(mm)接连增件钢管的回转半径15.8连墙件钢管的截面积489i(mm)A(mm2)连墙件强度设计值205f(Nmm2)1、连墙件强度k=z×s×o=0.88×1.×0.3=0.264kN/m2Nw=1.Q×k×1.1.×H1.=0.9×1.5×0.264×1.83×3×1.95×2=7.631kNN1.=Nw+N0=7.631+3.0=10.631kN=1.0i=60015.8=37.975由入查规范表B.0.6,得=0.896=Nc(A)=10.631×103/(0.896×489)=24,263Nmm2<0.85f=0.85×205=174.25Nmm2满足要求2、连墙件连接强度连墙件采用扣件方式与墙体连接。双扣件抗滑承载力取12kN,NI=10.631kN<Rc=12kN七、地基承载力验算地基上类型粘性土地基承载力特征值fg(kPa)140垫板底面枳Ad(m2)0.25地基承载力修正系数kc0.8N(yuAd)=29.707(1.254×0.25)=94.76kpa<fa=kc×fg=0.8×140=112kpa立杆地基承载力验算，满足要求！
