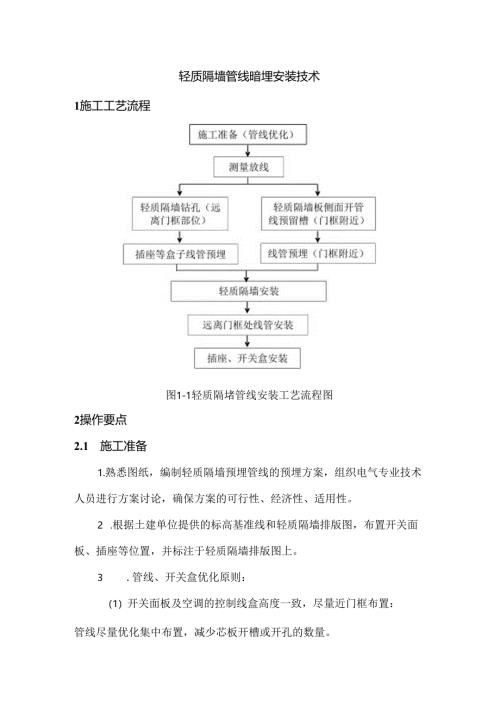

轻质隔墙管线暗埋安装技术1施工工艺流程图1-1轻质隔堵管线安装工艺流程图2操作要点2.1 施工准备1.熟悉图纸，编制轻质隔墙预埋管线的预埋方案，组织电气专业技术人员进行方案讨论，确保方案的可行性、经济性、适用性。2 .根据土建单位提供的标高基准线和轻质隔墙排版图，布置开关面板、插座等位置，并标注于轻质隔墙排版图上。3 .管线、开关盒优化原则：（1）开关面板及空调的控制线盒高度一致，尽量近门框布置：管线尽量优化集中布置，减少芯板开槽或开孔的数量。(2)线盒位置避开板与板的接缝，便于开孔和增加墙体的强度。4 .轻质隔墙板开孔预制的场地规划，要满足轻质隔墙板孔洞预制加工和芯板槽的剔除。5 .轻质隔墙板孔洞加工、芯板槽剔除工具准备。(1)选用。30,长度150m11的钻头，钻头连接的钻杆长度1500mm,加长钢筋。10InnU图2.IT钻杆钻头(2)制作钻头定位卡具。卡具由角钢焊接而成，加工两个孔径为。12mm,间距为100mIn的孔作为钻头定位孔。钻杆穿过定位孔，减少开孔时钻头的摆动以保障钻头能够精确定位。图2.1-2钻头定位装置图2.1-3钻头定位装置工作时2.2 测量放线根据深化的轻质隔墙排版图和测量放线的高程，确定线管、开关、插座在轻质隔墙的位置、尺寸，用墨斗弹线标注在轻质隔墙上。图2.21钻孔弹线2.3预制管线孔槽加工图2.2-2切槽弹线1.轻质隔墙钻孔（远离门框部位）（1）在轻质隔墙端面弹线处，用镰刀卡安装固定开孔定位装置。图2.3-1安装固定开孔定位装置（2）钻杆穿过定位孔，钻头位于轻质隔墙放线的中心位置，开始钻孔开槽。开槽的深度大于线管直径IOmnb便于线管预埋。图5.2.3-2远离门框处轻质隔墙钻孔图2.3-3完成钻孔的轻质隔墙利用钻孔定位装置对远离门框的管线槽钻孔开槽，不破坏轻质隔墙墙面，降低了开槽的扬尘污染，避免了开槽后修补易造成的裂缝。2.轻质隔墙板侧面开管线预留槽（门框附近）轻质隔墙企口凹槽端面用扁平塞子进行剔槽，剔槽深度为事先划线的位置。剔槽时，不得用力过大，以免造成墙面周围破碎。图237门框附近处轻J贞扁墙管线预埋剔槽2.4线管预埋1 .门框附近的线管预埋土建单位轻质隔墙骨架安装完成后，将。20的线管点焊在轻质隔墙的骨架上。若是多个86开关盒子并排，为了更好的定位，加横担将开关盒也一起固定在线管上。图2.47门框附近的线管预埋预埋线管随土建轻质隔墙骨架安装，轻质隔墙在安装前根据放线位置对隔墙夹芯进行剔除形成管线槽，安装径质隔墙时预先安装的线管对准管线槽。该方法避免了在轻质隔墙墙面开槽，降低了开槽的扬尘污染，避免了开槽后修补易造成的裂缝。2 .插座等盒子线管预埋（1）预制线管1.形弯头，配合土建反坎浇筑关模时进行预埋。预埋线管的高度符合线盒安装底盒的高度，房间内底盒高度应一致：为防止混凝土或其他杂物进入线管，用透明胶带缠绕封口，并标注回路及用途。图2.42插座等盒子线管预埋（2）浇筑反坎混凝土，养护达到强度拆模后，检查预埋线管位置.、高度是否正确。2.5轻质隔墙安装1.轻质隔墙安装前的检查：在轻质隔墙安装前，电气技术员再次测量、检查预制开槽的位置、高度是否正确，并做好记录，无误后开始安装轻质隔墙面板：对安装轻质隔墙的工人事先进行技术交底并强调安装的注意事项。2.轻质隔墙的安装要点：首先把轻质隔墙板放到现浇的反坎上,倾斜隔墙面板，调整预制的沟槽与预制的管线和线盒中心线市合，再平移轻质隔蜡板，用橡胶锤敲击隔墙板，保障隔墙板与门骨架紧靠。2.6远离门框处线管安装在出墙弯管位置切割570Cm的线槽，便于弯管的连接，然后进行配管安装。2 .7插座、开关盒安装1轻质隔墙板上划线，标注线盒位置，便于钻孔和开槽。图2.77线盒位置划线2.开线盒槽按照划线的位置用（小型）手提切割机割出框线，再用人工轻凿线盒槽，严禁暴力开槽开洞。图2.7-2插座开槽图2.7-3开关盒开槽3 .盒子安装7fTfv-B*!*11.A.E>-：.二图2.7-4插座底盒安装图2.7-5开关食安奘4 .抗裂砂浆补缝图2.7-6抗裂砂浆补缝4.预埋穿线图2.7-7预埋穿线图2.7-8完成电气配管安装的轻质隔墙
