立交桥箱梁安装施工方案全套.docx

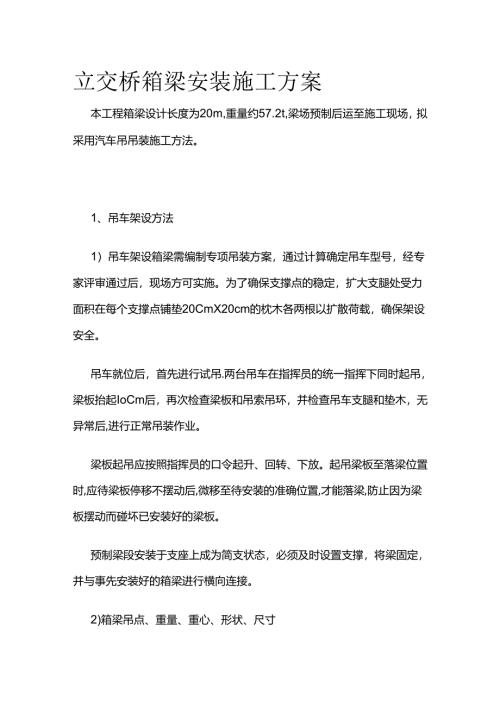

立交桥箱梁安装施工方案本工程箱梁设计长度为20m,重量约57.2t,梁场预制后运至施工现场，拟采用汽车吊吊装施工方法。1、吊车架设方法1）吊车架设箱梁需编制专项吊装方案，通过计算确定吊车型号，经专家评审通过后，现场方可实施。为了确保支撑点的稳定，扩大支腿处受力面积在每个支撑点铺垫20CmX20cm的枕木各两根以扩散荷载，确保架设安全。吊车就位后，首先进行试吊.两台吊车在指挥员的统一指挥下同时起吊，梁板抬起IoCm后，再次检查梁板和吊索吊环，并检查吊车支腿和垫木，无异常后,进行正常吊装作业。梁板起吊应按照指挥员的口令起升、回转、下放。起吊梁板至落梁位置时,应待梁板停移不摆动后,微移至待安装的准确位置,才能落梁,防止因为梁板摆动而碰坏已安装好的梁板。预制梁段安装于支座上成为简支状态，必须及时设置支撑，将梁固定，并与事先安装好的箱梁进行横向连接。2)箱梁吊点、重量、重心、形状、尺寸根据设计位置选取吊装点，箱梁两端对称，重心在中线上，吊装时尽量保持梁顶面水平，使得两台吊车起重量均匀分配.3)吊装施工准备(1)对盖梁的中轴线、支座垫石的标高进行复测，在支座垫石及橡胶支座上标明支座中心位置,并且标出箱梁的中线.将箱梁上的杂物清理干净、防止坠落。(2)箱梁预制后，对每片梁进行编号、测量外形各部尺寸、标出中心线、测量梁体拱度、通气孔疏通等检直验收，并作好详细记录，验收合格方可吊装。(3)根据现场地基情况、架梁位置等因素将;气车吊车安置稳定。(4脸查钢丝绳是否有损伤,各紧固噱钉是否松动及皮带松紧程度.(5)吊车手刹是否制动，吊车放下支架后，工作半径有效高度以外5m内障碍物应予以清除。(6)工作前空负荷运行5分钟以上，检查工作机构运行是否正常，安全装置是否可靠；待梁运至现场后,指挥人员指挥梁车停至指定位置，现场施工人员将吊绳按兜底法固定在梁两端，并在钢丝绳拐角处佃好保护，防止绳索受到磨损，产生安全隐患.等准备工作一切就绪后，吊车在指挥人员的指挥下缓缓起梁，箱梁的安装受梁的重量和形状限制，相应根据场地情况对汽车吊做相应的不同布置。4）地基颊现场吊车就位点及吊车行走位置地基承载力处理后需大于220kPa,现场采用50Cm的砖渣曝压硬化，吊车吊装行走部位碾平夯实.经钎探检测合格后，进行吊车就位及行走吊装。5）吊装方案根据现场情况全桥吊装需由一端向另一端逐跨推进,两台吊车分立于桥墩Ti,运梁通道位于桥梁主体一侧，吊车从运梁通道起梁后，在吊装指挥人员的指挥下，协同向吊装位置迁移。迁移的过程中，要缓慢而稳定，吊车行进的通道提前进行整修，确保吊车行进平稳，保证吊梁安全。箱梁吊起后在技术人员配合下缓缓落梁，架梁落梁时，确保箱梁的纵轴线与支座中心线相平行，如果定位不准，必须重新进行调整，直至达到规定要求为止。架梁时应微调箱梁三桥向的位置，保证靠伸缩缝侧所有梁端确立在一条直线上,且缝宽满足设计要求,以方便伸缩植安装.吊梁前对全体职工进行安全交底，施工时有专人指挥，统一指挥信号，做好施工区域和非施工区域的隔离设施，设立必要的信号标志.同时要做好以下工作：(1)使用前对起重机进行检查，检查各操作系统、制动系统、安全系统运转是否符合正常，同时检查钢丝绳、吊钩等是否符合规定，发现有不符合要求或损坏应立即更换。(2昨业前应了解熟悉作业环境情况,有否障碍物和高压输电线路，若有则必须采取有效措施，由分管安全员、施工员、起重指挥人员、起重司机等人员一起到现场共同制定吊装方案和有关安全措施。起重司机、指挥人员必须持证上岗。双机抬吊的关键是二台吊机在指挥的指导下,动作协调一致。(3起重机移动通道在作业前应予修整工作处地基应平整、坚实.(4)起重臂最大仰角不得超过规定值。(5)吊钩须有防止钢丝绳滑脱的保险装置。(6)双吊机架梁工况A、吊车就位：1#吊车斜于待架跨外侧，2#吊车于待架跨间，打开支腿就位。B、安装支座、运梁车对位喂梁:运梁车斜插入待架跨间，调整对位，吊车升起主臂配合运梁车对位。对位完成后吊车伸出主臂,下放吊钩，连接吊具。U提梁：吊车接管预制梁，提升至高于盖梁1.5m,运梁车离开.D、提梁转体：两台吊车同步吊梁转体，调整使梁体与待架方向保持一致。E、送梁就位、落梁：两台吊车同步移梁，对正落梁。8)吊车架设注意事项(1)设备正式吊装前必须进行试吊，以检验各部分受力状况，保证吊装工作的安全、质量.(2)吊车提升、变幅、旋转务必平稳缓慢，不允许冲击振动.(3)要求指挥时，哨音清晰，手势明白无误。(4)所有钢丝绳、吊索等在使用前和吊装作业前必须经过检查。如发现磨损、刮伤、扭结、绕夹或其他可能降低受力性能的现象，应停止使用，立即更换。安全人员应及时了解情况并采取恰当措施以确保有缺陷的吊具不再使用。钢丝绳索等在使用过程中避免与尖锐边缘接触，使用结束后应妥善保存。(5)吊机必须由专人指挥，所有操作必须符合规范要求；吊用工具和钢丝绳，必须有足够的安全系数。
