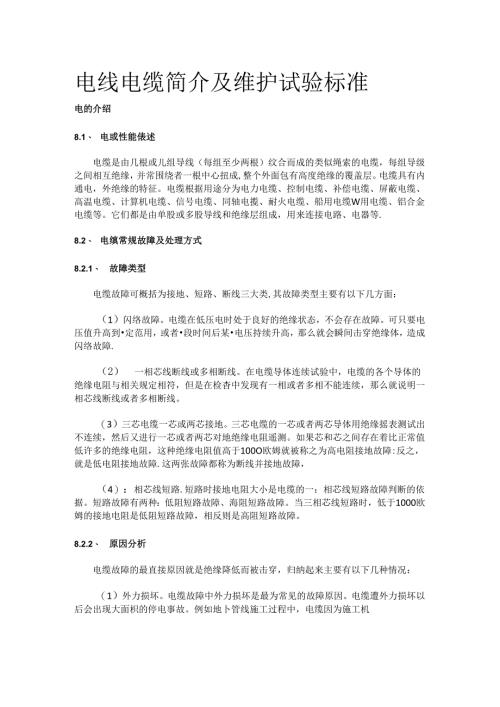

电线电缆简介及维护试验标准电的介绍8.1、 电或性能俵述电缆是由几根或儿组导线（每组至少两根）纹合而成的类似绳索的电缆，每组导级之间相互绝缘，并常围绕者一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。电缆根据用途分为电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电揽、耐火电缆、船用电缆W用电缆、铝合金电缆等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等.8.2、 电缜常规故障及处理方式8.2.1、 故障类型电缆故障可概括为接地、短路、断线三大类,其故障类型主要有以下几方面：（1）闪络故障。电缆在低压电时处于良好的绝缘状态，不会存在故障。可只要电压值升高到定范用，或者段时间后某电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障.（2） 一相芯线断线或多相断线。在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检杳中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线。（3）三芯电缆一芯或两芯接地。三芯电缆的一芯或者两芯导体用绝缘摇表测试出不连续，然后又进行一芯或者两芯对地绝缘电阻遥测。如果芯和芯之间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于100O欧姆就被称之为高电阻接地故障:反之，就是低电阻接地故障.这两张故障都称为断线并接地故障，（4）：相芯线短路.短路时接地电阻大小是电缆的一：相芯线短路故障判断的依据。短路故障有两种：低阻短路故障、海阻短路故障。当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。8.2.2、 原因分析电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况：（1）外力损坏。电缆故障中外力损坏是最为常见的故障原因。电缆遭外力损坏以后会出现大面枳的停电事故。例如地卜管线施工过程中，电缆因为施工机械牵引力太大而被拉断：电缆绝缘层、屏蔽层因电缆过度弯曲而损坏：电缆切剥时过度切割和刀痕太深。这些直接的外力因素都会对电缆造成一定的损坏。（2）绝缘受潮。电缆制造牛.产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够：电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。这也是电缆绝缘受潮的主要原因.此时，绝缘电阻降低，电流增大，引发电力故障问题,（3）化学腐蚀，长期的电流作用会让电缆绝缘产生大盘的热量。如果电缆绝缘工作长期处r不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果，电力故障会由此产生。（4）长期过负荷运行。电力电缆长时间处于高电流运行环境中，如果组路绝缘层里有杂质或者老化，加上诸如雷电之类的外因对过电压的冲击，超负荷运作产生大量的热量，极易出现电力电缆故障。（5）电缆及电缆附件质量。电缆及相关附件是两种重要的电缆材料，其质量问题对电力电缆的安全运行有直接影响.电缆及其附件、电缆三头的制作很容易出现质出问题，例如电缆会因为运输、贮超时封闭不严而受潮：绝缘管制造粗糙，厚度不均，管内有气泡：不能准确剥切预制电缆的三头；设计制作者没有根据要求制造电缆接头。另外，电缆产品设计时材料选用不恰当、防水性差也会造成电缆质量问题。8.23、解决方法（1）认真管理电力电缆运行环境和自身质量，当环境中存在腐蚀因素、人为破坏、电缆超负荷、过电压运行或者其他容易造成故障的因素,应尽量避开或提出整改.亦可在醒目位置设置警示牌以作警示。（2）施工中的电缆铺设安装需要设计合理的线路，足珏选用支架、管道、电缆沟的方式去铺设电缆，对电缆沟、电缆架等辅助设施应科学设计。尤其要注意的是，一定要重视电缆中间头、终端头的制作质量，多选用新型辞:恢股预制接头，并根据国家技术要求来施工和验收电缆工程。（3）加强电力电缆的监管和日常维护.建立配电设备定期巡检制度，让经过专业技能培训、具有一定运行管理经验的人员定期巡视电力电缆，如果发现有线路出现故障，要及时上报并提出检修计划。8.3、 电魔卷妒、检修及试验周期及要求8.3.1、 日常修护序维护检修项质量标准周期1电缆外部铠甲完整、无锈蚀：铅包无锈蚀与巡视周期一致2电缆终端套管应完整、清洁、无闪络与巡视周期一注H致8.3.2、Si防性成龄序号维护检修项F1.质量标准周期备注1红外检测电缆终端、中间接头、电缆大修后带负检测和分热像分支处及接地线（如可;则），红外荷一周内（但析方法见检测热像图显示应无异常温开、温差和/或相对温差应超过24h）；其他3个月1次：必要时D1.116642电缆主绝缘绝缘电阻低压不低于500MQ：高压不低T2500M1年3电缆外护套绝缘电阻每千米绝修电网值不应低于0.5M1年4电缆内衬层绝每千米绝缘电阻值不应低于0.5M1年缘电阻5铜屏测量铜解蔽丛和导体的电阻，解1年更换终端蔽层蔽U电阻和导体电阻之比应无明或接头，更电阻显改变；比值增大，可能是屏蔽换电缆。和导层出现腐蚀：比值减少，可能是体电附件中的导体连接点的电阻增阻比大。6电缆试验要求见D1.T596中表24：仅3年更换终端主绝对电缆额定电压2635kV及以F或接头，更缘直进行试验，试验中无击穿、闪络。换电缆。流耐压试验7交叉电缆外护套、绝缘接头外护套、3年互联绝缘夹板对地直潦耐压试脸，不系统应击穿。
