混凝土工程裂缝表现形式及防控措施.docx

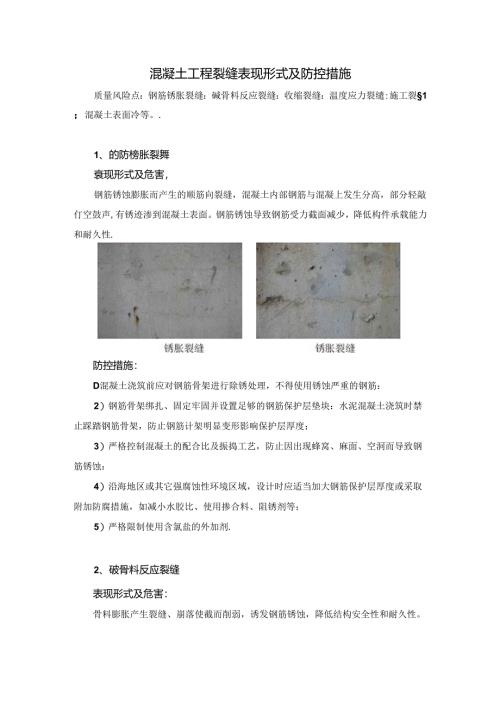

混凝土工程裂缝表现形式及防控措施质量风险点：钢筋锈胀裂缝：碱骨料反应裂缝：收缩裂缝：温度应力裂缱:施工裂§1；混凝土表面冷等。.1、的防榜胀裂舞衰现形式及危害，钢筋锈蚀膨胀而产生的顺筋向裂缝，混凝土内部钢筋与混凝上发生分高，部分轻敲仃空鼓声,有锈迹渗到混凝土表面。钢筋锈蚀导致钢筋受力截面减少，降低构件承载能力和耐久性.防控措施：D混凝土浇筑前应对钢筋骨架进行除锈处理，不得使用锈蚀严重的钢筋：2）钢筋骨架绑扎、固定牢固并设置足够的钢筋保护层垫块：水泥混凝土浇筑时禁止踩踏钢筋骨架，防止钢筋计架明显变形影响保护层厚度；3）严格控制混凝土的配合比及振捣工艺，防止因出现蜂窝、麻面、空洞而导致钢筋锈蚀：4）沿海地区或其它强腐蚀性环境区域，设计时应适当加大钢筋保护层厚度或采取附加防腐措施，如减小水胶比、使用掺合料、阻锈剂等；5）严格限制使用含氯盐的外加剂.2、破骨料反应裂缝表现形式及危害：骨料膨胀产生裂缝、崩落使截而削弱，诱发钢筋锈蚀，降低结构安全性和耐久性。防控措施：Dit工就对骨料进行鼻活性检验，采用对工程无害的材料;2）对外加剂的减含量严格加以控制；3）对配合比进行优化设计，如使用捧合料、低曦水泥等.3、收缩裂舞表现形式及危害：裂缝位于结构表面且宽度较细，成龟裂状，形状无规律，影响外观，减小有效保护层厚度，加速钢筋锈蚀，降低结构耐久性。收缩裂缝防控推施收缩裂灌D优化混凝土配合比，适当降低用水量和水泥用量；2）对新浇混凝土要及时保温保湿养生井采取防风、防晒的措施I3）加强对砂石料含水*的检查，根据含水的变化及时调整施工配合比;4）改善混凝土振捡工艺，加强混凝土提掰过程控制，严禁拖提。4、温度应力裂舞表现形式及危害I混凝上在浇筑过程中由于内外温差过大而产生的裂缝，水分易通过裂健进入混凝土内部，诱发钢筋锈蚀，降低结构安全性和耐久性。防控措施：D蒸汽养护或冬期施工时应减小温度升降速率，避免混凝土内外产生.较大的祝差：2）熨季应及时枚盖上工布等并洒水养生，保证湿润：3）春秋季昼夜温差大于15X:时，应延迟1-2日拆模并保持模板湿润，在拆模后立即保湿养护，防止混凝土表面出现裂皎：4）与预埋件进行焊接时,应采取有效措淹,避免预埋件周用混凝上温度过海。5、法工裂舞表现形式危害，在混凝土结构浇筑、脱模、堆放、拼装及出运过程中，因施工工艺不合理、施工版室差，产生的各种裂缝，此类裂缝会影响结构受力，诱发钢筋锈蚀，降低结构的安全性和耐久性，裂防控措施：1）选用刚度好的模板并固定军靠，防止模板变形、移位产生裂2）严格拄制拆模时间，在混凝土达到规定强度后拆模,拆模时避免野蛮操作;3）严格按规范处理支架基础，施工前对支架基础充分侬，待沉降稔定后进行苒工：4）严格按规范要求进行混凝土接缝的处理，防止在新旧混凝土和施工篇之间出现裂缝I5）构件按规范要求进行堆放，运及吊装过程中避免项筮、三tt:6）严格按照设计留构件间隙，防止因温度变化产生挤压裂缝.6、混凝土冷缝表现形式及危害：因连续浇筑中断，在两次混凝土浇筑结合位置出现冷缝.冷缝降低混凝土的整体强度，降低结构同部抗渗性能，影响混凝土结构耐久性和承载能力.防控措施；1）浇筑前做好充分的将工准备，安排好人员、设备、材料，保证混凝土连候施工I.2）在高过期施工，应调整混凝土施工作业时间，尽量安排在气温相对较低的夜间施工混凝土1.3）应保证分层浇筑的间隔时间小于前层混凝土的初凝时间，必要时可加入线凝型外加剂；4）因特殊原因造成连续浇筑中新时，应按规范要求进行处理.
