测量工作管理办法.docx

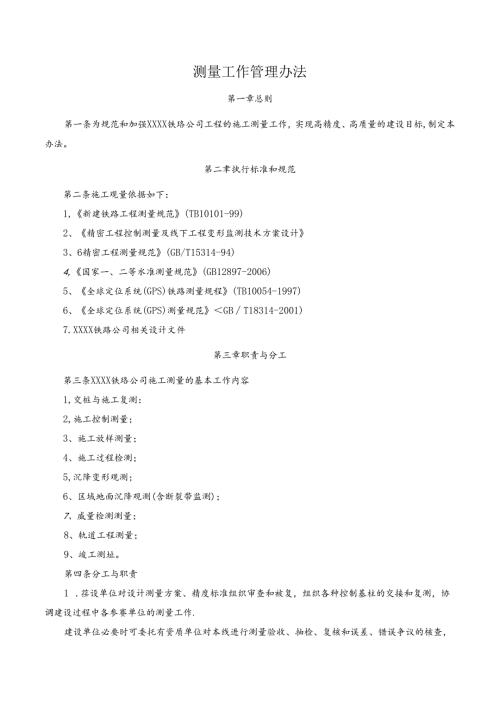

测量工作管理办法第一章总则第一条为规范和加强XXXX铁珞公司工程的施工测量工作，实现高精度、高质量的建设目标,制定本办法。第二聿执行标准和规范第二条施工观量依据如下：1,新建铁路工程测量规范(TB10101-99)2、精密工程控制测量及线下工程变形监测技术方案设计3、6精密工程测量规范(GB/T15314-94)4,国家一、二等水准测量规范(GB12897-2006)5、全球定位系统(GPS)铁路测量规程(TB10054-1997)6、全球定位系统(GPS)测量规范GBT18314-2001)7.XXXX铁路公司相关设计文件第三章职责与分工第三条XXXX铁珞公司施工测量的基本工作内容1,交桩与施工复测：2,施工控制测量；3、施工放样测量；4、施工过程检测；5,沉降变形观测；6、区域地面沉降观测(含断裂带监测)；7、威量检测测量；8、轨道工程测量；9、竣工测址。第四条分工与职责1 .荏设单位对设计测量方案、精度标准组织审查和被复，组织各种控制基柱的交接和复测，协调建设过程中各参赛单位的测量工作.建设单位必要时可委托有资质单位对本线进行测量验收、抽检、复核和误差、错误争议的核查，对重要工点和重要工程进行监测和观测；或对全境进行发测。主持竣工测量和竣工交接工作。2 .设计单位负责提出本线测量方案和财测量精度标准的要求：按要求布设设计段和控制港施工点控制基桩：向施工、监理单位进行设计交底，移交测量设计文件，现场点交控制基桩；参加建设过程中工程测量误差、错误的处置，并提出处置方案：参加竣工测量和竣工交接工作。总体设计单位负责进行全境贯通复测.3 .施工单位主要负责对设计单位提供施工测量成果资料的复测、点收设计移交测量基柱；施工放样测量：工程检测：沉降观测：区域地面沉降观测（含断裂带的观测）；工程施工质量的自检测量；轨道工程测量：境工测量：配合和接受测量监理工作，按监理要求提交相关测量资料；SE合建设单位委托的第三方测量机构进行建设过程中对本线进行测量验收、抽检、复核，误差、错误争议的核查，对重要工点和重点工程进行的监测和观测。4 .监理单位应结合工程实际情况编写测量监理实施细则，依得监理合同和监理规范对测量工作进行监理。负责检查施工单位测量人员资格，测量仪器和设备的检定情况：审核施工单位的测量方案：检查施工单位施工测量的内外业成果资料，对其正确性和完整性进行复核；对设计单位、施工单位提供施工测量成果费料的抽检测量，以及川工程施工质量的抽检测量（配合指挥部委托的笫三方测量机构进行建设过程中对本段进行测量验收、抽检.复核及误差、错误争议的核查）；主持建设过程中工程测量误差、错误的处置，并提出处置意见；按箧设单位批准的测量错误处置方案对相应工程处置进行监理。第四章施工测量管理第五条保证相邻标段交接处测量结果及资料的符合性，必要时速设单位组织相邻标段进行贯通测量和路标段联测。第六条施工单位在测量中应枭取行之有效的多级复核制，完成交桩复测、控制测量、施工放样测量、竣工测量以及平面控制点和水准点保护工作。第七条交桩与施工复测1.开工前,由延设单位主持.监理单位、施工单位参加，设计单位在现场向施工单位进行桩檄以及测量成果资料交接。交桩后，施工单位应立即组织进行全面复测。发测要延伸至相临标段不少于2个控制桩,复测精度符合规定要求，并经驻地监理现场检测合格后，施工单位.设计单位、驻地监理办理交接手续。设计单位向施工单位交桩的范围应包括:（1） CP0、CPkCPII的点位；<2）深埋水准点及普通二等水准点；2 .设计单位向施工单位提交的测量成果资料应包括：< 1）CP0、CPI、CPII的点位坐标；< 2）深埋水准点及普通二等水准点的高程值：（3）点之记（4）设计技术说明书；< 5）线路设计的曲线要素和逐桩坐标表。3 .交桩时，各种控制桩应确保完整、稳固，测量资料必须齐全，并应附标桩示意图，标明各种标桩平面位置和标商，必要时附文字说明。监理单位、施工单位应按照招标文件和规范要求进行现场核对，检查交桩数量、精度。若重要桩位丢失不能满足施工测量要求，设计单位负责补桩补测井提供补测成果资料。4 .交接桩工作办理完毕后，必须履行手续,填写交接桩记录表，一式三份，建设单位、设计单位、施工单位各1.份，交接桩记录表存入工程档案。5 .施工单位负责对复和后的测量控制桩采取必要的保护措施,定期进行检查和复测。6 .施工单位负责对中段进行贯通测量，特别是标段之间要做好贯通测量工作。贯通测量若发现与定测成果费料不符时，及时通知设计单位负责解决。7 .施工单位复测工作完成后，应将完整的、经找理工程师复核签认的复测资料报送公司工程管理部。第八条施工放样测量1 .路基,桥涵、轨道、站场及附属工程,给排水设备.通信及电力沟槽、房屋建筑、接触网杆等工程施工前施工单位均应按设计图进行施工放爱，测量精度需符合规范规定要求。2 .驻地监理工程好应按照设计图纸及规范检查施工单位的测量成果，按规定比例抽检并签署意见，未经监理工程师签认的施工放样成果禁止采用。3 .对于大型和重点工旌建筑物和设计文件中要求进行变形测量，区域地面沉降监测、断裂带监测的工程，在工程开始时施工单位要按设计要求进行变形测量、区域地面沉降监测、断裂带监测工作，监理单位负责督促检查。其质量控制要点如下：<1）施工单位提出测量方案和测量计划，报监理单位批准。技术复杂的，报咨询单位批准;<2）监理单位要检查基准点.变形观测点的位置和精度。每个工程至少要设置3个稳固可靠的观测基准点,工作基点要选在比较稳定的位置，变形观测点应选在变形体上能反映变形特征的位置；<3）变形测量的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程条件姝合考虑：（4）监理单位要检查变形测量的测量方法、测量精度和测量结果。技术及杂的报咨询单位审批.4 .路基工程测量<1）路基工程每填筑层均靠施工单位按要求进行测盘，经驻地监理抽检确认合格方可进行下道工序施工。监理站每月进行现场抽查并对驻地监理路堤填筑资料检查，将检查结论报送公司。（2）软土地段采用的CFG桩及管桩工程均为隐蔽工程，施工单位对施工放线、成品检测的测量工作，均应在监理工程师在场的情况下进行，经驻地监理确认合格，专业监理工程师认可后方可对隐蔽工程进行隐蔽。（3）路基上铺设无磴轨道时，施工单位应沿线路在路基施工地段布置地质勘察横断面，间距及沉降观测点应严格按设计要求设置,并定期进行沉降观测并绘制沉降曲线，驻地监理抽检。工后沉降稳定符合设计要求后，将沉降观测资料经驻地监理确认后，报送咨询单位进行评传是否具备铺设无破轨道条件。5 .桥涵工程测量< 1）施工单位完成特大桥、大桥施工控制测量,报驻地监理复测确认合格后，方可进行各分项工程施工。< 2）每分项工程的位置.结构尺寸、高程均是施工测量的控制重点，施工单位按要求进行测量，经驻地监理发测确认合格方可进行混凝土浇注施工。监理站每月进行现场抽查和时驻地设理资料检查。< 3）灌注桩、桥桀基础及涵洞均为隐蔽工程，施工单位时施工放线、成品检侧的测量工作完成后,经驻地城理复测确认合格，由驻地监理报送工程监理，经专业监理工程师同意后方可时隐蔽工程进行隐蔽。< 4）单位工程完成后，施工单位按要求进行测量，经驻地监理复测确认合格报总监理站审核。< 5）处于地质不良地段（如采空区、地表沉陷区，岩溶地区等）的桥桀，应进行工后沉降观测,并时沉降进行分析.绘制沉降曲线图。6 .附属工程、给排水设备.通信及电力沟槽，房屋建筑、接触网杆等工程测量<1）施工单位按设计要求完成测量工作，报驻地监理复测确认合格后，经总监审核被准后，方可进行施工。<2）工程完成后，施工单位迸行测量，报驻地监理复测确认合格后，方可透行下道工程施工。监理站每月进行现场抽查和对驻地监理资料检查°第九条竣工测量1 .工程竣工后，施工单位应进行水准基点高程测量、线路高程测量和横断面测量，井贸通全鼓的里程和高程。施工单位按新段铁路工程测量规范3要求完成测量工作，报驻地监理，监理独立复测确认合格后，由驻地监理报送总监批准。2 .线路中线贯通测量时，线路中线应与桥、飕运筑物中线相符合。在有桥梁、鹿道的地段，应从桥柒、陡道的中线向两端引测货通。贯通测量后中线位置应符合路基宽度和铁路是筑界线的要求。线路中线竣工测量的加桩设置，应满足焉制竣工文件的需要。3 .竣工测量是对工程进行全面的测量，以松脸其平面位置、商程位置及外形尺寸与设计相符的程度，其结果将成为竣工验收的一个依据。4 .竣工测量资料是工程脸交内容的一部分，是维修养护的测量依裾%第五章媒差和帽谀的裁告与处量第十条误差的报告制度和父置程序及办法：1 .魔工单位在测量过程中应运在严格的误差报告制度，监理单位负贡检查：2 .当复测与设计单位提供的勘测成果不符时，必须重新受测。复测结果与设计单位勘测成果的不符值在规定的范围内，可果用设计单位测量成果。第十一条错误的报告制度和处置程序及办法：1 .当施工单位发现定测资料有误或精度不符合规定要求.则应及时报发理单位，由庭设单位、设计单位、咨询单位、监理单位、施工单位协调辉决；2 .当出现测量错误有争议时,由公司委托具有相应资质的第三方对本线进行核查、裁决。第六章附则第十二条本办法由公司工程管理部负费解择，自公布之日起执行。
