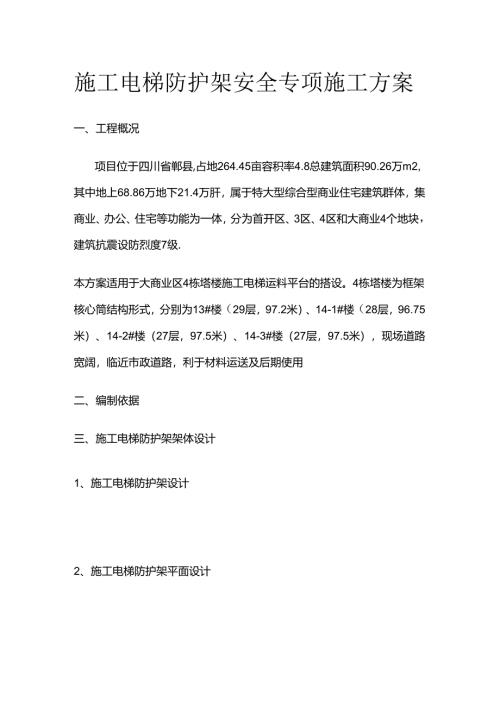

施工电梯防护架安全专项施工方案全套.docx

施工电梯防护架安全专项施工方案一、工程概况项目位于四川省郸县,占地264.45亩容积率4.8总建筑面积90.26万m2,其中地上68.86万地下21.4万肝，属于特大型综合型商业住宅建筑群体，集商业、办公、住宅等功能为一体，分为首开区、3区、4区和大商业4个地块，建筑抗震设防烈度7级.本方案适用于大商业区4栋塔楼施工电梯运料平台的搭设。4栋塔楼为框架核心筒结构形式，分别为13#楼（29层，97.2米）、14-1#楼（28层，96.75米）、14-2#楼（27层，97.5米）、14-3#楼（27层，97.5米），现场道路宽阔，临近市政道路，利于材料运送及后期使用二、编制依据三、施工电梯防护架架体设计1、施工电梯防护架设计2、施工电梯防护架平面设计3、施工电梯防护架剖面设计四、施工准备及计划1、技术准备1 .技术人员编制相应技术专项方案并按公司及业主要求进行方案评审和审核，经各方同意后再实施；2 .技术部在方案审核完成后，应在方案实施前及时对项目各管理人员及相应劳务管理人员进行方案技术交底；3 .技术、商务、工程部人员应熟悉图纸，保证方案中计划搭设平面图与施工现场情况一致；4 .施工测量和检查复核：在开工前，进行现场现有完成构件进行复测，其内容包括检查和豆核控制点、轴线等，并作好记录。2、人员准备楼栋号工种人数单位名称1#栋施工员安全员焊工架子工杂工施工员安全员3、材料it划序号名称规格数量备注1钢管48x3.66S0m（每一株）2扣件直角扣件、对接扣件、旋转扣件584/105/32（每一栋）3工字钢18#工字钢24根（每一栋）每一根3米4钢丝绳（P15.5钢丝绳16根（每一栋）悬挑式运料平台5吊环A18圆钢16个（每一栋）悬挑式运料平台4、器械、设备计划序号名称数珏备注1塔吊4台运输工字钢、钢管等材料2汽车吊1台材料转运5、迸度计划五、迸场材料要求1、型钢型钢的材质应符合国家现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591的规定（I采用型号为18#工字钢，主要长度为3m,用于悬挑层脚手架底部悬挑承载架体重力，严格除锈,刷防锈漆，表面刷防锈漆。2、钢丝绳悬挑架体的钢丝绳采用直径15.5的钢丝绳，材质为碳素钢，主要用于辅助悬挑工字钢承受上部架体的重力。钢丝绳不应有生锈、点蚀、钢丝松弛状态，同一根钢丝上不得有2处断丝。3、钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的刚才质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定，本工程钢管采用48*3.6钢管，进场后必须报检验证明，钢管材质为Q235-A级钢，进场时严格检查材料质量，壁厚不够等严禁用于现场施工。新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕.钢管壁厚及外径偏差不应大于-05mm,端面偏差不应大于1.7mm.旧钢管表面锈蚀深度应小于05mm,弯曲变形各种用牛钢管的端部弯曲1.1.5m时，不应大于5mm立杆钢管弯曲当3m<1.4mm时，不应大于12mm;当4m<1.<6m时，不应大于20mm;水平杆斜杆的弯曲1.6m,不应大于30mm4、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定，其附件的制造材料应符合GB700-79中A3钢的规定螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于Imm,扣件表面应进行防锈处理。脚手架采用的扣件在螺栓拧紧扭力矩达65Nm时不得发生破坏。扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证"日扣件使用前应进行质量检查，有裂链、变形的严禁使用，出现滑动的螺栓必须更换;新旧扣件均应进行防锈处理.5、安全网密目式安全立网：选用尺寸宽1.5m,长6m,环扣间隔0.45m,网目密度N2000目100cm2,应使用绿色阻燃安全网，对于破损、杂物残留或颜色不一致的密目网严禁用于外架立面防护。六、施工工艺1.工艺流程落地式运料平台：连墙件预埋一架体基础施工一搭设立杆、横杆一架体防护、层门及斜坡道搭设一架体验收使用T架体监测一架体拆除悬成自运料平台：连墙件预埋一预埋工字钢锚环及钢丝绳吊环T制作、安装工字钢T搭设立杆、横杆T钢丝绳卸荷一架体防护、层门及斜坡道搭设T架体验收使用一架体监测一架体拆除2.施工方法2.1 落地式架体搭设方法(1)落地式架体的基础施工：搭设立杆之前,需对基础进行硬化采用C20混凝土浇筑厚度100mm,立杆底部垫设100*100*15mm模板.(2)落地式架体搭设方法：参照悬抖吠架体搭设施工方法2.2 悬挑式架体搭设方法221、连墙件预埋连墙件采用2步2跨，竖向间距(按层高取)3.15米，水平间距1.8米；为了摺强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连接杆,连接采用双扣件连接形式。然后此连墙件与9M0!J立杆通过短横杆拉结。1)在每层的结构边梁上预埋600mm,外露300mm,连墙杆用短钢管制成，长度100Omm,一端用扣件固定于脚手架的立杆上，另一端预埋钢管相连，梁上连墙钢管在浇筑混凝土时需及时插入。2.3 )连接杆尽可能设置在立杆与大、N黄杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足.连墙件与脚手架连接的一端须稍微下斜，不容许向上翘起.每层外架往上接高时，接搭设完该处的立杆、大横杆、M黄杆后,应及时设置连墙件.222、预埋工字钢锚环在六、十二、十八、二十四层进行一级钢020圆钢锚环预埋，并与结构有效连接，预埋锚环时,锚环两侧均应增加一根长1.5米的018的加强钢筋，贯通该预埋U型环。223、预埋钢丝绳吊环钢丝绳的拉环经计算选用。18一级钢，在上层楼板钢筋绑时预埋设在建筑物边梁外边缘（如下图所示），在混凝土强度达到75%后方可在上面固定钢丝绳.224、搭设立杆、横杆起步立杆长为4m和6m（将接头错开），以后均用6m杆。采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点500mm。最高处立杆顶端高出顶层操作层不小于1.5m0连接立杆的横杆长度为1.Om,布置在立杆内侧，步距1.5m,与立杆交接处用直角扣件连接，不得遗漏。底部设置扫地杆,距地20Omm,与连墙件相连的短横杆尽可能设置在立杆与大横杆的连接处，采用双扣件连接形式。225、钢丝绳安装通过预埋的吊环彳立置，钢丝绳直径为015.5,一端固定在工字钢悬到端端部，另一端固定在上层楼板边梁上面埋设的钢筋吊环上实现卸荷目的。226、架体防护、层门及斜坡道搭设钢丝绳安装完成后按照施工电梯楼层防护层门，并在平台两侧各设置一道防护栏杆，侧面采用模板封闭，高度同防护栏杆，并与防护杆固定。斜坡道采用50mm厚3000*25mm的木脚手板铺设在结构上，再将15mm厚模板固定在木脚手板上，并进行适度放坡，用于手推车通过。脚手架应安装防雷装置，防雷装置的冲击接地电阻值控制在4欧姆内；脚手架立杆顶端做避雷针，可用直径2532廊、壁厚不小于3mm的镀锌钢管或直径12Inm的镀锌钢筋制作，与脚手架立杆顶端焊接,高度不小于1米；将脚手架所有最上层的大横杆全部接通,形成避雷网络.接地板用不小于20的圆钢，水平接地板可用厚度不小于4廊,宽2540所的角钢制作。接地板的设置，可按脚手架的长度每50米（或小于50米股置一个,接地板埋入地下的最高点应深入地下不小于500.接地线可采用亘径不小于8刖的圆钢或厚度不小于4画的扁钢,接地线的连接应保证接触可靠，在脚手架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈,以防松动。保证接触面不小于10cm2,连接时将接触面的油漆及氧化层清除，使其露出金属光泽，并涂以中性凡士林，接地线与接地板的连接应采用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍.接地装置完成后，要用电阻表测定电阻是否符合要求.接地板的位置，应选择人们不易走到的地方，以避免和减少跨步电压的危害和防止接地线遭机械损伤，同时应注意与其它金属物或电缆之间保持一定距离（一般不小于3米），以免发生击穿危害，在施工期间遇有雷雨时，脚手架上的操作人员应立即撤离到安全地方。脚手架搭设完成后应由生产经理组织劳务队、安全部、技术部及监理单位共同验收，并在验收表签字后方可投入使用.脚手架验收合格后应制作验收标识标牌，并悬挂在脚手架上。1、构配件允许偏差2、脚手架搭设的允许偏差和检验方法3、扣件拧紧抽样检查数目及质量判定标准序号检杳项目安装扣件数（个）抽检数量允许的不合格数1连墙立杆与纵（横）向水平杆或剪刀操的扣件：接长立杆、纵向水平杆或剪刀撑的扣件305O52连接横向水平杆与纵向水平杆的扣件（非主节点处）305OIO九、安全文明保证措施1、搭设、拆除措施1）在脚手架使用期间，任何杆件需拆除时应先报主管部门批准后才能实施。2 ）同一单位工程的外脚手架不得采用两种或两种以上的架体材料搭设。3 ）为确保搭设、拆除过程中无安全事故，除做好事前安全交底、事中全程监督等工作，还应做好楼栋周边防护，做到即使有坠物也不会危及他人。因此在拆除脚手架之前应做好以下几点防护措施：3.1 拆除前,安全管理人员需向拆架施工人员进行书面安全交底工作（交底必须有接受人签字）。3.2 拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。33拆架前设置密戒区，没有安全员在场，未经项目工程部书面签发的通知单,9踝不准拆除。3.4 架体拆除程序应由上而下，按层按步拆除，先清理结构边上的杂物。按拆架原则先拆后搭的杆料。钢丝绳、连墙件不准一次性全部拆除，要求架体拆到哪一层，钢丝绳、连墙件拆到哪一层。3.5 拆杆和放杆时必须由2-3人协同操作、拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。3.6 拆架人员必须系安全带，拆除过程中，应由工长担任指挥，负责拆除工作的全部安全作业，项目部施工员、安全员全过程巡回督察.3.7 拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作。3.8 拆架时有十字扣必须从钢管上拆除。3.9 拆架人员应配备工具套，当手上拿钢管时，不准同时拿扳手，工具用后必须牢靠地放在工具套内。3.10 拆架休息时不准坐在架体上或施工区域不安全的地方，严禁在拆架时嬉戏打闹。3.11 拆架人员要穿戴好个人劳保用品，不准穿胶底等易滑鞋上架作业，衣服要轻便.3.12 拆除中途若有人员更换，必须对更换人员进行安全技术交底。3.13 拆下来的材料要随拆、随清、随运、分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈，扣件要分型号装箱保管。3.14 严禁架工在夜间进行架搭拆工作。4）脚手架搭
