支座垫石及挡块施工方案全套.docx

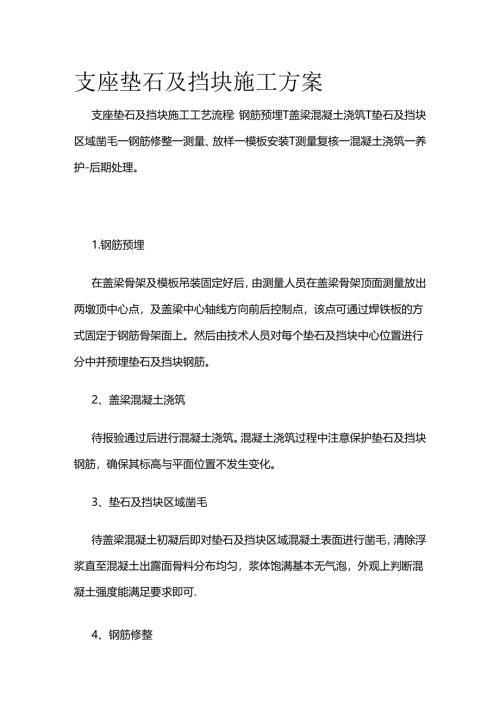

支座垫石及挡块施工方案支座垫石及挡块施工工艺流程：钢筋预埋T盖梁混凝土浇筑T垫石及挡块区域凿毛一钢筋修整一测量、放样一模板安装T测量复核一混凝土浇筑一养护-后期处理。1.钢筋预埋在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上。然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋。2、盖梁混凝土浇筑待报验通过后进行混凝土浇筑。混凝土浇筑过程中注意保护垫石及挡块钢筋，确保其标高与平面位置不发生变化。3、垫石及挡块区域凿毛待盖梁混凝土初凝后即对垫石及挡块区域混凝土表面进行凿毛，清除浮浆直至混凝土出露面骨料分布均匀，浆体饱满基本无气泡，外观上判断混凝土强度能满足要求即可.4、钢筋修整盖梁浇筑完后立即进行支座垫石及挡块混凝土浇筑的准备工作，在凿毛后，测量人员重新在盖梁混凝土顶面上将纵横轴线控制点测放出,然后依据控制点分出各垫石及挡块的中心点。再根据中心点位置按设计图加设钢筋网片并用电焊等方式进行固定。同时，将原预埋钢筋上的粘附浆壳敲掉。5、模板安装待垫石及挡块钢筋修整绑扎好后，根据所分各中心点位，安装垫石及挡块模板。模板按垫石及挡块尺寸安装并固定牢固。模板安装应该满足以下要求：1）模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。2 ）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检直，符合要求后方浇筑混凝土。浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。重复使用的模板、支架、拱架应经常检查、维修。3 ）浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正，6、混凝土浇筑垫石及挡块模板安装完成后，由测量人员对各垫石及挡块模板的平面位置及标高进行复测，满足设计及规范要求后，向监理工程师报验,检查合格即可进行混凝土浇筑。混凝土浇筑前应将模板内杂物清理干净并将混凝土接触面湿润。混凝土通过吊车吊至盖梁顶,用振动棒振捣密实。混凝土浇筑完成后，刮除顶面多余浮浆，并将混凝土表面整平。1)混凝土外观质量保证措施为保证盖梁混凝土表面光泽及颜色一致，施工中将采用同一品牌的水泥及脱模剂，另外我们在施工中还将重视以下几点，即：严格控制混凝土的配制计量工作；严格控制混凝土的坍落度、和易性及搅拌时间;选用有经验的工人进行混凝土振捣,既防止欠振影响混凝土强度,表面出现气泡，又避免因过振而产生的混凝土离析现象；严格进行混凝土的养生。2)混凝土的养护(1)混凝土浇筑完成后，在初凝后尽快予以覆盖和洒水养护，覆盖时不得损伤或污染混凝土的表面.混凝土面有模板荔盖时，应在养护期间经常使模板保持湿润。(2)当气温低于5°C时，应覆盖保温，不得向混凝土面上洒水.(3)混凝土养护用水的条件与尚口用水相同。(4)混凝土的洒水养护时间一般为7天，可根据空气的湿度、温度和水泥品种及掺用的外加剂等情况，酌情延长或缩短.每天洒水次数以能保持混凝土表面经常处于湿润状态为度。(5)混凝土强度达2.5Mpa以后方可拆除模板，随即进行表面的修饰。当气温过低时，可采取蒸气覆盖养生。(6)混凝土强度达到2.5MPa前，不得使其承受夕厢载。7、模板拆除模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。一般应在混凝土抗压强度达到2.5Mpa时方可拆除模板，模板拆除应遵循先支后拆，后支先拆的顺序，拆时严禁抛扔，模板拆除后应维修整理,分类妥善存放.8、验收标准规定值或检查方法和频率允许偏差在合格标按附录D检查准内45全站仪、尺量：测支座垫石纵、横方向，抽查50%支座垫石实测项目表项检查项目次1 混凝土强度(MPa)2 轴线偏位(mm)3断面尺寸（mm）±5尺量：测1个断面，抽三50%4顶面启程（mm）±2水准仪：测中心及四角顶面高差垫石边长<1<mm)500mm其他<25预埋件位置（mm）5尺量：测每件挡块实测项目表项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（MPa）在合格标准内按附录D检杳2平面位翼（mm）5全站仪：抽杳30%,测中心线2端3断面尺寸及高度（mm）±10尺量：抽查30%,每块测1个断面尺寸,2处高度5与梁体间隙（mm）±5尺址：抽杳30%,每块测两侧各1处
