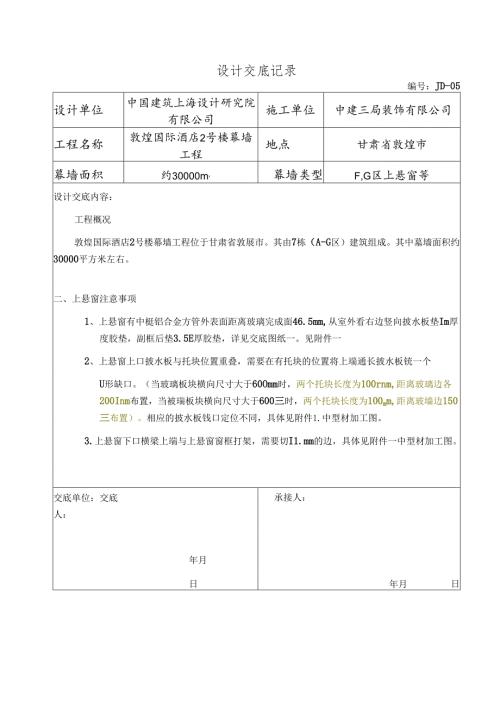

幕表10-D2 设计交底记录表-敦煌酒店2号楼上悬窗交底-05（20160707）.docx

设计交底记录编号：JD-05设计单位中国建筑上海设计研究院有限公司施工单位中建三局装饰有限公司工程名称敦煌国际酒店2号楼幕墙工程地点甘肃省敦煌市幕墙面积约30000m,幕墙类型F,G区上悬窗等设计交底内容：工程概况敦煌国际酒店2号楼幕墙工程位于甘肃省敦展市。其由7栋（A-G区）建筑组成。其中墓墙面积约30000平方米左右。二、上悬窗注意事项1、上悬窗有中梃铝合金方管外表面距离玻璃完成面46.5mm,从室外看右边竖向披水板垫Im厚度胶垫，副框后垫3.5E厚胶垫，详见交底图纸一。见附件一2、上悬窗上口披水板与托块位置重叠，需要在有托块的位置将上端通长披水板铳一个U形缺口。（当玻璃板块横向尺寸大于60Omm时，两个托块长度为100rnm,距离玻璃边各200Inm布置，当被瑞板块横向尺寸大于600三时，两个托块长度为100mm,距离玻墙边150三布置）。相应的披水板钱口定位不同，具体见附件1.中型材加工图。3.上悬窗下口横梁上端与上悬窗窗框打架，需要切I1.mm的边，具体见附件一中型材加工图。交底单位：交底人：年月日承接人：年月日
