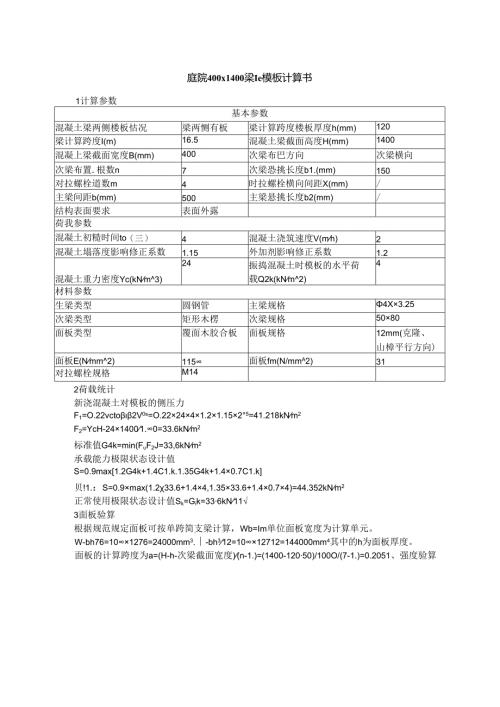

庭院400x1400梁Ie模板计算书1计算参数基本参数混凝土梁两侧楼板怙况梁两恻有板梁计算跨度楼板厚度h(mm)120梁计算跨度I(m)16.5混凝土梁截面高度H(mm)1400混凝上梁截面宽度B(mm)400次梁布巴方向次梁横向次梁布置.根数n7次梁恐挑长度b1.(mm)150对拉螺栓道数m4时拉螺栓横向间距X(mm)/主梁间距b(mm)500主梁悬挑长度b2(mm)/结构表面要求表面外露荷我参数混凝土初糙时间to（三）4混凝土浇筑速度V(mh)2混凝土塌落度影响修正系数1.15外加剂影响修正系数1.2混凝土重力密度Yc(kNm3)24振捣混凝土时模板的水平荷载Q2k(kNm2)4材料参数生梁类型圆钢管主梁规格4X×3.25次梁类型矩形木楞次梁规格50×80面板类型覆面木胶合板面板规格12mm(克隆、山樟平行方向)面板E(Nmm2)115面板fm(N/mmA2)31对拉螺栓规格M142荷载统计新浇混凝土对模板的侧压力F1=O.22vcto2V0s=O.22×24×4×1.2×1.15×2°5=41.218kNm2F2=YcH-24×14001.0=33.6kNm2标准值G4k=min(FF2J=33,6kNm2承载能力极限状态设计值S=0.9max1.2G4k+1.4C1.k.1.35G4k+1.4×0.7C1.k贝!1.：S=0.9×max(1.233.6+1.4×4,1.35×33.6+1.4×0.7×4)=44.352kNm2正常使用极限状态设计值Sk=Gik=336kN113面板验算根据规范规定面板可按单跨简支梁计算，Wb=Im单位面板宽度为计算单元。W-bh76=10×1276=24000mm3.-bh312=10×12712=144000mm4其中的h为面板厚度。面板的计算跨度为a=(H-h-次梁截面宽度)(n-1.)=(1400-12050)/100O/(7-1.)=0.2051、强度验算I1.1.ini1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.（图2）承载能力极限状态受力简图q=bS=1.×44.352=44.352kNm(图3)面板弯矩图(kNm)Mmax-0.233kNm=Mma×W=0.233×106240=9.708Nmm2=31Nmm2满足要求2、挠度验算qk=bSk=1.×33.6=33.6kNmnin11iiW111111i（图4）正常使用极限状态爻力简图（图5）面板变形图vma×-0.467mmv=233.333400=0.583mm满足要求4次梁验算次梁承受的荷载为：q=aS233.333x44.352=10348.785Nmqk=aSk=233.333×33.6=7839.989Nm由于次梁为水平向，所以可以按三跨连续梁计算，跨度取对拉螺栓横向间距。1、抗弯强度验算（图6）承载能力极限状态受力简图(图7)梁弯矩图MmaX=O.235kNm=MmaxW=0.2351.06(85.3331.O00)=2.759Nmm2(f=17Nmm2满足要求2、抗剪强度验算(图8)次梁剪力图伙N)Vmax=2.825kNr=VmaxS1(1.b)=2.825×103×40×103(341.3331.O×51.O)=0.662Nmm2(fv=1.7Nmm2满足要求3、捷度验算1e*A（图9）正常使用极限状态受力简图(图10)次梁变形图v=0.065mmv=500400=1.25f11m满足要求4、支座反力计算Rmax=5.412KNRmaxk=4.1KN5主梁验算主梁按连续梁计兑，又因为主梁端部有悬挑部分，故可按有悬挑的连续梁计算,计算简图如下：（图11）承载能力极限状态受力简图1、抗弯强度验算(图12)主梁弯矩图MmaX=I.677kNm=MmaxW1.677×1069.58×1000)=175.078Nmm2(-205Nmm2满足要求2、抗剪强度验算(图13)主梁剪力图Vmax=9.923kNm=VmaxS(1.b)=9.923x1.OOOx6.5x1.OJ/(23x1.04x1.3x1.O)=21.571N/mm2Cfv=120Nmm2满足要求3,挠度验算（图14）正常使用极限状态受力简图（图15）主梁变形图V=1.052mmv=600400=1.Smm满足要求4、支座反力计算时拉螺栓承受的最大支座反力为：N=2.381×S.412=12.887kN6对拉螺栓验算对拉螺栓拉力值N：N=12.887kNNtb=17.8kN满足要求
