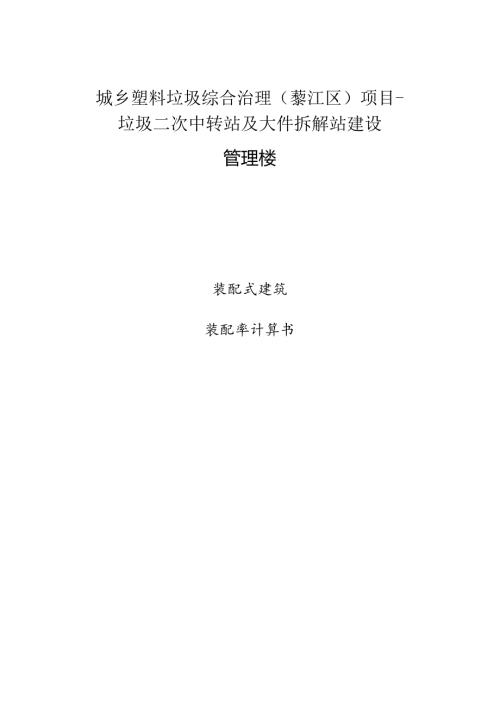

城乡塑料垃圾综合治理（藜江区）项目-垃圾二次中转站及大件拆解站建设管理楼装配式建筑装配率计算书一、项目基本信息1 .项目项目名称：项目地址：I2 .项目建设单位：3 .项目设计单位:4 .项目建筑类型：多层公共建筑5 .建筑规模：本项目建筑用地面积为13056.14平方米,总建筑面积为7181.16平方米,主要由压装车间、在件拆解车间、管理楼、卫间（地磅）组成。本次实施装配式建筑设计的楼栋为：管理楼：管理楼总长36.40m,总宽29.4Om,建筑高度16.65肝，建筑占地面积为981.05nf,总建筑面积为296088m4为四层钢筋混凝土框架结构，采用钢筋混凝土屋面，建筑耐火等级为二级，抗震设防烈度：6度，场地类别：I1.类，建筑结构设计工作年限为50年。装配式建筑而积：2960.8811f,装配式建筑实施比例：50%o二、装配率专项计算书1 .标准化设计本项目装配式楼栋为管理楼，采用通用规格混凝土构件，主要选用型号为1500,1800,2100,2400（宽度）X（跨度），且标准化率70%。项目指标要求计算分值通用规格预制混凝土构件>70%2各类混凝土预制构件总数量通用规格混凝土构件和225418171%经计算,本项目采用通用规格混凝土预制构件比例70%,该项得分2分.2 .主体结构项目指标要求计算分值竖向预制构件Sa25%W比例W60%5-10*1）村1支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应按以下方法计算：当采用混凝土预制构件（含置合构件）时，按下式计算：t2a=V2Vp×100%式中：q2a主体结构竖向构件中预制构件的应用比例;V2a主体结构竖向构件中预制构件体积之和；VpE体结构竖向构件总体税。楼层预制竖向构件（柱）体积和（m3）主体结构竖向构件总体积（m3）3.900*8.400m标高层051.518.4002.0Om标高层031.112.00015.600m标高层31.131.1小计31.1113.71本项目竖向构件总体积：113.71m3,总预制面积为：31.Im3水平构件预制率为：31.1/113.71=27.3%本项目竖向构件预制率为27.3%,该项得分5.3分2）板、楼梯、阳台、空调板等构件中预制部品部件的应用比例汁算：42<=A2<Z4pX100%式中：q2c板类预制构件的应用比例；A2c各楼层中板类预制构件的水平投影面积之和：Ap地上建筑面积，可扣除各层计入建筑面积的楼层梁（不含暗梁）和不小于1.m2洞口的水平投影面积。项目指标要求计算分值板、楼梯、阳台、空调板等构件70%W比例近90%7-12*管理楼（预制水平构件为登合楼板）楼层预制构件水平投影面积（m2）地上建筑面积和（m2）2F692.112960.883F359.1541；363.5小计1414.762960.88可扣除面积：各层计入建筑面积的楼层梁（不含暗梁）和不小于hn2洞口的水平投影面积（3329/）+及屋顶建筑面积+屋面层投影面积（1020.24mD=1353.14m2本项目总建筑使用面积为：160774n总预制面积为：1414.76m2水平构件预制率为：1414.765/1607.74=88%本项目水平构件预制率为88%,该项得分11.5分.3）当支撑系统本项目采用竖向支撑间距不小于2m。竖向支撑体系可采用独立钢支柱、独立方塔架或独立钢支柱与独立方塔架组合体系等装配式支撑系统。独立方塔架是指采用不少于4根立杆，立杆之间通过水平杆连接且在各个立面均设有连续斜杆的格构式塔形架体支撑系。主体结构水平预制构件全部采用。经测算，该项得分为4分。3.围护墙和内隔墙项目指标要求计鸵分值装配式非承重围护墙50%W比例W80%5-8*1）装配式非承重围护墙的应用比例按卜式计算:q3a=1.3a/1.wX100%式中：q3a装配式非承重围护墙的应用比例：1.3a各楼层装配式围护墙中心线长度之和;1.u，一各楼层非承重围护墙中心线总长度。本项目非承重围护墙采用砌筑，主要材料及相关指标详绿建节能设计.该项得O分.2)预制内隔墙与管线一体化的应用比例计算:项目指标要求计克分值装配式非承重内隔墙080%)6管线一体化50%W比例W70%1.5装配式非承重内隔墙的应用比例按下式计算:q3d=1.3d1.n×100%式中：q3d装配式内隔墙的应用比例；1.3d各楼层装配式非承重内隔墙中心线长度之和，不扣除门、窗及预留洞口所占墙体的长度；1.n各楼层非承重内隔墙中心线总长度，不扣除门、窗及预留洞口所占墙体的长度。管理楼楼层非砌筑内隔墙长度和(m)内隔墙长度和(m)IF68.887.22F88.4109.23F77.698.44F113.7132.3合计348.5427.1根据计算公式q3d=1.3d1.n×100%预制率为：348.5/427.Ix10()%=81.5%本项目颈制内隔墙比例为80%,该项得分均为6分.管线与装配式内隔墙一体化集成,满足集成设计、工厂化生产、现场模块化装配三项要求的装配式技术。装配式内隔墙（含承重和非承重）与电气管线和插座一体化设计。本项目装配式内隔墙一体化比例为80%,该项得分均为1.5分.3、装修和设备管线1）全装修建筑室内墙面、顶面、地面全部铺贴、粉刷完成，门窗、固定家具、设备管线和其他与防火、防水、防潮、防腐、隔声、隔振等建筑性能相关的功能性材料及其连接材料安装到位，固定家具、开关插座及厨房、卫生间基本设施设备安装到位，满足建筑使用功能和性能的基本要求。该项得分6分。2）管线分离比例应按下式计算：q3d=1.3d1.×100%式中：q3d管线分离比例；1.3d各楼层管线分离的长度，包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和；1.各楼层电气、给水、排水和采暖管线的总长度。本项目各功能房间均采用集成吊顶，电气管线由配电井通过桥架至各功能房间，在各功能房间沿吊顶至各设备终端，有效实现各类管线与主体结构分离，且分离比例70%。本项目给水管线沿梁下敷设：排烟系统中的风管采用贴梁下安装，100%实现风管系统与主体结构分离。经测算，本项目设备管线竖向均集中布在管井，横向设备管线部分敷设在桥架、吊顶内，完全满足各类管线与主体结构分离70%的比例，该项得分按4分计.4.装配式吊顶的应用比例按下式计算，项目指标要求计算分值装配式吊顶70%-90%3-4.5装配式吊顶的应用比例按下式计算：q4d=A4dAc×100%式中：q4i装配式吊顶的应用比例；A4d各楼层装配式吊顶的水平投影面积之和。Ac各楼层顶面水平投影总面枳，可扣除公区、厨房、卫生间、楼梯间、设备用房的顶面水平投影面积。管理楼楼层各层装配式吊顶的水平投影面积之和（m2）各楼层顶面水平投影总面积和（m2）IF17.517.52F282.5282.53F222.5222.54F270.3270.3合计792.8792.8计算式：q4d=A4<1.AcX100%=792.8/792.8×10()%=100%综合上所述，装配式吊顶比例90%,该项得分为4.5分。5 .干法楼地面的应用比例按下式计算:项目指标要求计算分值干法楼地面70%-90%3-4.5g4e=A4eZ4P<1(X)%式中：g4e-干法楼地面的应用比例；A4e一一各楼层采用干法楼地面的水平投影面积之和。Af-各楼层地面的水平投影总面积，可扣除公区、厨房、卫生间、楼梯间、设备用房的水平投影面积。管理楼楼层各楼层干法楼地面的水平投影面积（m2）各楼U地面的水平投影总面积（m2）IF166.5166.52F757.9757.93F361.5361.54F270.32703合计1556.21556.2计算式：q4c=A4cAf×100%=I202.6/1202.6×100%=100%综合上所述，干法楼地面应用比例90%,该项得分为4.5分.6 .数字化档案（1）计算目的本部分旨在自评实时生成数字化档案技术应用内容是否符合重庆市装配式建筑装配率计算细则（2023版）如下要求：（2）技术措施要求参建单位管理人员在执行任务时，通过“智能建造Appm在施工作业实时生成的作业数据/行为数据，结合电子签名签章实时形成数字化档案，保证建设工程档案的真实性和工程质量的nJ追溯性，数字化档案同时还满足我市城建档案管理相关要求。项目信息管理系统形成的装配式建筑数字化归档资料，经目录组建、文档组卷、著录附加、封装数据包、加盖电子签章等处理后，同步至重庆市工程项H数字化管理平台，最终形成合规的装配式建筑工程数字化档案。（3）结论依据重庆市装配式建筑装配率计算细则（2023版），本项目实现施工作业行为和管理行为数字化，可得1分.7 .装配率计算P-装配率：Q1.-标准化设计指标实际计算分值：Q2主体结构指标实际计算分值；Q3围护墙和内隔墙指标实际计算分值；Q4装修和设备管线指标实际计算分值；Q5智能建造指标实际计算分值；Q6缺少的计算项目分值之和。本项目装配率为：管理楼：P=（2+26.8+20.5+1）100x1.（三）%=50.3%j8 .自评结论本建筑相关技术满足重庆市装配式建筑装配率计算细则（2023版）实施导则相关要求，本项目为装配式建筑。
