地下室模板施工方案7.25.docx

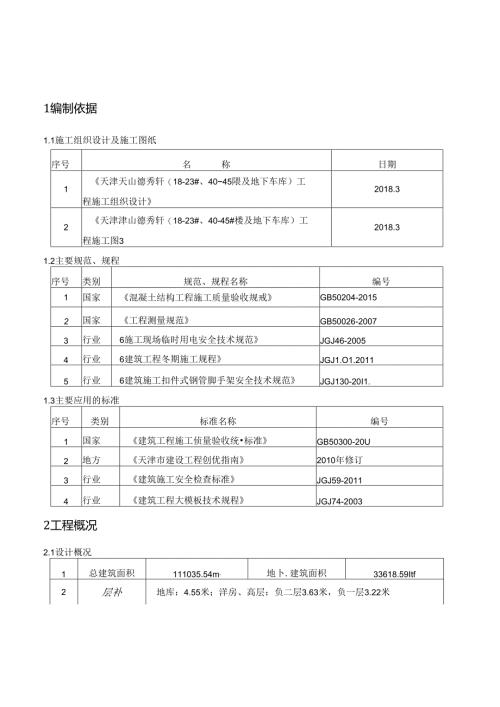

1编制依据21.1 海工组织设计及施工图纸21.2 主要规范、规程21.3 主要应用的标准22工程概况22.1 设计概况22.2 工程概况33施工安排43.1 施工部位及工期要求43.2 劳动组织及职责分工44篇工准备54.1 技术准备54.2 机具准备64.3 材料准备64.4 现场准备65主要It工方法75.1 施工区域划分75.2 模板设计75.3 模板制作与加工175.4 模板的安装185.5 模板的拆除235.6 模板的维护与修理245.7 质量要求246成品朝措施267安全文明看工268附件278.1 柱模板计算书278.2 墙模板计算书368.3 板模板计算书468.4 梁模板计算书571编制依据1.1施工组织设计及施工图纸序号名称日期1天津天山德秀轩（18-23#、4045隈及地下车库）工程施工组织设计2018.32天津津山德秀轩（18-23#、40-45#楼及地下车库）工程施工图32018.31.2主要规范、规程序号类别规范、规程名称编号1国家混凝土结构工程施工质量验收规戒GB50204-20152国家工程测量规范GB50026-20073行业6施工现场临时用电安全技术规范JGJ46-20054行业6建筑工程冬期施工规程JGJ1.O1.20115行业6建筑施工扣件式钢管脚手架安全技术规范JGJ130-20I1.1.3主要应用的标准序号类别标准名称编号1国家建筑工程施工侦量验收统标准GB50300-20U2地方天津市建设工程创优指南2010年修订3行业建筑施工安全检查标准JGJ59-20114行业建筑工程大模板技术规程JGJ74-20032工程概况2.1设计概况1总建筑面积111035.54m,地卜.建筑面枳33618.59Itf2层补地库：4.55米；洋房、高层：负二层3.63米，负一层3.22米3结构形式基础类型车库：预应力混凝土管桩柱下独立承台加钢筋混凝土防水板基础：洋房：预应力管枇+钢筋碎承台（承台梁）；高层：钢筋混凝土灌注桩+钢筋的承台梁结构类型地库：框架结构：洋房、高层:剪力墙结构4地下防水结构自防水P8抗渗混凝土自防水材料防水4+3厚SBS高聚物改性沥青防水卷材构造防水钢板止水带、膨张止水条5结构断面尺寸（mm）基础底板厚度400三承台厚度地库：90011;洋房:GOOniiii；高出：800mm、1000三,1200mm：外墙厚度300mm内墙厚度200mm、250mm、300mm、35011m50011u60OnUn、柱断面500*700mm、550*800mm,500*B00mm,500*500mm、650*800mm.100*600mm、梁断面洋房承台梁：700*600三;高层地梁：1000*800三x1000*1000三,1000*1200mm；洋房、高层顶板梁：200*40Omn1、300*150mm顶板地库：450mm洋房、高层：负二层厚200mm,负一层序180mm：6施工缝设置地下设800加宽伸缩后浇带、沉降后浇带K钢筋类型三级钢2.2工程概况工程名称：天津天山谯秀轩（18-23#、4（M5#楼及地下车库）工程建设单位：天津市天山房地产开发有限公司设计单位：天津大学建筑设计研究院监理单位：石家庄东方工程监理有限公司勘察单位：天津华北工程勘察设计有限公司施工单位：江苏天宇建设集团有限公司天津天山俵秀轩（18-23#、40-45#楼及地下军库）工程位于天津市津南区小站镇北马路4.4.2 所有堆放区设置标识牌，标明模板适用范围、吊运保养方法、脱模剂涂刷情况、使用安全、脑量等施工中注意点。每个堆放位置设一工具架，用于放置自制角尺、拖布（两把：一把用模板清理：另一把用手脱模剂涂刷）、清洗桶、工具柄、铁铲子、扫吊（用T扫除积水等）等维护、保养、堆放用具。4.4.3 设专人负贡模板堆放和标识工作，模板堆放应分规恪、分类型集中堆放。模板距两端1/6长度处用通长40X8OnIm木方型起：用红漆在背面标注其编号。4.4.4 进行找平工作：柱模板承垫底部应预先找平，以保证模板位置准确，防止模板底部漏浆。找平方法：在柱钢笳上弹出建筑+50On1.m线，地面剔除突出物及浮浆，在模板内口粘贴3刖厚海绵条，安装模板并校正平直。4.4.5 模板及配件的检杳：按海工需用的模板及配件对其规格数量逐项清点检查，未经修豆或不合格的部件不得使用。5主要施工方法5. 1施工区域划分根据本工程结构形式特点，地卜室结构按照后浇带分段流水进行施工。5.2模板设计5.2.1底板和导墙模板设计底板外侧模采用M2.5水泥砂浆，600高以下为120廊厚砖胎模，600高以上为21011m厚碣胎模，碣胎模上口标高-6.950m,底板上口外墙吊模高度为50Omm:模板采用15厚木胶合板，板缝之间贴密封胶条以防止漏浆，水平方向背楞为IOX80皿方木200,竖向背楞为218钢管水平包800mm,螺杆为M止水螺杆。筏板碣胎模及吊模示意图5.2.2集水坑、电梯井模板设计集水坑、电梯井外模采用24Omm砖胎模，基坑及排水沟距承台桩基较远具备放坡条件的做法详12G901-3第5-6页，坡度Q=60°；紧邻承台、地下室外墙的做法详JK剖面详图。内模采用15刖厚木胶合板按坑大小加工成定型模板，为防止基坑模板上浮，在筒模底板上开设150X150廊的振捣出气孔，并在支撑体系上面堆放钢管、扣件等重物。基坑具备放坡条件的破胎膜做法*rH_n5.2.3(1)地下室外墙培体模板面板采用15廊厚木胶合板，模板外螺楞用50×50mm方管间距2(K)M布置，外横楞用48X3.0mm钢管双拼，竖向间距400mm布置，第一道、第二道间距200m.墙体采用14mm对拉止水螺杆布置间距40011m与3形扣件配套使用.墙体外侧在上、中、下各如一排448X3.0mm钢管顶撑,水平间距180Omm,用作模板垂直度调整，同时将力传至围护桩型钢上：椅体内侧在上、中、下各加一排4>48X3.Omm钢管顶撑，水平间距180Omnb与架体拉结不少丁两排立杆.-2.400X7-6.450X715A模板,50*50储200im三U三三jJBWWt<H8钢管双触向建三。14斓七收m>400地卜室外墙模板剖面示意图.OB.f1.*4M.4B*CIM.-4*|BffiB1.AWffiB1.QWffiB1.QW9itiE1111S11QW1111WDiCn1111wffi1111w1111w1.ESD1111WDn11WffiD11WDSIIW1111wff1.1111wff1.1111wniti观卫PJ1.也亚匹师匹(®旦®邨IXDID1.ItnDII(IHD(Di1.1.iI(H1.1.IE(2)南侧传楼处部位地下室外墙南侧售楼处部位围护桩与地下室外墙距离只有300mm,无法使用传统双面支模,必须采用单面支模的方法，该部位长度约25米。外墙迎水面模板采用混凝土加气块砌筑的砖胎膜，需抹灰并做防水。防水形式同地下室外堵防水,施量要求与地下室外堵防水相同。外堵内侧模板采用15mm胶合板，次龙骨采用50*10Omm。方木尽量用新方木或整方木，避免选择拼接方木。次龙骨竖直方向分布，沿堵的方向间距15OnIm。主龙骨采用小48*3mm单钢管，水平方向分布。沿竖直方向，间距400E一个，此部位模板不设对拉螺杆，使用钢结构斜掾作为单面模板的支撵。斜撵由卜传槽钢制作，槽钢直角边长MOOmm,形状为等腰直角三角形。由钢结构斜撑顶住主龙骨，将内侧模板固定。单面支模支撑系统必须与满堂架子分离形成独立的支撑系统，确保混凝土浇筑时的水平侧压力不会导致梁板支撞系统产生偏移。如下图示意：(3)地下室内墙内墙模板支设参照外墙模板施工，人防部位内墙对拉螺杆均采用止水螺杆。5.2.4框架柱框架柱模板材料选用2440X1220X15am木胶合板，背楞为10X8Omm木方MOOe,模板接缝处需贴海绵条，模板根据柱平面尺寸拼装成大模,柱侧面用短钢管作抱箍，竖向间距400ran,第一道离地面20Omm,钢管之间用14对拉螺杆锁紧，柱模板与顶板架体分上中下：道进行拉结，与架体拉结不少两排立杆：柱子中间设置一道对拉螺杆，直径Mnm.柱模板立面示意图5.2.5梁模板(1)K1.-F1.(300x100)地卜室框梁(梁顶标高一3.320In)项目材质规格(Inm)间距(Be)支撑高度(m)梁截面300x400m5.35模板多层板1220x2440x15梁下龙骨次榭木方40x80100生楞钢管48x3.0900梁他龙骨次楞木方40x80200主楞钢管48x3.0双拼600梁卜.支撑架立杆纵向间距钢管扣件架48×3.0900梁底两侧立杆间距钢管扣件架48x3.0900梁卜支撑架水平杆步距钢管48x3.012005.2.6顶板（地库顶板见地阵i支模专项施工方案，此顶板为主楼地下顶板）采用满常红支撑体系，采用轮扣式钢管支撵加U型支托。楼板模板体系材料选用40X8011m木方，2440X1220X15mm木胶合板.主、次龙闿及各种支撑杆件具体见下表：楼板序度（mm）主龙骨Cmm）次龙骨（三）立杆间距横杆步距主楼：180、20048x3.0钢管双拼990040X80木方200900X9001200纵向剖面图5.2.7汽车坡道圆弧墙采用2440X1220X15面木胶合板拼接,次龙骨采用40X80廊木方,主龙骨采用48钢管.5.2.8门窗洞口以15廊厚木胶板作为面板，100X100mm的木方为背楞加工成定型门窗洞口模,角部用定型角钢固定，并用勾头螺栓拉牢。根据洞口大小设定水平和斜向支撑，上下用连梁内控式定位筋分四道支撑定位，左右两侧与暗柱内控式定位筋分上、中、下固定。地下墙体基触底板与导塔处的水平施工缝位于-6.450tn并采用3顺厚钢板止水带，其它部位施工缝用橡胶膨胀止水条。楼梯留置在楼梯踏步的上三步后浇带快易收口网，见下图梁窝外包塑料薄膜的聚苯板填满或钢丝网封挡5. 2.10埋件安装根据后砌培构造柱平面布理图，在顶板、梁相应位置处预留预埋件。预埋件用中M钢筋与钢板塞焊连接，具体见下图。对应隔墙位置的
