土木工程专业毕业设计结构部分模板.docx

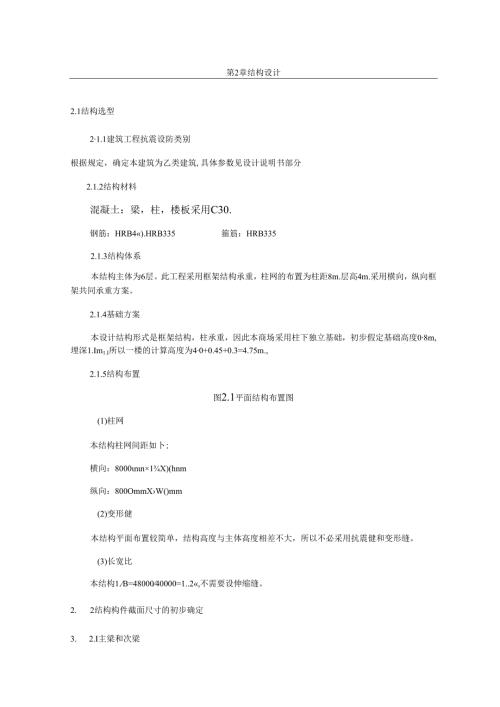

第2章结构设计2.1结构选型21.1建筑工程抗震设防类别根据规定，确定本建筑为乙类建筑,具体参数见设计说明书部分2.1.2结构材料混凝土：梁，柱，楼板采用C30.钢筋：HRB4«).HRB335箍筋：HRB3352.1.3结构体系本结构主体为6层。此工程采用框架结构承重，柱网的布置为柱距8m.层高4m.采用横向，纵向框架共同承重方案。2.1.4基础方案本设计结构形式是框架结构，柱承重，因此本商场采用柱下独立基础，初步假定基础高度08m,埋深1.Im1.I所以一楼的计算高度为40+0.45+0.3=4.75m.,2.1.5结构布置图2.1平面结构布置图(1)柱网本结构柱网间距如卜;横向：8000nn×1¾X)(hnm纵向：800OmmXW()mm(2)变形健本结构平面布置较简单，结构高度与主体高度相差不大，所以不必采用抗震健和变形缝。(3)长宽比本结构1.B=4800040000=1.2«,不需要设伸缩缝。2. 2结构构件截面尺寸的初步确定3. 2.I主梁和次梁U)框架梁初选：h=(1/10-1/18)1.=(1/10-1/18)*8m=().444-().8(X)m.取060Omb=(1/3-1/2)x0.6=0.200-0.300m,取0.30Om。(2)初选次梁h=(1/12-1/18)1.=(1/12-1/18)*8m=0.444m-0.800m.取O.500m,b=(1/3-1/2)*0.500=0.167-0.250m,取O.250m.根据以上计算，截面尺寸定为主梁：30OmmX60Omm;次梁为25OmmX500mm1(1)底层柱釉力估算假定结构的单位荷载为IOKN.N=y.qSnaaY竖向荷载分项系数，可取1.3Q：每个楼层上单位面积竖向荷效标准值,根据审高层建筑混凝土结构技术规程.tq=10KNm1.S:柱层的受荷面积n:柱曾受荷数楼层数a:a=1.05-1.15a:均取1.0。B:柱由框架梁与剪力墙链接时,柱轴力折减系数，可取0.8故N=1.3×10×8×8×6×1.15x1.0x0.8=4592.6KN(2)柱搬面初选安全等级为二级的框架结构，柱的轴压比限值为0.75.=366707mm.AN4592.6XI(XX)"=ufcO.75×I4.3取柱截面为65OmmX65Omm,A=422500>366707m11i2,即可满足要求.(3)验算构造要求：验算该框架柱截面尺寸满足构造要求1.尺寸规定满足要求；2.H11h=4.65=6.2>42.2.3楼板初选根据混凝土结构设计规法(GB5OO1()2OO2)要求，混凝土板应按以下原则进行计算：本方案中板的长边与短边的比为"4=1<2,所以按照双向板计算.连续双向板最小厚度为：1 50×1.=I50×40=80mm且不宜小于80mm,所以板原取1OOmm.2 .2.4框架梁、柱极面相对线刚度的调整以及计算在框架结构中有现浇楼边时,可以作为梁的有效边缘,增大梁的有效刚度,减小框架侧移，故对梁做出以下调整：中间框架梁：1=21,边框架梁：1=151故线刚度如卜Z主梁的截面惯性矩：I=1.12bh9=1.1.2×300×600s=5.4×1.0mmi=E1.1.=3×10.×5.4×1O×1.58000=30375KN.miki=E1.1.=3×5,4×1O.×28OOO=4O5OOKN.m柱的截面惯性矩：1.=1.12bh=1.1.2×650x65()s=1.49×1O1.Ommi=EI/h=3X10.×I.49×IO4750=94100K.me1.Ii-O.9×E1/h0.9×?x|()4x|492；1.01,t=100580kN.一«40002.3荷载计算(D店面:防水层SBS改性沥吉防卷材IO×O.004=0.04kNm2保护层30nm1.:3水泥砂浆20×0.03=0.6kNm2保温层70厚憎水膨胀珍珠岩块7X0.07=0.49kNm2找坡层膨胀珍珠岩(最薄处40r三)：X0.03+0.03,（8X3）X2）×*7=1.12kN/m保护层30mm1:3水泥砂浆20×0.03=0.6kNm,找平层20厚1:3水泥砂浆20×0.02=0.4kNm2结构层100厚现浇钢筋混凝土板25×0.1.=2.5kN11r抹灰10厚混合砂浆17×0.01=0.17kN11r吊顶、管道0.4kN11r合计6.53(2)标准以楼面面层20期磨光大理石0.02×28=0.56kNm1结合层20厚1:2干硬性水泥砂浆0.02×20=0.4kNnF找平层20厚1:3水泥砂浆0.02×20=0.4kN11P填充层60厚陶粒混凝土0.06×8=0.48kNm2结构层100厚现浇钢筋混凝土板0.1×25=2.5kNm2抹灰层10厚混合砂浆0.01×17=0.17kNm2吊顶、管道0.4kNm2合计4.9IkNZmj(3)梁自重主梁：b×h=300rmX60OnnI自重25×0.3×(0.6-0.1)=3.75kNm抹灰层：10厚混合砂浆17×0.01×(0.3+0.01×2K).5×2)=0.224kNm合计3.97kNm次梁:b×h=250mm×500mm自建25X0.25×(0.5-0.1)=2.5kNm抹灰层：10厚混合砂浆17×0.01×(0.250.01×2+0.4×2)=0.182kNm合计2.68kNm(4)柱自重b×h650×65011m自重25X0.65X0.65=10.6kN11抹灰层：10区混合砂浆17X(0.65+0.01)×0.01×4=0.45kNm合计U.05kNm(5)外增自重第一层(基础梁截面尺寸假定为bxh=300mmx400mm)北纵墙：20厚混合砂浆17×(4.75-0.4-0.6)×0.02=1.28kNra外墙砌体(200厚蒸压粉煤灰加气混凝土墙)6×(4.75-0.4-0.6)×0.2=4.5kNm30厚胶粉聚笨颗粒保温层2.3×(4.75-0.4-0.6)×0.03=0.05kNm5厚抗裂砂浆18X(4.75-0.4-0.6)×0.005=0.34kNra22厚刮面扫毛外墙做法水泥砂浆17.0×(4.75-0.4-0.6)×0.022=1.4kNm合计7.78kNn南纵墙玻璃幕墙1.2×4=4.8kNm基础梁至玻璃幕墙下边缘混凝土砌块5.5×(4.75-4.2-0.4)×0.2=0.28kNm合计5.08kNm东西横墙同北纵墙为7.78kNm二到六层：北纵墙：20厚混合砂浆17×(4-0.6)×0.02=1.28kNm外墙砌体(200原蒸压粉煤灰加气混凝十.墙)6×(4-0.6)×0.2=4.5kNm30厚胶粉聚米颗粒保温层2.3×(4-0.6)×0.03=0.05kNm5原抗裂砂浆18X(4-0.6)×0.005=0.34kNm22厚刮面扫毛外墙做法水泥砂浆17.0×(4-0.6)×0.022=1.4kNm合计7.05kNm南纵墙玻璃幕墙1.2X4=4.8kNm合计1.8kNm东西横墙自重与北纵地相同。(6)内隔堵门重1至6层房间以及卫生间轻质分隔墙自重:内隔墙轻质条型墙板厚度20OnIn0.2X(4-0.6)X6=4.08kNm传递2.7800-18.510-7.970017.51分聪0.567.227.593.15-3.293.48-1.45总弯矩8115.96.-28.8748.86193.7-215.7-3.293.48222.37-18.050.004.1. IS就作用下跨中弯矩计算在所示结构的梁端支座弯矩后，欲求梁中弯矩，则需耍根据求得的支座弯矩和各跨的等效荷载分布按平衡条件用叠加法计算，故简化计算如下：u+1/f=28+F4,/=WM+MFq1.M÷fFq1.1.1.22：1.22表2.2EF跨层数q(KN)(KN)KNmV(KN)V(KX)Nm中KXm620.30152.01166.14292.80197.06221.51145.23-169.17516.25119.64369.24223.35193.38160.88121.05-128.55416.25119.61369.24223.35184.35165.39119.93-129.68316.25119.61369.24223.35184.35165.39119.93-129.68216.25119.61369.24223.35184.74165.20119.97-129.63116.25119.64369.24223.37178.-10168.36119.18-130.42表2.3DE跨U数g(KN)I-P(KN)0KNmI8nKNmM中KS11V1(KN)V(KN)620.30152.O1.166.44232.99281.04209.43163.21-151.19516.25119.6-1369.24200.61215.65161.11126.68-122.92416.25119.64369.24196.84215.65163.00127.15-122.45316.25119.6-1369.24196.84215.65163.00127.15-122.45293.40112.81-51.55-51.55-1165.1841.26-22.41-22.414.75柱E611.763.85-3.90-3.90153.853.85-1.93-1.93443.853.85-1.93-1.93433.853.85-1.93-1.93123.853.29-1.79-1.79413.290.00f.69-0.694.75柱D687.2354.01-35.31-35.311531.8640.72-18.15-18.1544
