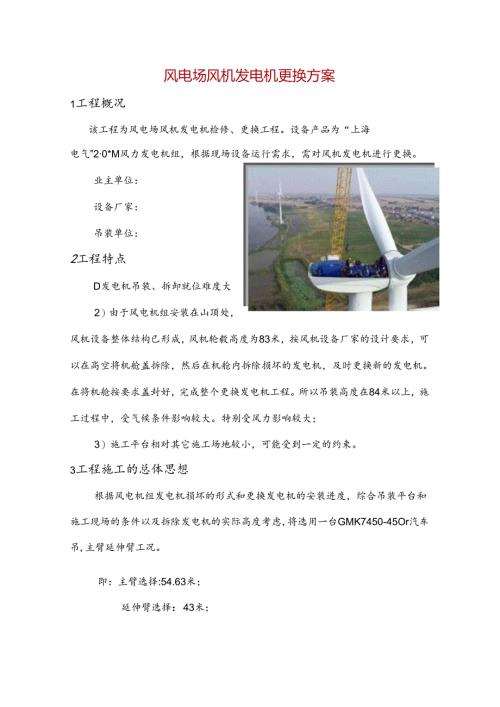

风电场风机发电机更换方案1工程概况该工程为风电场风机发电机检修、更换工程。设备产品为“上海电气”20*M风力发电机组，根据现场设备运行需求，需对风机发电机进行更换。业主单位：设备厂家：吊装单位：2工程特点D发电机吊装、拆卸就位难度大2）由于风电机组安装在山顶处，风机设备整体结构已形成，风机轮毅高度为83米，按风机设备厂家的设计要求，可以在高空将机舱盖拆除，然后在机舱内拆除损坏的发电机，及时更换新的发电机。在将机舱按要求盖封好，完成整个更换发电机工程。所以吊装高度在84米以上，施工过程中，受气候条件影响较大。特别受风力影响较大；3）施工平台相对其它施工场地较小，可能受到一定的约束。3工程施工的总体思想根据风电机组发电机损坏的形式和更换发电机的安装进度，综合吊装平台和施工现场的条件以及拆除发电机的实际高度考虑，将选用一台GMK7450-45Or汽车吊,主臂延伸臂工况。即：主臂选择:54.63米；延伸臂选择：43米；上车配重：60吨;作业半径：24米；额定起重量：11.8吨。单机作业，完成风机发电机的拆除以及更换新的发电机吊装作业。4编制依据D风机发电机参数。（设备厂家安装手册）2）3MK745（）-450t汽车吊的外形尺寸及性能表。后附表3）建设过程安全生产管理条例5工程量施工安装量:序号设备名称重量3单位（件）备注1旧发电机81整体拆除2新发电机81整体安装6施工计划工期计划于01月25日至1月26日7更换发电机施工方法及措施7.1 施工方法7.1.1 施工流程7.1.2 施工方法1）根据现场环境和条件，将风机机舱、叶轮调整偏航，并能够满足拆除和吊装位置。如下图一、图二:图一、叶轮盘至后正视图图二、施工前风机定位侧视图并将机舱、叶轮固定。45Ot汽吊站位。如图450t汽吊吊装站位侧视图45Ot吊机组装延伸臂450吊机组装延伸臂时，应考虑一次性完成吊装和组装延伸臂作业，而且必须留有足锁场地，供辅助吊机组拼延伸臂作业。2)机舱盖拆除按设计要求捆绑，进行机舱盖的拆卸。风揽绳(2*15Om)必须捆绑前、后两端，确认安全后，作业人开始拆除机舱盖的连接摞桂，直到全部松开吊下摆好。3)发电机拆除、更换先将发电机用吊钩上的吊具稳定，然后拆除连接螺栓及联轴器等附件后，确认摞栓和连接点松开后，指挥人员开始起重指挥操作，无关人员退至安全位置，拉好风绳，将发电机慢慢吊离装配位置，直到下放至地面摆好。然后由厂家检查新发电机是否符合安装要求，将检查过符合要求的新发电机吊装至机舱内进行装配。在进行机舱盖吊装和装配。根据厂家力矩值要求及技术规范完成摞检紧固及紧固标示等工作。清理工具，完成机舱内卫生工作。更换发电机使用单根风揽绳(1.*150m),以保证发电机吊装过程中的稳定性。注意：吊机起升时，吊钩与被起吊物及吊索，必须保持垂直状态。如下图出IUU:上松飙釐劫机也摘体加仪以枪的瞋中.过对的1.现场环堂.茶什侑?,功比送用b？U04)tA4Ma乳元送此次将装11：也.工况力：UKHK1.sWffM.6X.vMa)t>t.KWTCPJsTHs21索内5禽文卷哂M，i.8t.双务实xbHt.km>为处定箕«质的鹏徜足丛装密水.如黑斯岂p0幅&D土机"1.MttAtt:<83X).ff1.1.K't.a位,<«».在此状态下，45Or汽车吊用同样的操作过程，分别完成机舱盖和发电机的拆除和装配更换。整个吊装施工过程，由45Ot汽车吊作业完成工况为：主臂延伸臂即:主臂选择54,63米;伸臂选择46米；（延伸相角度为3。度）作业半径24米；额定起重量为11.8吨。发电机重量：8吨，为额定起重量的68%,满足起重性能。工况及性能表附后。8施工人员及设备、机具8.1 主要施工机械、工、器具配备计划一览表：序号名称规格单位数量备注1汽车吊450r台1拆、装发电机2汽车吊5()t台1配合组装延伸臂3运输车拖车台2吊机配重4工具、通勤车台15卸扣3、5吨个8各4个6吊篮个1用于高空作业7其它吊索具付5工程施工用8.2 施工人员的配置8.2.1 现场主要施工人员配置（共计11人）现场负责人1人现场专职安全员1人质量负责人1人高空指挥1人地面指挥1人钳工5人后勤保障1人8.2.2施工组织机构图8.2.3施工过程控制1）在拆装过程中，现场只设一名拆装指挥，该指挥人员应熟悉吊机的性能，了解拆装位置和拆装部件的重量、重心、吊点。在拆装准备工作中，应仔细科学地选择吊具。2）指挥人站在吊车司机视线内的显著位置上，随时保持与司机的联系，让司机清楚拆装意图。3）高空拆装时，另设高空指挥一名（有经验的安装人员），配合拆装指挥通过对讲机与拆装指挥联系，指挥吊车，对话时语句要清楚,简单，明确，避免发生误解。注意：此项施工作业，必须保证高空作业人员在作业时的稳定性,防止高空坠落。杜绝高空抛物和坠物伤及他人的现象发生，设置监护人员。9主要安全质量、技术措施9.1 安全质量要求1）严格遵守个类安全操作规程；2）吊装前对机具进行检查，如：卷场系统进行试运转，确定其完好，运作转正常。3）施工前进行安全技术交底；4）配置专人进行安全监督，并建立完善安全体制；5）劳保用品穿戴齐全，高空作业时，必须穿带好安全带；6）严格各工序质量险收合格确认制，每道工序全部合格后，方可进行下道工序的施工。9.2 安全技术措施1)发电机吊装过程中，注意保护其外观，防止碰撞和被其它硬的物体划伤。2)吊具、吊带以及使用的机具，必须完好无损，满足使用要求。3)吊机站位正确，作业时，吊机站位平稳，并在规定的作业半径范围进行吊装作业，严禁违章、超负荷吊装。4)统一信号指挥，了解起重机性能，指定专人指挥。9.3 安全注意事项D所有施工人员进入施工现场，必须进行安全教育&安全技术交底。2) 作业人员进入施工现场，劳保用品必须穿戴整齐，高空作业人员作业是时，必须扣紧安全带。3) 特种作业人员必须持证上岗，证件必须有效。4) 施工前明确安全责任制，落实责任人，逐级进行安全技术交底，交底要有针对性，作回去安全记录。5) 作业前，必须对工、器具进行检查。禁止使用有安全隐患的工、器具O6) 施工作业人员必须按照安全规程进行操作，不得违章作业。严格执行起重机械“十不吊”规定。附表：GMK7450-45Ot汽车吊外形尺寸及性能表:GMKCnmowh60：CCGnterWO1.ght(0utng9<bAMQeC18JOOg1.A09ofboo<nximonW,O1.Mttboom<xuw1.on316820862%665：IXFttB0rr*rm44M4Q04的XSO%33401Te1.sec.I0.00044o080088088088OMOMTd.sec.I1.0.00000OOOG44euanOMOM008Td.sec.I1.1.0.000.00OOOOOOODOa440880.88088：；000OOOOOOOOOOOOOOO0044088Smrgrmgc3RdAAnm*cd6rfI1.O0614.0185ta!5.0!7SId1.185ICOMS17217fiIrfi18.0UO1SIe1.幄51&63S1421471U153150tt.112713414J)143UB13.1107112121120H31X0W4118J104IOB117V1212B1t.71139096»01105111117t1.1s1204Sf1810.51031B28792X:c08；.17J62eM03Mn7781&4OOon.16671IA1.O74005.662127175706J6<6420S35B，77.064fiSB59440505464Z5.45。484«4.04.65.1&045413J37404J4B504J37X23.12050.04D4S4J413420252J2252.03J424133U!7t15MO3S3。332S1015t16.O33372S1，U68.031asIO1260.029146207481.<0cdst430UuPfirm)CWrdIPMd9M8M7MBV1.
