原料库给排水及采暖施工方案.docx

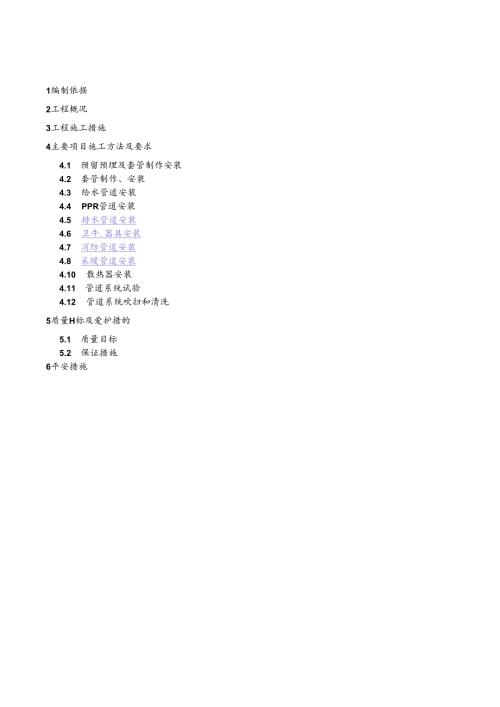

1编制依据2工程概况3工程施工措施4主要项目施工方法及要求4.1 预留预埋及套管制作安装4.2 套管制作、安装4.3 给水管道安装4.4 PPR管道安装4.5 排水管道安装4.6 卫牛.器具安装4.7 消防管道安装4.8 采暧管道安装4.10 散热器安装4.11 管道系统试验4.12 管道系统吹扫和清洗5质量H标及爱护措的5.1 质量目标5.2 保证措施6平安措施1编制依据1施工图'图纸会审记录及相关技术资料；1.2 我国现行质量标准、相关施工及验收规范；1.3 建筑给排水及采暖工程施工质量验收规量(GB50242-2002)；E建筑安装工程质量检验评定统一标准(GB50300-2001)；E建筑给水聚丙端(PP-R)管道工程技术规程：E给水那料管安装图集PP-R给水管安装02SS405-2；1.4 施工现场条件和勘察资料；1.5 我公司同类建筑施工积累的丰富施工阅历2工程概况本工程为河北艮阳水性涂料有限公司成品库一，地上一层钢结构建筑，室内外高差0.45米，建筑面积537611冻土深度0.58米。本仓库火灾危急性为戊类，耐火等级按二缎设计。给排水工程主要内容有：给水系统采纳冷水PP-R管材，排水系统、雨水系统采纳PyC-1.管材，粘胶连接：消防系统明装部分采纳焊接钢管焊接，埋地部分果纳铸铁管，承口橡胶圈密封接口。采暖工程采纳上供上回异程式系统，管道采纳焊接钢管，管径学32丝接，管径大于32焊接，采纳XHGZ601/100O型散热器采暖。3工程捕工措捕针对本工程特点，我公司将制定具体的施工进度支配，报监理单位及建设单位枇准，以进行进度限制。批准后我公司将严格按施工进度支配开展工作，确保在招标文件要求工期范围内保质保量地完成施工任务。我公司一方面严格现场平面布置，另一方面，我公司将加大材料供应支配审核力度，全部施工需材料、特殊是较为占场地材料，应提前编制材料供应支配，尽快审核并快速购买，保证材料供应刚好。在此基础上，我公司还将严格材料进场报审制度，每批材料进入现场必需供应所需材料检验资料和质量文件，报监理单位批准后方可投入运用，确保材料质量，加快周转速度，以尺量避开闲置、储存、奢侈材料、占用施工场地C同时，我公司还招加大建筑垃圾清理力度，每天派专人负责，保证建筑垃圾不占用施工现场。施工完后，刚好组织周转材料退场。本工程给排水及采暧系统必需做好大量预留孔洞和预埋套管工作，必需协作土建主体施工。本工程工期较案，安装工程必需紧密协作土建工程进度，实行有力的抢工措施，细心组织施工，能保证工程的总工期.4主要项目熊工方法及要求给排水施工依次：洞口预留、套管制作安装一给排水埋地干管安装一给排水主干管安装一持水支管安装一卫生器具安装一给水支管安装一施工试验一竣工清理4.1 预留预埋及套管制作安装预留埋时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，尿好孔洞的部位，将预制好的模盒、很埋件在绑扎钢筋前按标记固定牢，模盒内塞入纸团、木粉等物，在浇注时有专人看护，以免移位；4.2 套管IW作、安装4. 2.1本工程套管采纳钢制套管。4.2.2套管制作4.2.2.1套管直径应比管径大两号，若管路保温，套管直径=管路直径+2X（保温层厚度+外黑爱护层理度），4.2.2.2穿墙套管长度应等于墙体厚度；穿梭板套管长度应为楼板厚度加20mm,厨卫间加50m11,4.3给水管道安装4.3.1 给水引入管与排水排出管的水平净拒不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于05米，交叉铺设时，垂直净距不得小于0.15米，且给水管在上；4.3.2 3.2给水横管宜有0002'0.005的坡度坡向泄水装置；4.3.3 给水立管和装有3个或3个以上配水点的支管始端，均应安可拆装的连接件；4.3.4 管道上的阀门位上的朝向要便于运用和修理，管径50mm以下，宜采纳截止阀，管径大于50mm,宜果纳同阀;4. 4PPR管道安装4. 4.1给水管道采纳PP-R冷水管热熔连接。5. 4.2操作要点裁切：切断管材时，必需运用切管器垂立切断；热熔：当络接器加热到260'C时，管材和管配件同时推动熔接器内，并加热5杪以上；焊接：把已加热的管材和管件垂直推动并维持5杪以上，推动时用力不要过猛，以防止管头弯曲。6. 4.3热熔接时留意事项连接端面必需清洁、干燥、无油：管材和管件用双手推动熔接器模具内，应限制肯定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。热烙连接技术参数：管材外径（U）Ig接深度（U）加热时间（秒）BftRtn（秒）冷却时间（秒）备注2014.55432516.07433218.08644020.512644.4.4试压验收管道水压试验应符合以下规定:热熔连接管道，水压时间应在24小时后进行；水压试验前，管道应固定，接头需明露；用手动泵加压，升压时间不小于10分钟，压力表精度为0.01MPA；至规定试验压力，稳压1小时，测试压力降不得超过005MPa;在工作压力的1.15倍状态下，稳压2小时，压降不得超过0.03MPa,同时检直各连接处不得渗露。7. 4.5PP-R管安装完毕,成品爱护措施未进入竣工清理阶段时，先用加用般料膜缠绕爱护，待土建工序完毕后，拆去塑料膜。8. 4.7其它管道连接运用热熔工具时，应遵守电器工具平安操作规程，留意防潮和蛀物污染:操作现场不得有明火，严禁对PP-R管材进行明火烘弯。直埋暗管隐藏后，应在墙面或地面标明暗管的位置和走向，严禁在管上冲击或有压钉等尖锐物体：PP-R管道不得作为拉攀、吊架等运用。管材和管配件应存放在通风艮好的库房和简易棚内，不得齐天存放，防止阳光直射，留意防火平安，距离热源不得小干1米。搬运管材和管配件时，应当心轻放，避开油污，与尖锐物品碰撞和抛、摔、拖等。46排水管道安装9. 6.1一般规定4.6.1.1指水管道的横管与横管，横管与立管的连接，应运用45度三通或45度四通和90度斜三通或90度斜四通，应运用45度弯头或弯曲半径不小于4倍管径的90度弯头；4.6.1.2在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上设置清扫口，污水管道起点的清扫口与管道相垂直的墙面距离，不得小于20OnIm,若污水管道起点设置堵头代替清扫口，堵头与墙面距离不得小于400mm;4.6.2室内排水管安装4.6.2.1总则D在旃工过程中，协作土建作好管道穿越墙壁的预留孔洞；孔洞尺寸当设计未规定时，可比管材外径大50ToonIm;管道安装前，应检查预留孔的位置和标高，并清除管材和管件上污垢；4）管道的配管要求：锯管长度依据实测并结合各连接件的尺寸逐段确定；4. 6.2.2材料要求D管材、管件等材料有产品合格证，管材标有规格、生产厂的厂名和执行的标准号，管件上有明显的商标和规格，包装上标有批号、数量、生产日期和检验代号；管材水平堆放在平整的地面上，用支撑物支壁时，支垫宽度不小于75mm,间距不大于1000mm,外悬的端部不大于500mm,登置高度不超过1500bi11;2）管件凡能立放的，逐层码放整齐；不能立放的管件，应顺向或使其承口插口相对地排列整齐；5. 6.2.3管道安装D按管道系统和卫生设备的设计位置，结合设备排水口的尺寸与排水管管口施工要求，怖作土建结构施工，在墙上预留孔洞或预埋管件：2）按管道走向及各管段的中心线标记进行测量，绘制实测小样图，具体注明尺寸;3）按实测小样图选定合格的管材和管件，进行配管；预制的管段配制完成后按小样图核对节点尺寸及管件接口朝向；力管道安装自下而上分层进行，先安装立管，再安装横管，连续施工；5）管道系统安装完成后，对管道进行外观和安装尺寸检查：4.6.2.4立管安装（1）立管安装前，先按立管布置位置在墙面划线并安装管道支架：（2）安装立管时，先将管段扶正，再按要求安装伸缩节，将管子插口试插入伸缩节承口底部，将管子拉出预留间隙，在管端划出标记，最终将管端插口平直插入伸缩节承橡胶圈中，用力应均衡，不得摇挤；安装完毕，随即将立管固定；1.6.2.5横管安装D将预制好的管段用铁丝临时吊挂，查看无误后再进行粘接;2）粘接后快速摆正位置，校正管道坡度，用木模卡车接口，紧住铁妁临时加以冏定,待粘接固化后，再紧固支承件，但不宜卡箍过紧：3）拆除临时铁丝，并将接口临时封产;4）洞口支模浇筑水泥砂浆封堵；5）安装后的管道严禁攀踏或借作他用；4626管道检验项目、允许偏差及检验方法r；-检验项目允许偏差检验方法I立管垂直度（1）每米高度不大于3mm；（2） 5米内，全高不大于10nun；（3） 5米以上，每米水大于10mm；全高不大于30mmO挂线附和用钢卷尺测量2横管弯曲度（1）每米高度不大干2mm：（2）1米内,全高不大于8mm；（3）10米以上，每米水大于8mm作水平尺、直尺和拉线测量3卫生器具排水管口及横支管口的坐标单独器具不大于±10«；成排器具不大于±5mm.用水平尺或钢卷尺测量4横干管坡度不得小于最小坡度用水平尺或钢卷尺测量5卫生设备接口标高单独器具不大于±10mm：成排器具不大于±5mm,用水平尺或钢卷尺测量I4.6.2.7验收前检查和校验D连接点或接口的整齐、坚固和密封性；2）支承件和固定支架安装位置的精确性和坚固性；3）伸缩节设置与安装的精确性，伸缩节预留伸缩量的精确性；4）排水系统按规定作灌水试验，灌水高度不低于底层卫生器具的上边缘满水15分钟水面下降后再灌满视察5分钟液面不下降，管道及接口无渗漏为合格。4. 6.2.8质量要求:D承插管道的接口，应以麻性填充，用石棉水泥打口，塑料排水管为承插粘接；2）排水管道的横管与横管，横管与立管的连接，应运用45度三通或45度四通和90度斜三通或90度斜四通，应运用45度弯头或弯曲半径不小于4倍管径的90度弯头；3）塑料排水横管固定件间距为公称直径的10倍，尚墙净距大于40mm时，应采纳角钢支架固定，F.型卡应外套塑料管，与角纲支架间加软垫片，立管底部的弯管处应有支城；4.8 卫生器具安装4.8.1 卫生器具间距应符合以下规定4.8.1.1 第一具洗面盆与恻墙面净距不应小于0.55米;4.8.1.2 大便器中心与两例障碍物的净距不得小于0.45米;4.8.2 地漏应设于地面的最低处，其顶面应低于设置处地面5mm,地漏水封高度不得小于50m%DN50、DN75、DN100的扣盅高度分别为90、99、108mm；4.8.3 卫生器具的排水管用口位置应正确，并应怖作土建作好预留预埋工作；安装时用膨胀螺栓固定；坐便器低水和应靠墙安装；4.8.4 与卫生器具连接的给水管不宜运用金属软管或那料软管，特殊状况运用时，应采纳承压实力不小于06Ma带复合层的软管.4.8.5 8.5卫生器具坐标及水平度的确定把卫生间具体大样图现场放线确定卫生罂具位置，做到位置合适，坐标精确，水平度的限制采纳三级监测制度，班组自检，项目市监，公司抽监的制度。4.8.6 卫生罂具的固定：跨式大便器洗脸盆等均采纳玻璃胶打边固定。4.8.7 卫生罂具给排水支管的安装及防漏水措施。4.8.8 卫生罂具间距应符合以下规定4.8.9 8.1第一具洗面盆与恻墙面净更不应小于0.55米；
