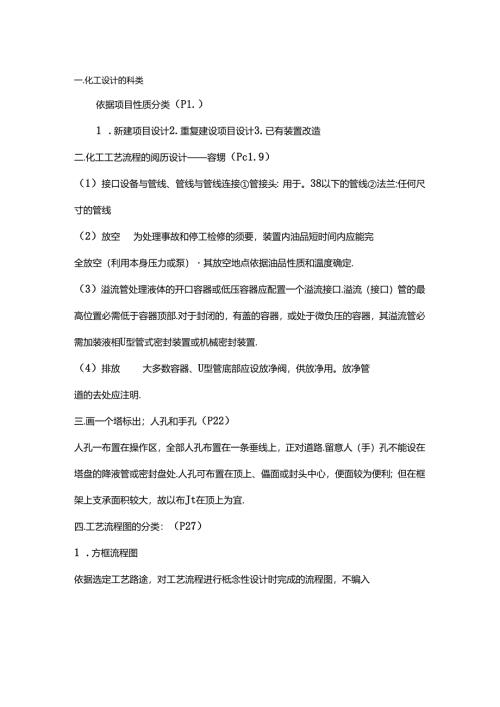

一.化工设计的科类依据项目性质分类（P1.）1 .新建项目设计2.重复建设项目设计3.已有装置改造二.化工工艺流程的阅历设计容甥（Pc1.9）（1）接口设备与管线、管线与管线连接管接头：用于。38以下的管线法兰:任何尺寸的管线（2）放空为处理事故和停工检修的须要，装置内油品短时间内应能完全放空（利用本身压力或泵）其放空地点依据油品性质和温度确定.（3）溢流管处理液体的开口容器或低压容器应配置一个溢流接口.溢流（接口）管的最高位置必需低于容器顶部.对于封闭的，有盖的容器，或处于微负压的容器，其溢流管必需加装液相U型管式密封装置或机械密封装置.（4）排放大多数容器、U型管底部应设放净阀，供放净用。放净管道的去处应注明.三.画一个塔标出；人孔和手孔（P22）人孔一布置在操作区，全部人孔布置在一条垂线上，正对道路.留意人（手）孔不能设在塔盘的降液管或密封盘处.人孔可布置在顶上、儡面或封头中心，便面较为便利；但在框架上支承面积较大，故以布Jt在顶上为宜.四.工艺流程图的分类：（P27）1 .方框流程图依据选定工艺路途，对工艺流程进行柢念性设计时完成的流程图，不编入设计文件，多用于项目建议书、可行性探讨报告等.一般用方框、文字表示一个单元，用箭头表示物流方向，表示化学加工过程的轮廓.阿司匹林的生产工艺流程框图2 .工艺流程草图设计初始阶段用来表达整个工厂或车间生产流程的图样，不编入设计文件.定性标出由原料转化成产品的变更、流向以与所采纳的各种化工单元与设备，供设计起先时工艺方案探讨.e*t*I：XW3 .工艺物料流程图PFD完成物料衡算和热景衡算后，以图形与表格的形式反映物料衡算和热量衡算的结果，即绘制工艺物料流程图.工艺物料流程图列入初步设计阶段的设计文件，为设计审查供应资料.也作为生产掾作和技术改造的参考资料设计档案资料.工艺物料流程图中;采纳常用图例表示出主要工艺设备与部分关他的悔助设备；用箭头表示物流方向，标注工艺设备位号和名称；用表格表示出各物流的T、p、Vs、组成；在有热量变更的设备旁，标出羯计重值.物料表包括物料名称、质量流量、质量分数、摩尔流量和摩尔分率.有时还列出物料的某些参数如温度、压力、密度等I序号111一I序号121FI序号|13|VII12R1102WTHJ氯笨硝化的物料流程图五.PID图的组成（P35）«（1）设备图形与管畿、管件（2）标注（3）图例（4）标题栏六.图线和字体Pn）图中工艺物料管道用粗实线，协助管道用中粗线，其它用细实线.七.图中的设备（机器）用中线条，阀门、管件和管道附件都用细实线绘制粗实线:0.60.9mi；中粗线：O.30.511三n;细实线：0.150.2511mA.标注的内容：设备在图上应标注位号与名称.九.标注的方式：设备位号、名称一般标注在相应设备图形上方或下方.常用设各代号（P34）：泵P,反应器R,换热卷E,容器（槽，C）V,塔T十.管道的标注（P35）一般横向管道标注在管道上方，竖向管道（宜管）标注在管道左边.分段注明管道号（管段号）、管径、管道等级与隔热管道号和管径为一组，用一短横线隔开I管道等级和隔热为另一组，用一短横线隔开，两组间留适当的空隙。P1.()301-50恂料代号主项代号,首段第序号管道号H隔热代号-心衿地等WB（八）P1.O301B57×3.5物料代号一III11I漳年主XH代号'I曾怜竹段顺序号1I饯M代号（b）管ii1.等烟图2-7管道的标注十一.仪表代号（P39）序号功能代号序号功能代号1指示I5积分Q2记录R6连锁S3限制C7变送T4报警A十二.离心泵的自控方案（P42）1、离心泵基本流程包括：入口阀、出口阀、出口处的止回阀、出口压力表、泵体前后设放净阀.2、筒洁管路流量调整方式（八）出口节流（干脆节流法）优点：筒洁易行，普遍采纳.缺点：能耗大.限制：不相宜于正常流量低于额定流量30%以下的场合。（b）通过变更回路河门的开度来调整流量.优点:可用于液体流量偏低的场合缺点:要消耗一部分高压液体能量,使泵的总效率下降.十四.原材料的消耗定额（P1.OO）/理论消耗量：只和化学反应有关1 .原材料的消焉定额实际消耗量：极少等于理论量衡量实际消耗量和理论消耗量差别的指标；转化率、选择性、收率、限制反应物、过反应物。2 .转化率：原料中某一反应物转化掉的量（摩尔）与初始反应物的公（摩尔）的比值，它是化学反应进程的一个标记.转化率=X100%3 .选择性：当同一种原料可以转化为几种产物，即同时存在主反应和副反应时，选择性表示实际转化为目的产物的原料的量（摩尔）与被转化掉的原料的量（摩尔）的比值.选择性=牛成11的产物所消耗的反检物4×1QQ%披粘化掉的总料的量4 .收率t原料转化为目的产物的量（摩尔）与进反应系统的初始量（摩尔）的比值.斗：成口的产物所死的反应物Irt收率=反应物的进料代收率=转化率X选择性十五.物料衡算（P1.M）例3-4反应过程的物料衡算计算方法干脆计算法.有些化学反应过程的物料衡算，有时只含一个未知量或期成，这类问题比较倚洁，通常可依据化学反应式干脆求解，不必列出街算式。元素平衡.d两用反应速率进行物料衡算。以节点进行衡算.十六.热量衡算（P122例42）P126例43十七.设备分类（P128习题10）?+.离心泵适用范圉（P133）在输送温度下介质黏度不宜大于6.50XIO4m,s,否则会使泵效率降低许多；流量小扬程高的不宜选用一般离心泵，可考虑选用高速离心泵：介质中溶解或夹带气体量大于5%（体积）时，不宜选用离心泵；要求流量变更大扬程变更小者选用平坦的（Hi曲线离心泵，而要求流量变更小扬程变更大者直选用徒降的QT曲线离心泵；在介质中含有固体颗粒在3%以下的，宜选用一般离心泵，超过3%时要选用特殊结构离心泵.十九、化工车间包括：(P155)1 .生产设猫：原料工段、生产工段、成品工段、回收工段、限制室、贮罐区、骞天堆场2 .生产协助设施：化验室、机修间、动力间、变电配电室、除尘室、通风室3 .行政福利设施：办公室、休息室、更衣室、浴室、JI所4 .其他特殊用室：劳动爱护室、保健室车间平面布置一将上述车间组成在平面上进行组合布置.二十、车间平面布置方案(P157)1) I型(长方形)：总图布置、设备布置和管线布置便利，有利自然采光和通风。缺点：流程长，车间过长，常用于中小型车间茹量用工j二J.三三三>Ma.2、1.型，T型：适应地形与生产流程的须要也有采纳1.型、T型;缺点：采纳1.型、T型应充分考虑采光、通风、通道和立面等各方面因索，适用于较困难的车间.二十一、车间设备布置符合平安技术要求(P159)尽可能使工人背光操作，高大设备逑开靠窗布置，以免影响采光.有效地利用自然对流通风：对放热量大或产生易燃、易爆、有毒气体成粉尘的工段，尽量采纳I1.天布置；不能露天布置时，须采纳机械送、»风装置.有防火、防爆要求的设备危急等纵相同设备尽量集中在一个区城，并设计防爆建筑物、设置防爆墙等措施.对产生或接触腐蚀性介质的设备，除采纳基础防护外，设备四周地面、墙、梁、柱都需实行防护措施.二十二、塔设备布置的方式有：(P163)(1)独立布置一单塔或特殊高的塔可采纳独立布置.利用塔身设操作平台，供进出人孔、操作、修理仪表与阀门之用.(2)成列布置有两个或两个以上塔或立式容器时，采纳中心线对齐，在塔间设置我合平台，平台间留有缝隙满意塔身的福胀冷缩。(3)成组布置对结构和大小相像的塔，可采纳双排或成三角形布置，这样，可以利用平台将塔联系在一起以提高其稳定性.(4)沿建筑物或框架布置一将塔布置在建筑物或框架的旁边，利用框架提高其稳定性和设置平台、梯子.(5)室内或框架内布置较小的塔常安装在室内或框架中，平台和管道都支承在建筑物上，冷凝器可装在屋顶上或吊在屋顶梁下，利用位差富力回流.二十三、设备布置图的内容(P166)2) )一组视图一表法厂房建筑基本结构与设备在其内外的布置状况.以平面布图为主，部分为立面布置图.(2)尺寸与标注一注写与设备布置有关的尺寸与建筑定位轴线编号、设备的位号与名称等.(3)安装方位标一表示安装方位基准的图标.(4)设备一览表一将设备位号、名称、技术规格、有关叁数列表.(5)说明与附注一对设备安装有特殊要求的进行说明.(6)标题栏一澳写图名、图号、比例和设计者等.二十四、设备布置图的视图的一般要求(P167)绘图比例通常采纳1：50,1：100,在个别状况下(如大型贮罐或仓库等)可采纳1：200或1：500。允许在一张图纸上各视图采纳不同的比例,将主要采纳比例注明在标题栏中，个别视图不同比例则在该视图名称的下方或右方予以注明.图幅一般采纳一号图纸，如需分开绘制在几张图纸上，则每张图纸的幅面应力求统一.二十五、管路布置设计的原则(P185)1 .物料因素(1)输送易燃、易爆、有毒与有腐蚀性物料的管道不得铺设在生活间、楼梯、走廊和门等处，这些管道应设置平安阀、防爆膜、阻火器和水封等防火防修装，放空管应引至指定地点或高过屋面2m以上.(2)有腐蚀性物料管道，铺设在通道上空和并列管线下方或外侧.(3)管道铺设时应有肯定坡度，方向沿物流方向.坡度大小一般为1.10051000.(4)真空管线应尽量短，削减弯头和阀门，以减小阻力，提高真空度.2 .考虑博工、操作与修理(1)管道应尽集中布置在公用管架上，平行直走，少拐弯，少交叉，不阻碍门窗开启和设备、阀门与管件的安装修理，并列管道的阀门应尽错开.(2)支管多的管道布置在并行管线的外侧，气体支管应从上方引出，液体支管应从下方引出，尽量避开出现“气袋”、“口袋”和“盲肠”.(3)室内管道应尽量沿墙铺设，或固定在墙上管架上，管道与墙面之间距离要满意管件、阀门的操作、安装和修理.(4)阀门和仪表的安装高度要考虑操作便利和平安.3 .平安生产?(1)不锈钢管不得与一般玻钢制的管架干脆接触，以免产生因电位差造成腐蚀核心.(2)干脆埋地或铺设在管沟中的管道通过道路时应加套管爱护.（3）距离较近的两设备间，管路一般不应直连，一般采纳45度或90度弯接.二十六、管路支架类型（P187）管道支架按作用分类：固定支架一用在管道不允许有任何位移的地方：清动支架一只起支撑作用，允许管道在平面上有肯定的位移；导向支架一只允许轴向位移不允许横向位移；弹簧吊架一管道有垂直位移的状况.二十七、管路连接方式（图）（P194）法兰连接H-3E3承插连接s（CZ÷螺纹连接11焊接j,=I-'1（单线）（双线）图641管道连接方式的画法?二十八、项目经济三个基准I时间、金钱和利润.（P213）二十九、工程投资经济评价的方法：静态评价、动态评价.（P213）三十、工程概算项目的划分1、工程费用工程费用系指干脆构成固定资产项目的费用.它是由主要生产项目、协助生产项目、公用工程（供排水；供电与电讯1供汽；总图运输；厂区之内的外管）、服务性工程项目、生活福利工程项目与厂外工
