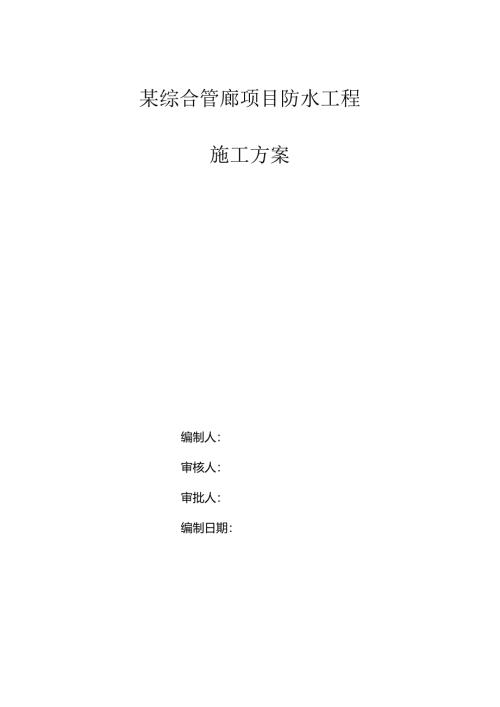

某综合管廊项目防水工程施工方案.docx

某综合管廊项目防水工程施工方案编制人：审核人：审批人：编制日期：XXX工程局有限公司1编制依据42工程概况53施工总体安排63.1设立现场施工领导小组63.2设立分包队伍管理班子63.3劳动力安排：64施工工艺74.1施工准备74.1.1材料准备74.1.2施工机具74.1.3作业条件74.1.4班组人员素质与培训要求74.2主要施工方法74.2.1工艺流程84.2.2施工工序84.2.3基层处理84.2.4冷底子油施工84.2.5卷材附加层施工94.2.6卷材敷设94.3防水保护层施工104. 5后浇带防水施工115质量保证体系及措施124.1 质量管理组织机构125. 2质量保证措施126成品保护147文明施工措施151、XXX市XXX区综合管廊施工图纸02.地下防水工程质址验收规范GB50208-20113、建筑工程施工质量:险收统一标准GB50300-20134,地下工程防水技术规范GB50108-20015、施工手册第四版XXX市XXX区综合管廊项目以汉文化为依托，以文化旅游为核心，建设集文化产业-旅游观光-休闲度假-康体疗养-商贸会展-安居生活为一体的综合性生态新城区，区内总面积27.75平方公里。在西二环路、翠屏路、博里路、XXX路、（傥骆路-博里路）、衰雪路、石门路上形成环状管廊并向四周辐射：在岳阳路、石马路西段、天汉大道、傥骆路及康定路设置连接管廊，与环形管观有机结合。XXX路综合管廊（傥骆路-博望路）为干线管庙，西起傥骆路，东至博望路,全长5.211km。管廊结构防水遵循“以防为主、刚柔相济、多道防线、因地制宜、综合治理的原则。”管廊防水体系主要包括结构自防水、接缝防水、附加防水以及辅助排水措施等。综合管廊标准段混凝土抗渗等级为P8,结构主体的顶板、底板、侧墙除钢筋混凝土自防水外，采用两道4mm厚SBS改性沥青防水卷材，其中最外层为耐根穿媚防水卷材.顶（底）板采用50mm厚C20细石混凝土保护：侧墙采用20mm厚1:2.5水泥砂浆和60mm厚聚苯板保护。变形缝处防水采用中埋式橡胶止水带与外贴式止水带组合使用的方式。施工缝采用中埋式橡胶止水带的方式。本工程由XXX文化旅游投资集团有限公司投资建设,XXX勘测设计研究院有限公司设计，XXX勘测工程公司勘探。XXX工程局有限公司承建.XXX建设工程咨询西北有限公司XXXXXX区工程监理中心监理负责人：XXX监理单位：XXX建设监理有限公司监理负货人：XXX3施工总体安排本工程地下防水施工要求施工周期短，版量要求高：先施工底板防水工程再施工外墙及顶板防水：为了确保工程质量及进度,保证安全施工，采取以下措施:1.1 设立现场施工领导小组生产经理负成现场的安全生产、工程质量、进度和后勤保障工作。防水工作的开展以管廊结构施工为主导，根据结构施工进展情况及时安排防水施工。3. 2设立分包队伍管理班子防水分包队伍设四领班名：技术员一名：施工员名：安全员名；质检员一名°4. 3劳动力安排：防水工程选用有资质、有经验的专业队伍进场，以分包的形式组织施工：计划投入劳力基础底板10人,外墙10人，顶板6人。4.1施工准备4. 1.1材料准备本工程采用两道-Inun厚SBS改性沥青防水卷材，其中最外层为耐根穿剌防水卷材及冷底子油。4. 1.2施工机具滚刷、毛刷、铁短、刮板、钢丝刷、扫帚、抹布、台秤、水桶、称料桶、拌料桶、搅拌器、汽油喷灯、压子、剪子、卷尺。5. 1.3作业条件（D、基底必须符合设计和施工验收规范的规定，在防水层铺贴前应进行哙霰工程检查验收。（2）、铺贴防水层的基层应干燥、平整、牢固，并不得有空鼓、开裂及起砂、脱皮等缺陷，阴阳角处，应做成圆孤形成钝角。（3）、防水层施工所用的各类材料、储存和保管远离火源，施工操作时，严禁烟火。（4）、防水层施工不得在雨天、潮湿环境或5级风力以上环境进行。（5）、人员要求：施工人员必须为具备防水操作证的技术熟练的工人。（6）、样板作业：施工前确定施工工艺，操作要求及细部、节点做法，并向班组进行书面和现场交底。样板作业合格,方可进行大面积施工。4.1.4班组人员素质与培训要求本工程防水施工选用具有专业资质的专业防水公司施工，其工人均具有多年的防水施工经验。其现场的专业技术人员，要求经验丰富，能达到项目部对于班组人员的素质及技术要求.4.2主要施工方法4. 2.1工艺流程基底清理材附加层卷材敷设防水检查验收防水保护乂施工5. 2.2施工工序（1）、卷材防水层施工先做卷材附加层。（2）、外墙防水层底部自墙根部开始铺设。（3）、外墙卷材铺贴条幅方向为垂直于水平面，窗处的防水卷材压住低处的防水卷材。（4）、上下两整防水卷材不得垂直铺贴，上下两乂铺贴时应当错开1.3'1.2同时还应保证防水卷材的搭接长度.（5）、防水施工生产过程中落实生产负责人、质量负贡、安全负贡人等相关人员。6. 2.3基层处理（1），底层清理：凿刀、破刀砍掉睑表面的泥浆，凿平出地面部分校表面,清扫干净后，用清水冲洗直至睑表面干净、无灰、无油污。外墙面应将对拉螺栓钢筋切断至与墙面平，然后在钢筋头上涂刷防锈漆，外墙防水螺杆孔应清理干净后用防水砂浆抹平后再施工防水层。<2）.基层的含水率必须在9%以下，基层的检查、清理、修整应符合要求。（3）、当地下水位较高时，应先做好降水工作，将地下水降低到防水地板下500mm,并保持到防水层施工完成周围回填土为止。4. 2.4冷底了油施工<1），基面要求平整、牢固、干净、不平及裂缝处需找平，阴阳角做成圆弧角（圆瓠的半径大于50n三O（2）、将基乂表面清理干净后，涂刷冷底子油两道，大面涂刷前，应将边角、等处先涂刷i遍，然后大面枳涂刷第-遍，待第一遍涂刷冷底油干燥后，再涂刷第二遍，要求涂刷均匀无漏底，干燥后方可辅粘卷材。4.2.5卷材附加层施工在阴阳角、变形缝、管道根,拐角等处按设计要求先做卷材附加层，卷材附加层的宽度每边不得小于250mm,阴阳附加层示意图卷材附加层做法42.6卷材敷设铺贴卷材时卷材搭接宽度：两幅卷材短边和长边的搭接宽度均为100mm；铺贴在立地上的卷材高度为600e,一股可用叉接法，板顶卷材相互连接，将上端收头固定在墙上。根据本工程实际情况，采用热熔法施工，施工时首先卷材应该摆正，点燃喷灯或喷枪,用喷灯或喷枪加热卷材和基础层,喷灯头或喷枪头距卷材300Inm为宜，加热需均匀，将卷材表面融化后即可向前均匀滚铺，必须压实压平，在卷材还未冷却前，用抹子把边封好。注意：必须掌握火候，让卷材表面微融化，火候太轻粘接不好：火候太重容易烤伤卷材，尤其注意不得烤伤胎基布。底板防水卷材自底板外沿翻起向上，在底板与外墙转角处，做宽度为50OnIm的卷材附加层，地板和外增上边各外升250mm。从底板至60OmnI的高度内一股不允许有横向接头，当接头不能错开时，坚决不能出现内外层防水卷材接头在同一水平面的现象，外墙的卷材接头搭接100间。1.3防水保护层施工卷材防水层铺ik八""J,1K1111fM5十用.Ianps1.1.人P>1hAj方可进f/卜,到工序施工，底板及顶板的防水保护层均采用50mm厚C20细石混凝土保护，侧墙采用20mm厚1:2.5水泥砂浆和60mm厚聚茶板保护，施工时应注意防水层已经通过隐蔽验收和施工过程中的成品保护。保护层施工时应注意对防水层的成品保护，严禁小车直接推上防水层，注意保护防水卷材。保护层的序度要均匀，表面保持水平。外墙施工保护层的，在施工过程中应注意硬物不能碰伤卷材，保护层施工至室外+0.50时，注意用嵌缝密封育将缝隙塞严。4.4接缝防水（I）变形舞变形健宽度为30m,采用中埋式橡胶止水带与外贴式止水带组合使用的方式。（2）施工缝防水混凝土应连续浇筑，宜少留施工缝。当用设施工缝时，墙体水平施工缝不应留在剪力墙最大处或底板与测堵（或中隔板）的交接处,应留在高山底板表面不小于300E的墙体上。水平施工缝采用止水钢板的止水方式。水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清楚，然后铺设净浆或涂刷水泥基渗透结晶型防水涂料等材料，并及时浇筑混凝土。（3）出线孔防水综合管廊给水、再生水、热力、电力、电信出线口采用套管防水，防水套管采用02S404防水套管图集中的刚性防水套管（A型）和刚性防水套管（B型），做法详见图集。4. 5后浇带防水施工施工后浇带防水做法：按照图纸设计要求，在后浇带处加铺一道防水卷材,注意加铺卷材的尺寸应符合图纸设计要求。5质量保证体系及措施5. 1防量管理组织机构项目部质量组织机构由项目经理、总工程师、专职质检工程师、质检员、材科员、试验员（工程师）、测量员、施工班组构成等。版员管理组织机构图见下图项口经理商务经理生产经理质检工程师施工班组6. 2质量保证措施< 1）基层应平整，无空鼓、起砂,阴阳角应呈圆弧形或钝角。< 2）冷底子油涂刷应均匀，不得有漏刷、透底和麻点等现象。（3）卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应做牢固.（4）卷材粘结应牢固，无空鼓、根伤、滑移题边、起泡、皱折等缺陷。卷材防水层铺贴完成后，应及时做好保护层，防止结构施工碰损防水层：外贴防水必施工完后，应按设计砌好防护品”< 5）卷材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。<6）原材检测所有卷材及附料进场前进行严格的检杳验收；进场后，及时取样复试：复试合格,方可使用。外观检查：表面无断裂、皱折、孔洞、剥离。边缘整齐无明显差异，无胎体未浸透、露胎、涂盖不均匀现象.试验：使用同一品种、牌号、规格的卷材，每批进场抽取3卷进行外观检查和笈忒。抽检的卷材进行规格和外观质量检验全部指针达到标准规定时，即为合格。其中如有一项指标达不到要求，要在史检产品中加倍取样包检，全部指标达到标准规定为合格。复检时如有一项指标不合格，则判定该产品外观质量为不合格。卷材与基面以及卷材与卷材之间应热熔铺贴密实牢固，不得有空鼓、翅边等缺陷。防水层施工过程中，按施工工序、层段逐层进行检验，合格后方可进行卜道工序的作业，每工作班至少二次对底胶和接头搭接长度、粘接情况等主要影响质量的参数进行抽杳，并做好记录。卷材的储运、保管：贮存在阴凉通风的室内，避免日照和受潮。严禁接近火源。宜立堆放,其高度不得超过2层，并不得倾斜和横压。短途运输平放不超过四层，避免与化学介质及有机溶剂等有击物质接触。(7)施工中应注意的质量问题卷材搭接不乩：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材长短边搭接宽度：长边不小于100mm,短边不小于15Omm:铺贴在立墙上的卷材高度应不小F250mm空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓：铺设时排气不彻底，窝住空气，也可使卷材间空鼓：施工时基层应充分干燥,卷材铺设应均匀压实。防水层粘贴不良：清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良：施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折纹等现象。港漏：转角、变形缝处不易操作而渗漏。施工时附加层应仔细操作：保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的质珏“注：按铺贴面积每100m2作为一处抽查，且不少于3处。6成品保护防水卷材在施
