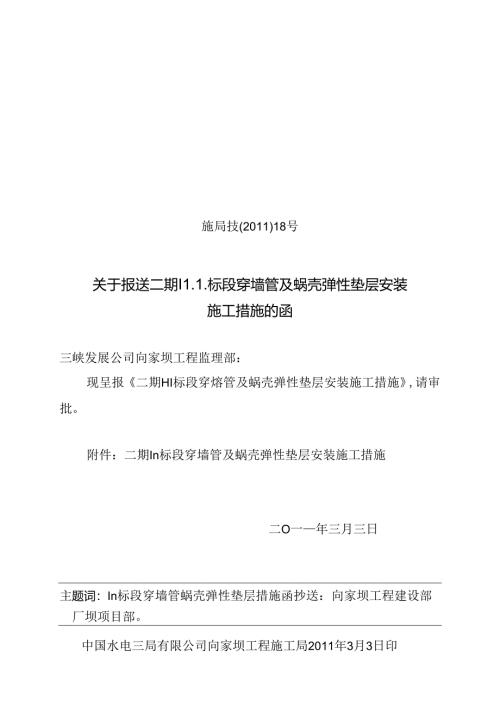

施局技(2011)18号关于报送二期I1.1.标段穿墙管及蜗壳弹性垫层安装施工措施的函三峡发展公司向家坝工程监理部：现呈报二期HI标段穿熔管及蜗壳弹性垫层安装施工措施,请审批。附件：二期In标段穿墙管及蜗壳弹性垫层安装施工措施二O一年三月三日主题词：In标段穿墙管蜗壳弹性垫层措施函抄送：向家坝工程建设部厂坝项目部。中国水电三局有限公司向家坝工程施工局2011年3月3日印金砂江向家坝水电站二期In标段工程（合同编号；XJB/0564）穿墙管及蜗壳弹性垫层安装施工措施批准：审核：校核：编写：中国水电三局向家坝工程施工局年二月主厂房穿墙管及蜗壳弹性垫层安装施工措施1、工程概况1.1本次施工项目为主厂房I区、II区对应的上游压力钢管下平段及蜗壳部分，根据压力钢管安装技术要求，当钢管碎基础（E1.249.90-E1.251.00m）完成后，安装钢管下平段，再依次安装钢管蜗壳段，最后安装钢管凑合节段，弹性垫以安装施工厥序将按照压力钢管的安装顺序进行，目前钢管卜平段已经安装完成，钢管基础的第一层、第二层已经浇筑完成。1.2 弹性阴层安装起始部位范用：起始断面桩号0+129.500rn,向下游平距19.10OnI后在桩号0+148.60OnI沿蜗壳转角270结束。1.3 弹性垫值安装工程员：设计弹性垫U材料为高压聚乙烯闭孔泡沫板，粘接材料为氯丁胶，四台机组工程量设计凰度50mm的面积为392m2:设计厚度30mm的面枳为2808m2,四台机组油皮纸工程显：511.72m2。2、编制依据2.1 中南勘测设计研究院设计图纸（金向二期山标厂房-01-02-4041）；2.2 2010年06月24日（金向一二期川标）厂字第20号设计通知，见下表1：高压聚乙烯闭孔泡沫板技术要求表1序号检测项目单位指标标准1表观密度Kgm3>110GB/T6343-20092用性模量mpa2.5GB/T8813-20083抗拉强度mpa20.8GB/T6344-20084第原率（50%压缩变形）%290JT/T203-95夏原率（25%压缩变形）%297SI52-20065抗港强度mpa0.16压缩永久变形%3.07保持反缩特性没有明显变化的年限年>1002.3二期川标合同书及技术条款：2.42011年2月25日业主、设计、监理、施工技术准备会议精神。3、施工准备3.1施工机具：I）、喷涂机台（规格：易施特）：2）、磨光机三台、钢丝刷、棉纱布、木锤若干；3）、低压风枪（或冲毛机）一台（O.O5MP-O.IOMP）:4）、涂抹专用毛刷、量具、杯具、防护面罩、橡胶手套若干：5）、清洗用具若干；6）、1.2m直尺若干、测用针、铁丝：7、切割机一台、裁刀若干：8）、移动式脚手架及工作平台、手持式灭火涔、通风机：9）、每组10人，分两组，共20人，现场施工技术人员2人。3.2技术准备I）、对一作人员进行培训;2）、材料采购、工器具采购：3）、先试验、总结、后推广：4）、施工验收、表格制定。4、材料采购4.1 材料品种：弗性垫层材料高压聚乙烯闭孔泡沫板及粘接材料氯胶直接由业主供应，规格100Cm宽*200Cm长.施工方从业主仓库按照设计规格进行领取.4.2 油皮纸、聚犯脂防水材料由施工方自行采购,其出厂检测报告上报监理部审查。5、施工方法5.1 弹性犁层安装顺序1）、压力钢管安装验收后，进行弹性垫层施工：首先搭建移动式脚F架，脚手架基本必高度6.7m,形成工作平台：2）、风枪（或者冲毛机）将压力钢管表面的浮尘清理干净；3）、钢管外表面处理，对存在锈现的部位采用人工磨光机钢丝刷进行打磨除锈：4）、选择阳光天气，排板划线，人工涂抹粘接剂，按照划定的位置人工张贴：5）、对粘贴的产品进行保护。5.2 金属表面处理方法由于采用粘贴工艺，对金屈钢管的表面处理尤其戊要，必须避免各种污染物残留其上，导致不必要的脱胶。表面处理方法，选用人工磨光机钢丝刷进行打磨除锈，然后采用干净绵纱布人工点一点地擦净，即可刷涂氯丁胶粘接剂。5.3 凯丁胶粘接剂刷涂方法严格按照产品说明书进行操作。在涂胶前，采用人工充分搅拌均匀，并且在使用过程中，耍保持每IO分钟左右，搅拌I分钟左右，然后人工刷直接刷涂，对每块粘贴部位刷涂的氯丁胶粘接剂，用手触摸呈“干体状后”方可粘合（大约510分钟左右）。5.4聚氨腑防水层喷涂方法1）、弹性垫层表面处理喷涂前应彻底清除辨性垫层表面上的泥浆、油脂等，其它异物须用钢刷、凿锤等方法去除干净，用砂轮机磨平凸凹部位和裂缝,基层表面的龟裂部位应用原材进行补平或修整，检杳弹性整层的脱离现象，基层表面剥虑或有突起的等质量何超，施工表面最高与最低处的高度误差不应超过2叽在有条件的地方，应用高压吹风机将弹性垫所表面的尘土吹净,或用拖布将尘土拖净，也可用棉纱将尘土一点一点地擦净.弹性垫层表面没有灰生，检隹合格后在对弹性垫层进行喷涂。2）、特殊部位处理大裂缝（5mm以上）、小裂缝（511un以卜D、管道周围、突出部位等特殊部位的处理采用原材料修补：两板之间的垂直缝面，采用氯丁胶粘合。3）、弹性垫层表面防水层施工方法选用喷涂工艺，局部位置采用毛刷、滚刷法进行分层涂抹。4）设符及材料选择喷涂机（国产：易施特），喷枪使用一般要求，操作前按照原设备商推荐的压力调节好设备，嘴距离弹性垫层表面距离20-30cm左右，运行速度一致，搭边均匀，不流坠，不落浆，厚度均匀一致，白上而下分别进行喷涂，分层喷涂最终达到设计厚度0.15mm。聚赛脂防水材料的种类、单组份、可直接使用、具体品种以设计通知单为准.使用方法将按照材料说明书进行配制与操作。5）施工环境选择阳光天气，避开潮湿有露水的天气，特别是冬季应在上午10点以后下午4点之前完工。每班喷涂完成后，仔细查找需要修补或加强的部位，觉新进行修补喷涂，并尽快处理好边缘部位及特殊需要处理的部位。5.5高压聚乙烯闭孔泡沫板安装方法1）粘贴板规格划分按照设计图纸要求，对泡沫板规格进行划分。按照厚度划分为标准板2种规格§30e、650mm：非标准板（渐变板）为3种规格650Mn630ran、65Onm610m、630Mn6IOran。考虑到刷胶时的温度、面积、工效及蜗壳曲率半径较小范围，较大面积部位按照100cm宽*200CIn长尺寸划分、加劲环部位2.8cm宽*100Cm长、3.4Cm宽*100Cm长、58.6cm宽*100Cm长、112.2Cm宽*100C1.n长、100Cm宽*146.9Cm长、23.3Cm宽*100CnI长、蜗壳曲率半径较小范围聘根据现场情况适当栽小尺寸。2）泡沫板施工缝划分环缝设置,垂直压力钢管水流断面，形成环向通缝：纵缝设置，板与板相互错缝，错Sf间距一般要求大于50cm,3）安装方法，人工安装，纵向自穿堵管向蜗壳进行，环向自下而上进行。弹性垫U施工前，先将钢管表面冲洗干净（无锈、无灰尘）在待粘贴的钢管表面均匀涂刷一层氯丁胶，同时在高压聚乙烯闭孔泡沫板上也均匀涂刷一层氯丁胶，等氯胶呈不拉丝状再涂抹第二次，等到板面二次涂抹的氯胶不拉丝，且钢管面已涂氯胶也呈不拉丝状时，将有胶的一面粘在钢板上。粘贴过程中，用木锤敲击板面，以利于充分排气结合紧密。两板之间连接，也用氯丁胶粘合，并相板背面“倒角”切成45°,扩大粘贴面积。粘贴完成后，用铁丝等捆绑牢固，防止高压聚乙烯闭孔泡沫板松动弹出。弹性垫层施工过程中，禁止火源靠近，并在每个施工部位配备12台手持式灭火器。在已经敷设完成垫层的部位安装钢筋或其他作业时候，要对垫层材料表面进行保护。4）钢筋安装注意事项钢筋架设时分别采取种或两种方式解决钢筋支掾和保护垫层材料的矛盾：第种方式对于侧面钢筋利用外U己经固定好的钢筋加短钢筋吊起固定内U钢筋的方式（即内层钢筋与蜗壳垫层之间不设置架立钢筋，适应跨度较小的钢筋层，筒称吊筋方式）：第二种方式是对于蜗壳上半圆等水平跨度较大的钢筋，吊筋方式不能保证时，在垫展与内U钢筋之间设置支撑钢筋，支拄钢筋与垫以接触处采用100XIO0X5mm铁垫片，防止钢筋头戳破裔压聚乙烯闭孔泡沫板，铁垫片要去除尖角或拉刺，防止扎坏垫层材料。在需要焊接作业部位，果用适量有棉布将闭孔泡沫板表而盖住，可避免高温焊渣烧坏或引燃垫层材料；如移动钢筋等作业可能对挚层材料造成损坏时，则采取垫白铁皮或木板等方式加以保护，垫层施工安排在相应部位钢筋安装之前进行。5.2油皮纸施工方法按照设计要求的加劲环部位，进行裁纸，人工刷涂疑胶粘接剂，人工进行张贴，纸板与纸板之间对缝整齐,搭接员23cm.6、施工工期安排每组8人.分两组，共16人，现场施工技术人员2人，每台机组工期7天左右。7、施工质量控制7.1 高压聚乙烯闭孔泡沫板、粘接材料氯胶、油皮纸、聚氨脂防水材料进场后，在使用前检查产品型号、出厂检验单、合格证、质量保证期，其出厂检测报告上报监理部审查；7.2高压聚乙烯闭孔泡沫板材料厚度±0.2mm:7.3 高压聚乙烯用孔泡沫板与板之间的错台误差不大于2.0mm：7.4 聚瓶脂防水材料喷涂厚度应达到设计要求的厚度不小手（）.15mm,测点厚度值不得出现负偏差，厚度不足部分的连续面积不得大于1.omj7.5 高欢聚乙烯闭孔泡沫板层与压力钢管之间粘结牢固，不得有露底、松散、脱层和空鼓等现象；7.6 聚氨脂防水层外观要求顺平、光洁、无漏涂现象，涂层不应出现裂缝，如有个别裂缝，其裂缝宽度不应大于1.0mm：7.7 落地涂料应及时回收，不得再利用，被污染和超过材料说明拈要求的涂料不能捋利用：7.8 涂刷前对粘贴部位进行划线定位，排板，设置环缝及纵缝位置线；7.9 注意管道周边、加劲环周边，蜗壳形体突变处弹性垫层的线形整齐、平顺。7.10 弹性垫层质员经过质室检查部门验收合格后,方可进行下道工的施工。8、成品保护8.1 每班应对高JK聚乙烯闭孔泡沫板及时采用彩条布置盖保护：8.2 应选择阳光天气作业，阴天与雨天停止施工。9、现场安全文明9.1 注意事项，施工过程中应严禁吸烟、明火、高温、焊接或电火花、有风天气应特别做好保护、施工人员必须配戴防护罩、胶皮手食、安全相；9.2 吊林、吊物运行时应尽量避开粘贴部位的上方：9.3 施工应在通风良好的环境条件下进行，确保作业区内空气清洁:9.4 不宜过长时间接触氟丁胶粘接材料。10、施工安全保证(1)高空作业人员必须系好安全带，以防止高空坠物伤人，确保施工安全.(2)在施工部位周圉布置.必要的防护栏杆及安全网，禁止无关施工人员通过作业区。(3)安全人员要巡回检查,及时发现及时纠正不安全隐患。(4)现场设置12台灭火器，必耍时增加一台通风机”
