贴片电容进货检验标准.docx

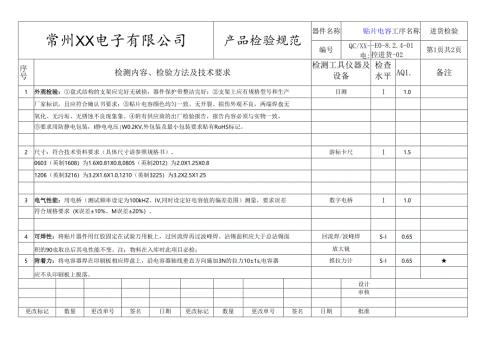

常州XX电子有限公司产品检验规范器件名称贴片电容工序名称进货检验编号QC/XX-电:-E0-8.2.4-01控进货-02第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：盘式结构的支架应完好无破损，器件保护带整洁完好；支架上应有规格型号和生产目测I1.0厂家标识，且应符合确认书要求；贴片电容颜色均匀一致、无开裂、损伤外观不良，两端焊盘无氧化、无污垢、无锈蚀不良现象象。附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压W0.2KV,外包装及最小包装要求贴有RoHS标记。2尺寸：符合技术资料要求（具体尺寸请参照规格书）。游标卡尺I1.50603（英制1608）为1.6X0.81X0.8,0805（英制2012）为2.0X1.25X0.81206（英制3216）为3.2X1.6X1.0,1210（英制3225）为3.2X2.5X1.253电气性能：用电桥（测试频率设定为100kHZ、IV,同时设定好电容值的偏差范围）测量，要求误差数字电桥I1.0符合规格要求（K误差±10%、M误差±20%）。4可焊性：将贴片器件用红胶固定在试验万用板上，过回流焊再过波峰焊。沾锡面积应大于总沾锡面回流焊/波峰焊S-I0.65积的90也取出后其电性能不变。注：物料在入库时此项目必检；放大镜5附着力：将电容器焊在印刷板相应焊盘上，沿电容器轴线垂直方向施加3N的拉力10±1s,电容器推拉力计S-I0.65应不从印刷板上脱落。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称贴片电容工序名称进货检验编号0C/XX-E0-8.2.4-01第2页共2页电;上空进货-02序号检测内容检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注6环境试验：稳态湿热：将电容器放在温度40±2°C,相对湿度90%95%的环境中放置48h,取出充分除去高低温湿热试验箱I1.0表面水滴并在常态（温度25±3°C湿度4080%）下恢复2h后。外观无可见损伤，容值变化（相对初始值）应符合产品规格书要求。高温贮存:将电容器放置在125的高温环境下，放置48h后，取出在常态（温度25±3°C,高低温湿热试验箱I1.0湿度4080%）下恢复2h。外观无可见损伤，电容量变化（相对初始值）应符合产品规格书要求。低温贮存:将电容器放在温度-25。C的低温环境中放置48h,取出充分除去表面水滴并在常态高低温湿热试验箱I1.0（温度25±3°C湿度4080%）下恢复2h后。外观应无影响使用的收缩、变色、变形等现象，导电粒无脱落，导电电容值符合规定值。7有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）8检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
