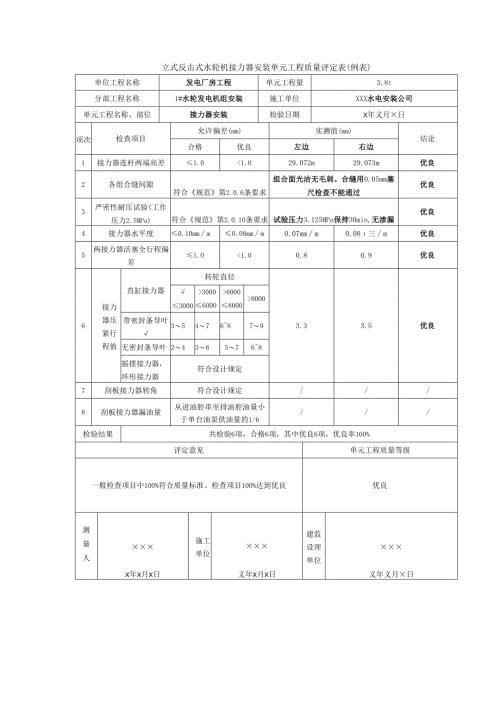

立式反击式水轮机接力器安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量3.8t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位接力器安装检验日期X年义月×日项次检查项目允许偏差(mm)实测值(mm)结论合格优良左边右边1接力器连杆两端高差1.0<1.029.072m29.073m优良2各组合缝间隙符合规范第2.0.6条要求组合面光洁无毛刺。合缝用0.05mm塞尺检查不能通过优良3严密性耐压试验(工作压力2.5MPa)符合规范第2.0.10条要求试验压力3.125MPa保持30min,无渗漏优良4接力器水平度0.10mmm0.08mmm0.07mmm0.08三m优良5两接力器活塞全行程偏差1.O<1.00.80.9优良6接力器压紧行程值直缸接力器转轮直径3.33.5优良3000>30006000>60008000>8000带密封条导叶35476879无密封条导叶24365768摇摆接力器，环形接力器符合设计规定7刮板接力器转角符合设计规定/8刮板接力器漏油量从进油腔串至排油腔油量小于单台油泵供油量的1/6/检验结果共检验6项，合格6项，其中优良6项，优良率100%评定意见单元工程质量等级一般检查项目中100%符合质量标准。检查项目100%达到优良优良测量人×××X年X月X日施工单位×××义年X月X日建监设理单位×××义年义月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1 .单元工程划分：以一台机组接力器安装为一个单元工程。2 .单元工程量：填写本单元工程接力器安装量(t)。3 .各项目的检验方法如下。项次检查项目检验方法1接力器连杆两端高差用钢板尺，方型水平仪检查2各组合缝间隙用塞尺检查3严密性能耐压试验耐压试验检查4接力器水平度用方型水平仪检查5两接力器活塞全行程偏差用钢板尺检查6接力器压紧行程值直缸接力器撤除油压测量活塞返回行程值带密封条导叶无密封条导叶摇摆接力器，环形接力器导叶在全关位置，升压至50%工作油压，测量活塞移动值7刮板接力器转角在工作油压下全行程动作检查8刮板接力器漏油量刮板在全开位置升压至工作油压检查4 .GB856488水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05m11塞尺检查，不能通过；允许有局部间隙，用OJOmni塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%,组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.1OnIn1。第2.0.10条：现场制造的承压设备及连接件进行强度耐压试验时，试验压力为1.5倍额定工作压力，但最低压力不得小于0.4MPa(4kgf/cm?),保持IonIin,无渗漏及裂纹等异常现象。设备及其连接件进行严密性耐压试验时，试验压力为1.25倍实用额定工作压力，保持30min,无渗漏现象。单个冷却器应按设计要求的试验压力进行耐压试验，设计无规定时，试验压力一般为工作压力的两倍，但不低于0.4MPa(4kgf/Cm2),保持60min,无渗漏现象。5 .项次6,填表时，在相应栏内用“7”标明。6 .设计值按图纸填写，并将设计值用“()”标明。实测值填写实际测量值。7 .合格项目数，指达到合格及以上质量标准的项目数。8 .单元工程质量等级。合格：主要检查项目全部符合规定，一般检查项目实测点有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准(主要检查项目，必须达到优良标准)。
