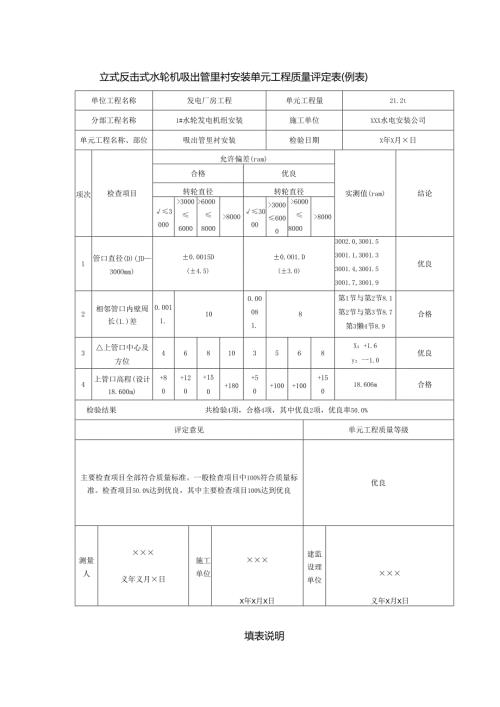

立式反击式水轮机吸出管里衬安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量21.2t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位吸出管里衬安装检验日期X年X月×日项次检查项目允许偏差(ram)实测值(ram)结论合格优良转轮直径转轮直径3000>30006000>60008000>80003000>30006000>60008000>80001管口直径(D)(JD300Omm)±0.0015D(±4.5)±0.OO1.D(±3.0)3002.0,3001.53001.1,3001.33001.4,3001.53001.7,3001.9优良2相邻管口内壁周长(1.)差0.0011.100.00081.8第1节与第2节8.1第2节与第3节8.7第3懒4节8.9合格3上管口中心及方位468103568X：+1.6y：一1.0优良4上管口高程(设计18.600m)+80+120+150+180+50+100+100+15018.606m合格检验结果共检验4项，合格4项，其中优良2项，优良率50.0%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目50.0%达到优良，其中主要检查项目100%达到优良优良测量人×××义年义月×日施工单位×××X年X月X日建监设理单位×××义年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的吸出管里衬安装为一个单元工程。2.单元工程量：填写本单元吸出管里衬安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1管口直径挂钢琴线用钢卷尺检查D为管口直径设计值，至少等分测8点2相邻管口内壁周长差用钢卷尺检查1.为管口周长3上管口中心及方位挂钢琴线用钢板尺检查测量管口上z、y标记与机组z、j,基准线问的距离4上管口高程用水准仪、钢板尺检查4 .允许偏差：按转轮直径划分，填表时，在相应直径栏中用“V”标明。5 .设计值按设计图填写，并将设计值用“（）”标明。实测值填写实际测量值。6 .合格项目，指达到合格及其以上质量标准的项目。7 .单元工程质量标准。合格：主要检查项目全部符合规定，一般检查项目有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准（其中主要检查项目必须达到优良标准）O
