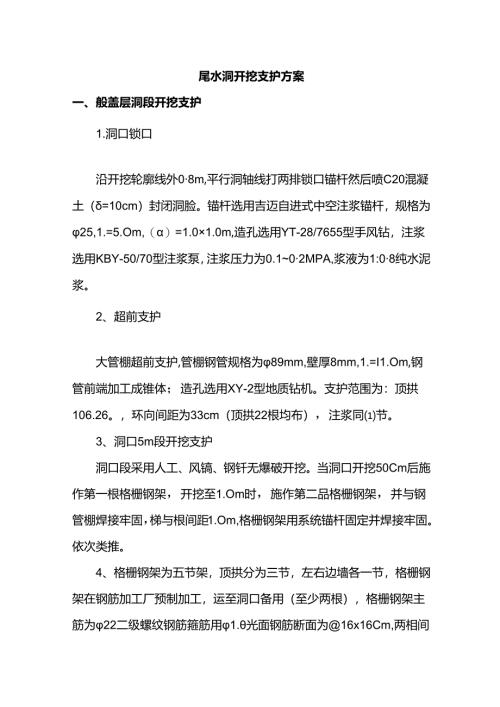

尾水洞开挖支护方案.docx

尾水洞开挖支护方案一、般盖层洞段开挖支护1.洞口锁口沿开挖轮廓线外08m,平行洞轴线打两排锁口锚杆然后喷C20混凝土（=10cm）封闭洞脸。锚杆选用吉迈自进式中空注浆锚杆，规格为25,1.=5.Om,（）=1.0×1.0m,造孔选用YT-28/7655型手风钻，注浆选用KBY-50/70型注浆泵，注浆压力为0.102MPA,浆液为1:08纯水泥浆。2、超前支护大管棚超前支护,管棚钢管规格为89mm,壁厚8mm,1.=I1.Om,钢管前端加工成锥体；造孔选用XY-2型地质钻机。支护范围为：顶拱106.26。，环向间距为33cm（顶拱22根均布），注浆同节。3、洞口5m段开挖支护洞口段采用人工、风镐、钢钎无爆破开挖。当洞口开挖50Cm后施作第一根格栅钢架，开挖至1.Om时，施作第二品格栅钢架，并与钢管棚焊接牢固，梯与根间距1.Om,格栅钢架用系统锚杆固定并焊接牢固。依次类推。4、格栅钢架为五节架，顶拱分为三节，左右边墙各一节，格栅钢架在钢筋加工厂预制加工，运至洞口备用（至少两根），格栅钢架主筋为22二级螺纹钢筋箍筋用1.光面钢筋断面为16x16Cm,两相间用1.2螺纹钢筋连接,环向间距1.0m,柱靴用A3钢板切割，=10mm,=20x20CmO5、系统锚杆系统锚杆为吉迈自进式中空注浆锚杆,锚杆规格为25,1.=3.0m,=1.OX1.om,锚杆孔选用YT-28/7655型收风钻造孔，孔径42mm6、钢筋网制安钢筋网为6光面钢筋，=15x15Cm,在钢筋加工厂拉伸、下料，现场绑扎焊接.7、喷射混凝土施工喷射混凝土配合比由实验室提供，并经喷板试验确定，场地布置在交通洞进口，混凝土选用JDY-350型强制式拌合机拌合，TK961型湿式转子喷射机喷射，喷射混凝土厚度6=15Cm.8、覆盖层洞身段开挖支护先沿开挖轮廓线打一排减震孔，孔距30cm,不装药，距减震孔25Cm打一排爆破孔,中部6孑展形掏槽掏槽孔周围为辅助爆破孔，松动爆破，人工镐头、钢钎刷仰拱和边墙，以免过多扰动围岩。单循环进尺1.0m开挖硝料用Z1.-50型装载机端运至洞口装IOt自卸汽车运至弃硝场。覆盖层洞段开挖应遵循"短进尺、弱爆破、强支护、早衬砌"原则施工，稳步推进。锚喷支护施工方法同洞口段。9、混凝土衬砌覆盖层洞段开挖结束，应立即进行混凝土衬砌和洞口明拱混凝土浇注。二、基岩段开挖支护1、开挖基岩洞段开挖选用YT-28655型气腿式手风钻造孔,辅以车载钻架平台，中下部六孑展形掏槽，周边光爆，MS1.MS20段非电塑料导爆管爆破网络。C类围岩开挖应遵循"短进尺、弱爆破、勤观察、强支护"原则施工，单循环进尺1.5mB类围岩单循环进尺2,0mA类围岩单循环进尺3.0mo考虑出硝需要,在基岩洞段开挖时，尾闸室后1：4反坡段拉长，减缓坡比，纵坡控制在9%以内。2、出硝选用Z1.-4O型侧卸装载机装5t自卸汽车运至弃硝场。3、支护C类围岩支护结构C类围岩支护结构基本同覆盖层洞段，顶拱管棚改为超前锚杆,锚杆为自进式中空注浆锚杆(顶拱106.26。范围22根均布)，规格为28,1.=3.5m.B类围岩支护结构为：边墙顶拱系统砂浆锚杆(25,1.=3.0m,=1.0×1.0m)+格栅钢架(g)=16×16cmf间距1.0m)+挂钢筋网(6,()=15×15cm)+喷射混凝土(=15cm尾水洞B类围岩支护结构示意图A类围岩支护结构顶拱106.26°范围4根砂浆描杆均布（25f1.=3.0m,=1.5×1.5m)+喷射混凝土(=15cm
