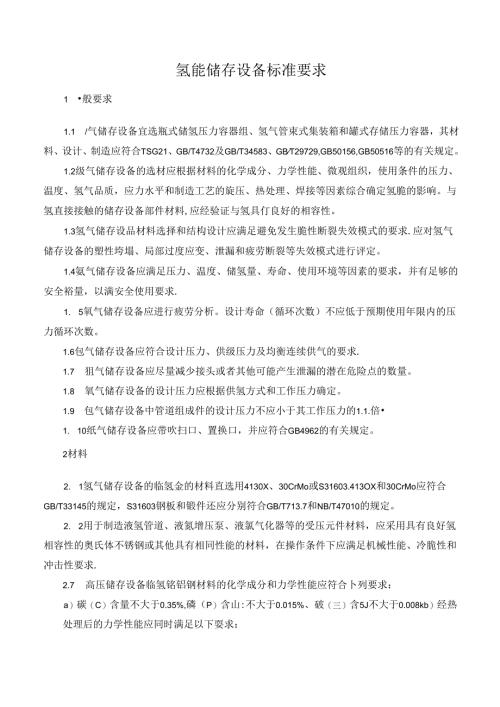

氢能储存设备标准要求.docx
氢能储存设备标准要求1 般要求1.1 /气储存设备宜选瓶式储氢压力容器组、氢气管束式集装箱和罐式存储压力容器，其材料、设计、制造应符合TSG21、GB/T4732及GB/T34583、GBT29729,GB50156,GB50516等的有关规定。1.2级气储存设备的选材应根据材料的化学成分、力学性能、微观组织，使用条件的压力、温度、氢气品质，应力水平和制造工艺的旋压、热处理、焊接等因素综合确定氢脆的影响。与氢直接接触的储存设备部件材料,应经验证与氢具仃良好的相容性。1.3氢气储存设品材料选择和结构设计应满足避免发生脆性断裂失效模式的要求.应对氢气储存设备的塑性垮塌、局部过度应变、泄漏和疲劳断裂等失效模式进行评定。1.4氨气储存设备应满足压力、温度、储氢量、寿命、使用环境等因素的要求，并有足够的安全裕量，以满安全使用要求.1. 5氧气储存设备应进行疲劳分析。设计寿命（循环次数）不应低于预期使用年限内的压力循环次数。1.6包气储存设备应符合设计压力、供级压力及均衡连续供气的要求.1.7 狙气储存设备应尽量减少接头或者其他可能产生泄漏的潜在危险点的数量。1.8 氧气储存设备的设计压力应根据供氢方式和工作压力确定。1.9 包气储存设备中管道组成件的设计压力不应小于其工作压力的1.1.倍1. 10纸气储存设备应带吹扫口、置换口，并应符合GB4962的有关规定。2材料2. 1氢气储存设备的临氢金的材料直选用4130X、30CrMo或S31603.413OX和30CrMo应符合GB/T33145的规定，S31603钢板和锻件还应分别符合GB/T713.7和NB/T47010的规定。2. 2用于制造液氢管道、液氮增压泵、液氯气化器等的受压元件材料，应采用具有良好氢相容性的奥氏体不锈钢或其他具有相同性能的材料，在操作条件下应满足机械性能、冷脆性和冲击性要求.2.7 高压储存设备临氢铭铝钢材料的化学成分和力学性能应符合卜列要求：a）碳（C）含量不大于0.35%,磷（P）含山:不大于0.015%、破（三）含5J不大于0.008kb）经热处理后的力学性能应同时满足以下耍求：1）在空气中的抗拉强度（Rm）不超过880MPa,屈强比不超过0.86,断后伸长率）不小于20%；YOC下3个试样冲击吸收能量平均值（KV2）应不小于47J,允许1个试样冲击吸收能量小于47J,但不小于38J,侧膨胀值（1.E）不小于O.53mm,横向取样。2）在氢气和空气中的抗拉强度之比、最大力总延伸率之比均不小于0.9。2.8 高压储存设备临氧奥氏体不锈钢材料的化学成分和力学性能应符合下列要求：a）辍（Ni）含量应大于12%,银当量（Nieq）不小于28.5%,且在空气中的断面收缩率不小于70%。镁当量按式（1）计算：（1）式中：Nieq奥氏体不锈钢材料的锲当量.Ni银元素质量分数。C一碳元索质量分数。珈一镭元素M量分数。Cr一格元素质量分数。Mo-铝元素质量分数。Si-硅元素质量分数。b）在氢气和空气中的断面收缩率之比不小丁0.9.13速式存储压力容器1.1 建式存储压力容器的材料设计、制造、使用管理等应符合GBT150（所有部分）、GBT4732.GB50516、GB50156等的要求.1.2 单个高压氧气存储压力容耦的水容积不应大于5n3.1.3 高压氢气储存设备的工作温度不应低于TOCI1.不应高于85To1.4 匆气存储压力容器支承和基础应为牢固的非燃烧体,容器的接地应符合GB50177的要求。4瓶式储氢压力容器组4.1 瓶式储包压力容器组,氢气管束式集装箱的材料、设计制造、使用管理等符合TSG21、TSGRoo05、GB50156.GB50516等的要求，并应按GB2894设置安全标志。1.2瓶式储氢压力容潜组的材料、设计制造应符合GBT5099（所有部分）、GB/T33I45、TSGROOOn等的要求“5氢气管束式集装箱5. I氢气管束式集装箱的材料、设计制造应符合NB/T10355.GB50156,GB50516.TSG2I等的要求。6安全设施6.1氢气储存设番安全装置应符合下列要求：a）域气储存设备的安全装理设置应符合GB50177,GB/T34583的要求。每套独立的固定式储氢设备都应有独立的安全泄放装置。b）氢气储存设和应配四全启式安全阀，安全阀的安全泄放量应根据氮气增用方式确定。采用压缩机增压时，安全泄放量应取压缩机在单位时间内的最大排气地。C）氢气储存设备应设置压力测量仪表、压力传感器，压力检测元件，并应靠近设备本体。d）包气储存设番顶部应设置级气放空管，放空管应设置2只切断阀和取样口.6. 2狙气储存设备的防雷、防静电接地应符合GB50516的要求。6 .3级气储存设备的保护接地端子和连接端接触的导电零部件应耐腐蚀，保护接地端子与需要接地的零件之间的连接电阻不应超过01Q,且接地点不少于2处。7液氯储存设备7 .1液氢储存设备及安全装置、管道附件应符合GB50156、GB50516、GB/T10060等的有关要求。8 .2液匆压缩机、气化器应及安全装理,管道附件应符合GB50156、GB50516等的有关要求.9 .3液氮管道组成件、阀门等应符合GB5O177、GB50156.GB50516等的有关要求。
