电控板（霍尔板）出厂检验规范.docx

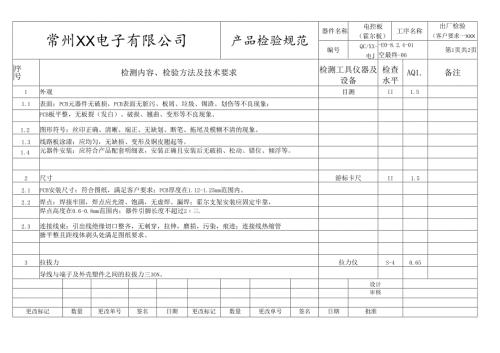

常州XX电子有限公司产品检验规范器件名称电控板（霍尔板）工序名称出厂检验（客户要求一XXX）编号QC/XX-电-E0-8.2.4-01空最终-06第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观目测II1.51.1表面：PCB元器件无破损，PCB表面无脏污、板屑、垃圾、锡渣、划伤等不良现象；PCB板平整，无板裂（发白）、破损、翘曲、变形等不良现象。1.2图形符号：丝印正确、清晰、端正、无缺划、断笔、拖尾及模糊不清的现象。1.3线路板涂漆：应均匀，无缺损、变形及铜皮翘起等。1.4元器件安装：应符合产品配套明细表，安装正确且安装后无破损、松动、错位、倾浮等。2尺寸游标卡尺II1.52.1PCB安装尺寸：符合图纸，满足客户要求；PCB厚度在1.12-1.25mm范围内。2.2焊点：焊接牢固，焊点应光滑、饱满，无虚焊、漏焊；霍尔支架安装应固定牢靠，焊点高度在0.6-0.8mm范围内；器件引脚长度不超过2三.2.3连接线束：引出线绝缘切口整齐，无刺穿，拉伸，磨损，污染，痕迹；连接线热缩管搪平整且距线体剥头处满足图纸要求。3拉拔力拉力仪S-40.65导线与端子及外壳塑件之间的拉拔力三3ON。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称电控板（装配后）工序名称出厂检验（客户要求一XX）编号QC/XX-电-E0-8.2.4-01空最终-06第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4性能参数4.1波形输出：电压输出波形应为矩形波，无畸变，丢脉冲等不稳定现象。示波器4.2波形占空比：高电平幅宽/低电平幅宽应符合图纸要求,不应出现左右摆动现象；测试工装4.3脉冲幅值：供电电压为12V时，脉冲幅值高8.0V,低电平0.4V°4.4输入电流：直流电压为12V,输入电流应为为6mA,+0.2mA；电流表5老化试验高温烘箱S-40.655.1被试样本霍尔板通电接5V或12V直流电源在80。C环境中放置2小时。老化试验工装5.2试验结束取出试样立即进行检测应无异常。6定频振动振动试验台II1.56.1被测样本无包装装入合适的箱子中，底部不垫减振材料，上部可用软质材料把试样压住，防止试验中试样跳动。6.2把装有试样的箱子在试验台上固定牢固。6.3振频60HZ,位移幅值0.35mm,振动10分钟。6.4试验结束检查、检测应无异常。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
