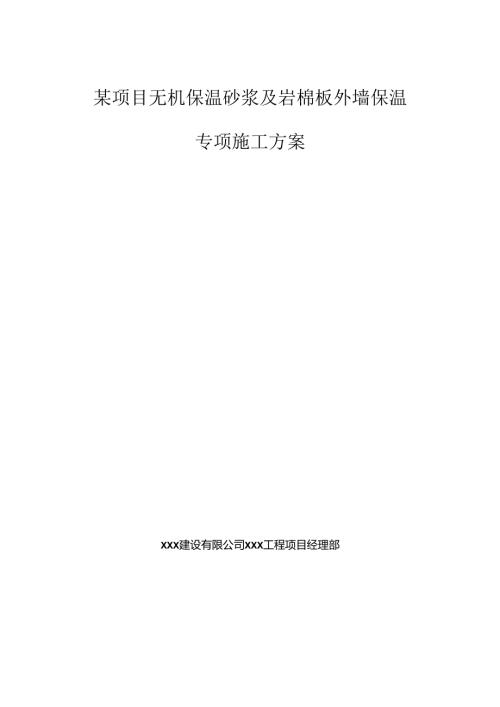

某项目无机保温砂浆及岩棉板外墙保温专项施工方案XXX建设有限公司XXX工程项目经理部20xx年6月目录一、IS制依据2二、工程概述21工程概况22建筑外墙保温构造3三、茶工准备41.材料42、作业条件5四、操作工艺64、工艺顺序75、憎水型半硬质岩棉板施工工艺17202122232424（一）、主控项H（二）、一般项目六、Ifi工注意事项4、控制点5、成品保护.七、安全技术措注一、编制依据XK项目施工图建筑装饰装修工程质量验收规范(GB50210-2001)节能建筑工程施工质量验收规范(GB50411-2007)夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)外墙外保温工程技术规程(JGJI44-2004)墙体节能建筑构造(06J123)二、工程概述1工程概况XX工程位于KZ总建筑面积约XX万门，包含XX栋高层单体建筑及i栋幼儿园、地下车库。本工程填充墙砌体材料为：±0000以上墙体采用MU5.0煤砰石空心砖(200厚、100厚)，用M5.0混合砂浆砌筑:±0.000以下墙体采用采用MU1.o煤砰石实心砖，用M5.0水泥砂浆砌筑。本工程建筑节能设计目标为：通过增强建筑围护保温隔热性能和提高采暖、空调设备效能比的节能措施，在保证相同的室内热环境指标的前提下，与未采取节能措施前相比，达到建筑采暖、空调能耗节能50%的要求。2建筑外墙保温构造楼栋做法部位2«4-6厚抗裂砂浆（压入层耐喊玻纤网格布，用塑料锚检与基层墙体锚周）：40号膨胀玻化微珠保温砂浆：刷界面剂：建筑物外墙（包括混凝土墙及200厚煤阡石空心砖墙）。居住部分外墙保温6#4-6厚界面砂浆（压入一层耐碱玻纤网格布,用缴料锚栓与基层增体锚固）35厚无机保温砂浆：刷界面剂：建筑物外墙（包括混凝土墙及200厚煤阡石空心砖墙）。5#46厚界面砂浆（压入一层耐碱玻纤网格布,用塑料锚栓与基层墙体锚固）30厚无机保温砂浆：刷界面剂：建筑物外墙（包括混凝十墙及200号煤肝石空心砖墙）。幼儿园5厚抗裂砂浆（压入层耐城玻纤网格布）：30mm厚憎水型半硬质岩棉板（用专用尼龙胀栓与基U墙体锚固）：胶粘剂（粘贴面积不得小于保温板面积的40%）：建筑物外墙（砌体墙需用水泥砂浆找平）。三、施工准备1、材料1.k主要材料：界面砂浆、玻化微珠保温砂浆、无机保温砂浆、抗裂砂浆、憎水型半硬质岩棉板、耐碱网格布。1.2, 对材料和设备的质量证明文件进行核查，并经监理工程师和建设单位代表确认，纳入工程技术档案。进入施工现场的材料均应有出厂合格证、中文说明书及相关性能检测报告，成套技术应有有效期内（一般不超过2年）的型式检验报告，进口材料应按规定进行出入境商品检验。1.3, 对材料和设备的品种、规格、数量、包装、外观和尺寸等进行检查验收，并应经监理工程师和建设单位代表确认，形成相应的验收记录。1.4, 材料配制（1）、界面砂浆的配制，按108胶：中细砂（干）：水泥=1：1：1（重量比），先加入界面剂，再加入中细砂和水泥，搅拌均匀成浆状。（2）、玻化微珠保温砂浆为以玻化微珠为主体材料，与水泥和各种外加剂等由干拌技术混合制成的单组份保温砂浆。配置比例为：水：干粉料=0.85：1（重量比），先将水加入搅拌容器中，再将玻化微珠保温砂浆干粉料放入搅拌容器中，搅拌35min,使料浆成均匀膏状体，即可使用。料浆必须随配随用，配制好的料浆应在Ih内用完，并不得回收落地料再二次加水使用。（3）、无机保温砂浆的配制：将无机保温砂浆按照水灰比4：5.5搅拌成浆体，应搅拌均匀，无粉团。（4）、抗裂砂浆的配制：按料浆需用水：干混料=0.200.25：1（重量比），先将水放入搅拌容器中，再将抗裂砂浆干混料倒入搅拌容器中,搅拌45min,使料浆成均匀膏状体,静置5min即可使用。料浆必须随配随用，配制好的料浆应在1.5h内用完。1.5, 玻化微珠干粉砂浆在运输和贮存过程中不得受潮和混入杂物,玻化微珠干粉保温砂浆自规定的产品生产之日起，贮存期为两个月。2、作业条件2.1、 外墙墙体工程平整度达到要求，混凝土墙与砌体交接处挂钢丝网完毕，外门窗口安装完毕，经有关部门检查验收合格。2.2、 门窗边框与墙体连接应预留出外保温层的厚度，缝隙应分层填塞严密，做好门窗表面保护。2.3、 外墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温层的厚度。施工时遗留在墙上的施工孔洞应提前处理完毕。2.4、 由于保温层抹灰分数遍成活，因此外脚手架宜采用满堂或爬升式脚手架，外挂密目式安全网，外脚手架应搭设牢固，安全检验合格，脚手架立杆、横杆与墙面距离适度，脚手板铺设宜与外墙分格相适应。2.5、 作业时环境温度不应低于5,风力应不大于5级，风速不宜大于10mSo雨期施工时应做好防雨措施，雨后24小时或预计施工后24小时内会下雨不宜施工。四、操作工艺1外保温体系示意图亶科校附”00J1.梅花招命位双第列阿格布1.外疆3.玻化微珠保温砂浆（处面按工程设计）保温层厚度在30m以内（压入网格布）柔性溺水煮子2、工艺流程图3、保温砂浆外墙保温工程的主要工序说明I3.1、 施工过程严格按照上图流程，做到一层一隐蔽一验收，并应有详细的文字记录和必要的图像资料。3.2、 施工过程中应按工艺流程规定合理安排各工序，保证各工序间的衔接和间隔时间，不得随意改变施工流程中的顺序，以保证施工质量。4、工艺顺序保温砂浆工程的质量关键是粘结牢固，无开裂、空鼓与脱落。如粘结不牢，容易出现空鼓、开裂、脱落等缺陷，会严重影响建筑物保温效果。工程实践证明，抹灰层之所以出现开裂、空鼓和脱落等质量问题，其主要原因是基层表面清理不干净，抹灰前基层表面浇水不透,抹灰后砂浆中的水分很快被基层吸收，使砂浆中的水泥未充分水化生成水泥石，影响砂浆粘结力。因此应严格控制基层处理工序：(1)、墙面应先用钢丝刷清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿清除干净。墙表面凸起物Omm应铲平，再用软刷清扫干净。(2)、抹灰施工前对外围构件的洞口进行封堵，对于小于40mm的螺杆洞采用中间填塞防水发泡剂和两端封堵防水砂浆,对40mm以上的洞口用微膨细石混凝土进行封堵。此部位采用#击钻剌除PVC套管30mm深度外墙螺杆眼封堵示意图(3)、门、窗框四周应用保温砂浆分层填塞密实，保温层包裹窗框尺寸控制在1020mm.(4)、不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，宜采用直径不小于07mm热度锌钢丝网，钢丝网与各基体的搭接宽度不应小于150mm。4.2、吊垂直线、套方找规矩、弹厚度控制线，拉垂宜、水平通线，按厚度线用保温砂浆做标准厚度灰饼冲筋，根据保温层厚度要求弹出抹灰控制线，保证抹灰最薄位置达到设计厚度，以有效阻止室内外热传递，从而达到节能设计要求。同时应注意灰饼厚度不得过大，以免因保温层过厚产生空鼓、裂缝、脱落以及增加建筑负荷等缺陷，且造成材料用量和施工成本不必要的增加。4.3、 涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上，不得漏刮，拉毛不宜太厚，必须保证所有的睑墙面都做到毛面处理。配好的料要注意防晒避风，一次配制量应在可操作时间内用完。此道工序直接关系到保温砂浆层与基体的粘结强度，因此界面处理剂的配料比例必须经过合理设计4.4、 贴饼冲筋，保温层厚度将直接影响外墙保温系统的节能作用，应采用保温浆料预制块或直接用稍干的保温浆料成型，不得采用水泥砂浆作灰饼与冲筋，以免形成热桥。4.5、 抹保温砂浆：（1）、保温砂浆应在界面砂浆干燥固化后分数遍成活（因一次性抹较厚的保温层材料干燥速度慢，在不干燥的保温层上抹面层后，会造成保温砂浆保温系统抗拉性能、耐冻融性能变差）。1）第一遍抹灰：应在涂刷界面砂浆后的基层墙体上，用配好的保温砂浆压抹,抹灰厚度不宜大于20mm,使砂浆均匀密实覆盖墙壁面。保温砂浆抹上墙与墙粘住后，不宜反复赶压。第一遍抹灰后应当拉毛,尽量做到表面粗糙，使得其与第二遍灰粘结牢固。2）第二遍抹灰：当抹灰厚度大于20mm时，应分数次（至少两次）抹涂。待上一遍抹灰硬化后即可进行卜.一遍抹灰，最后一遍抹灰厚度应达到灰饼、冲筋的厚度，用大杠搓平。保温层两遍施工时间间隔不小于24小时。门窗、洞口垂直度、平整度达到规范规定要求后，再在衣面进行找平压实。（7）门窗洞口四角处保温板不得拼接，应采用整块保温板切割形成，保温板接缝应离开角部至少200mm。门窗洞口保温板排列（8）固定专用尼龙胀栓：根据规程要求，在相应位置打眼，然后固定专用尼龙胀栓，胀栓数量按每平方米不少于6个设置，胀栓要求栓尖全部打入基材不少于40mm,对于空心砌块墙，采用专业胀栓,使胀管拧入后，在砌块空心处形成防拨出缠绕结，以补偿胀栓伸入基材尺寸不足的缺陷。(9)抗裂砂浆配制：聚合物抗裂砂浆须用砂浆搅拌机进行搅拌。配制时，先将适量的水倒入砂浆搅拌机中，接着加入干粉料,开启搅拌机，观察料浆的稠度，料浆过稠时适当加水、过稀时适当加干粉料，至合适稠度(约65、75mm,以稻稠为宜)后停止加粉料，再搅拌约2min后暂停搅拌，将搅拌机边缘及搅拌叶片上粘的干粉料刮入搅拌机中，然后再搅拌23min即可使用。配比为:干粉料：水=100：18,一次配料量不宜过多；搅拌好的料浆宜在2小时内用完。放置时间过长以至变干的料实不得再加水搅拌使用。(10)抹抗裂砂浆同时压入耐碱网布1)、抹灰前先清除保温板面灰尘，板面有破损时要补涂界面剂，然后进行大面积施工，厚5mm,与保温板粘结牢固，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，网格布之间搭接宽度不应小于50mm,搭接处最多有三层网格布，要求耐碱网布竖向铺贴,并且全部压入抗裂砂浆内。网格布搭接处先压入一侧，再抹一些抗裂砂浆再压入另一侧，严禁干搭。阴角处耐碱网格布要压茬搭接，其宽度250mm,阳角处也应压茬搭接，其宽度2200mm。网布铺贴要平整，无褶皱，砂浆饱满度达到100%，同时要抹平、找直，保持阴阳角处的方正和垂直度。2）、在门窗口角处洞口边角应45°斜向加铺一道耐碱网布，耐碱网布尺寸宜为30OmmX20OmmOO洞口四角附加置碱被奸网格布（标准网）洞口四角附加耐碱玻纤网格布（I1.）细部处理外墙窗框四周保温措施：为保证外墙窗框四周保温效果，避免“热桥”，外窗安装完毕，外墙窗框四周打发泡胶，窗框外侧抹聚苯颗粒保温砂浆。保温砂浆外抹抗裂砂浆并压入一道网格布，网格布与大面搭接尺寸不得小于100mmo保温板上界面剂有缺损时，应刷界面剂修补，要求均匀一致，不露底。其余各节点节能构造做法同居住部分保温做法。五、质量标准：（一）、主控项目1、所用材料和半成品、成品进场后，应做质量检查与验收，其品种、质量、性能必须符合设计要求和相关标准的规定。检验方法:检杳产品质量合格证明文件、进场验收记录、有效期内的型式检验报序号项目允许偏差检验方法告、现场抽样试验报告和施工记录。2、所用材料的导热系数保温层厚与构造做法应符合建筑节能设计要求，保温层厚度不允许有负偏差，检验方法：钢针插入和尺量检查，观察检查。3、保温层与墙体以及各
