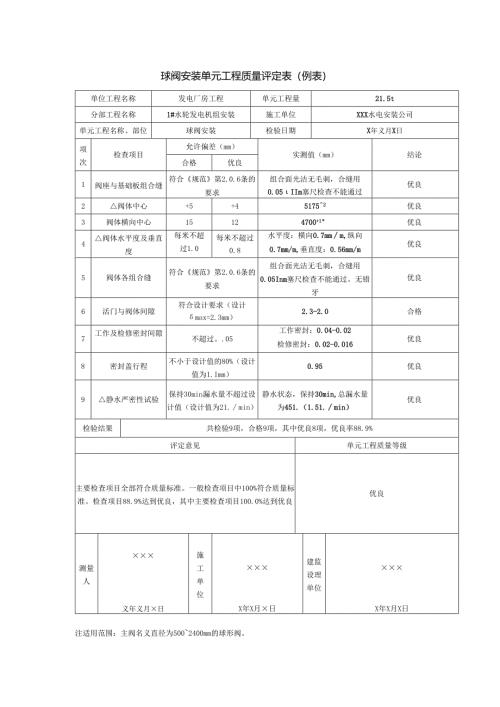

球阀安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量21.5t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位球阀安装检验日期X年义月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1阀座与基础板组合缝符合规范第2.0.6条的要求组合面光洁无毛刺，合缝用0.05IIm塞尺检查不能通过优良2阀体中心+5+451752优良3阀体横向中心15124700+1°优良4阀体水平度及垂直度每米不超过1.0每米不超过0.8水平度：横向0.7mmm,纵向0.7mm/m,垂直度：0.56mm/m优良5阀体各组合缝符合规范第2.0.6条的要求组合面光洁无毛刺，合缝用0.05Inm塞尺检查不能通过。无错牙优良6活门与阀体间隙符合设计要求（设计max=2.3mm）2.3-2.0合格7工作及检修密封间隙不超过。.05工作密封：0.04-0.02检修密封：0.02-0.016优良8密封盖行程不小于设计值的80%（设计值为1.Imm）0.95优良9静水严密性试验保持30min漏水量不超过设计值（设计值为21.min）静水状态，保持30min,总漏水量为451.（1.51.min）优良检验结果共检验9项，合格9项，其中优良8项，优良率88.9%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目88.9%达到优良，其中主要检查项目100.0%达到优良优良测量人×××义年义月×日施工单位×××X年X月×日建监设理单位×××X年X月X日注适用范围：主阀名义直径为5002400mm的球形阀。填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台球阀安装为一个单元工程。本单元是主要单元工程。2.单元工程量：填写本单元球阀安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法1阀座与基础板组合缝用塞尺检查2阀体中心挂钢琴线用钢板尺检查3阀体横向中心用钢卷尺检查4调体水平度及垂直度用方型水平仪检查5阀体各组合缝用塞尺检查6活门与阀体间隙用塞尺检查7工作及检修密封间隙用塞尺检查8密封盖行程用钢板尺检查9静水严密性试验测量漏水量4.GB856488水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过;允许有局部间隙，用O.1OmnI塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.1OnIn1。5 .设计值按设计图填写，并将设计值用“（）”标明。实测值填写实际测量数值。6 .合格项数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
