地下连续墙施工监理细则.docx

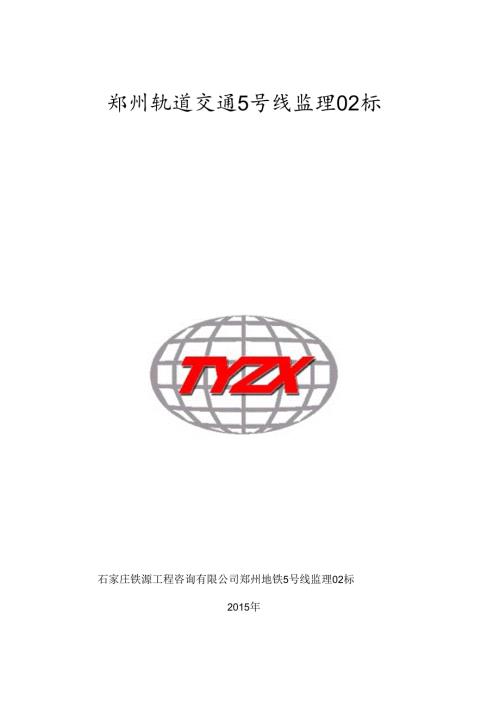

郑州轨道交通5号线监理02标石家庄铁源工程咨询有限公司郑州地铁5号线监理02标2015年一、工程概况3二、连埃墙专业工程的钟点3三、理依据3叮、JIt理工作程序4五、地下连埃墙Jit理工作的控制要点及目标值5六、地下连埃墙安全文明施工Jt理14地下连续墙施工监理实施要点一、工程概况注：现场监理人应了解所监理的建筑物的基本情况：其主要内容包括J2程名称、规模、性质、用途、资金来源、投资额、开竣工日期、建设单位、设计单位、监理单位、施工单位、工程地点、工程总造价、施工条件、建筑而积、结构形式、图纸完成情况、承包合同等事项，（比如未来北路站工程概况）等。.未来北路站位于黄河路与未来北路交叉口处,沿黄河路东西向J1.一字型布置。车站范围内主委上层为砂质物土、制质就土、财质黏土.车站为2层地下鸟式车拈.车站总长度为264.20家，4站标准段宽度21.0米，车站覆土最大约3.0米。站台住于费二层，站台宽度为11米，有效站台长140米.未来北路站共设4个出入。、2个风道。及1个安全出D.车站主体国护站构明挖段采用80cmm序地下丑犊场+内支撑的支护方式.车站第一支杼采用80OnImX100oE间龙9m的泥凝上支律：第二、三道采用¢609.望厚18m的烟管支撑.本站主体结构两端采用明非咂就法施工，中刈下穿未来北路段采用咕抡法施工，出入。氽用明挖族工方案。二、连续墙专业工程的特点地下连续墙施工先构筑导墙，在导墙混凝土强度达到设计要求后进行槽段开挖，槽段开挖时采用泥浆护壁，在开挖过程中测定泥浆比重、稠度、含沙量、PH值等；开挖到设计深度后采用超声波侧壁仪测定槽深、槽壁垂直度、然后清底、换浆（如需换浆）、钢筋笼吊装、吊放锁口管、导管；然后进行水下混凝土浇筑，根据浇筑混凝土的深度，逐次拔出导管，直到全部拔出导管完成一幅地卜连续墙施工过程。三、监理依据1、政策法规2、技术规范（以图纸上注明规范标准为准）3、实施文件一工结束进入下一个一环五、地下连续墙监理工作的控制要点及目标值地卜.连续墙施工前，现场监理要熟悉地质勘察报告，了解基坑范围内地下管线、构筑物及临近建筑物文件资料等。（一）连续墙施工监理工作的方法及措施1 .原材料、半成品实行报验制度，经且验合格后方能使用。对施工单位的测量放线进行认真计算、复核并签证。2 .对每道工序及各项隐蔽工程实行报验制度，经专业监理工程和检查签证后方能隐蔽或进行卜道工序施工。3 .对施工图上存在的技术问题及时汇报业主，并积极配合与设计院联系解决方案。4 .督促施工单位在施工的同事做好有关资料，并及时归类存放，以备交工时使用，做到资料与施工同步。5 .经常巡视施工现场，工程隐蔽时进行现场旁站，对施工中出现的质量隐患及时向施工单位提出，如有必要即采用拍照等F段予以记录。6 .严格按国家工程施工验收标准及郑州地方性条文检查、验收施工质量。（J监理测量要点1 .对地卜连续墙的控制点和水准点进行复核:2 .对导墙的定位放线复核，确定准确无误后方可进行土方开挖；3 .成槽施工前对槽段位置、分隔线及外放量等进行复核：1.成槽结束后对槽段位置、槽深槽宽进行检查、复核；（三）导墙施工监理要点：1 .检查导墙分段长度，要求与连续墙分幅线控制在（3On1.nr50mm）处,且不得与地卜.连续墙分幅线重合；2 .检查导墙宽度（85Omm-IO50mm）,、深度（200Omm）和翼板（100OnIm）卜的土质情况及导墙基底是否筑在原状土上，且应筑在原状上F300mm,对于松散土回填土要有切实可行的措施；3 .挖槽过程中，要防止塌方、超挖，基底、侧面要人工修直清底，且要保证导墙深度（2000mm）,厚度（85Omm-Io50mm）和翼板（100Omm）宽度；4 .检查槽底平整度是否满足要求；（四）钢筋绑扎控制检查钢筋原材料质量证明W、合格证、复试合格报告，钢筋直径、数量、间距、搭接长度、保护层厚度要符合设计要求；（五）模板安装控制检查模板平整度、垂直度、牢固性；保证轴线和净空的准确性。（六）混凝土浇筑控制检查险塌落度，和易性，振捣密实度、留置试块并做好旁站记录；（七）模板拆除控制险满足一定强度后可拆除模板：拆模后检查导墙中心轴线和净空尺寸,平整度、垂直度及导墙碎的浇筑质量，碎应无蜂窝、孔洞、露筋等；（八）横撞设置控制拆模后立即加设支撑或回填土方，检查支撑间距是否满足2m要求，上卜.两道，牢固性是否满足规范要求。在导墙性达到设计强度和加好支撑或回填土方之前，禁止任何重型机械和运输设备在旁边行驶或停置，防止导墙开裂或位移变形：（九）导墙施工的控制目标值导墙的主要作用是定位和便于控制标高，在施工过程中为挖槽定向和排放泥浆，支撑施工机具重量，保持地面土体稔定等起重要作用。故要求导墙结构应建于坚实的地基上，导墙不得移位和变形。导墙施工偏差及目标值应符合下列规定（设计要求）：（1）碎标号为C25水下混凝土（图纸要求）。（2）导墙内墙面与地下连续墙纵轴线平行度为±10廊（3）内外导墙间距偏差为±10mm（4）导墙内墙垂直度为5%。（5）导墙内墙面平整度为3mm（6）导墙顶面平整度为5mm（I）连续墙施工控制()泥浆制备与管理1 .泥浆池贮备量应满足槽壁开挖使用需要。2 .泥浆应根据地质和地面沉降控制要求经试配确定。3 .泥浆拌制材料宜优先选用膨润土，如采用粘上，应进行物理、化学分析和矿物鉴定，其粘粒含量应大于50$,塑性指数应大于20,含砂量应小于5乐二班化硅与氧化铝含量比值宜为34。4 .泥浆配制应符合下列要求：泥浆性能.新配制梯环陶浆废弃泥浆检验方法林性土砂姓土翦姓上砂性土熟佐土砂性上比克(gcm,)1.04-1.051.06-1.08<1.10<1.15>1.25>1.35比空计拈度(三)20-2425-30<25<35>50>60漏斗计含砂冬(%)<3<4<4<7<8>11洗砂瓶PH值8-98-9>8>8>14>14试纸5 .新拌制泥浆应贮存24h以上或加分散剂使膨润土(或粘土)充分水化后方可使用。6 .铳槽期间，泥浆面必须保持高于地下水位0.5m以上，并不低于导墙顶面下0.3m,7 .施工中可回收的泥浆应进行泥浆振动除砂器处理，符合标准后方可使用，废弃的泥浆应采取水力旋流器分离弃渣后外运，不得污染环境。8 .所有地卜.水含盐或化学污染时应采取措施，不得影响泥浆性能指标。7.钢筋笼应设定位垫块，其深度方向间距为35m,每层设23块及符合设计要求。9 .钢筋笼焊接接头搭接长度应符合设计要求，位于同一截面搭接根数应不超过50%,单面焊接长度10d,双面焊接长度N5d,焊缝的宽度应是主筋的80%以上，机械连接时，直螺纹安装的最小拧紧扭矩260Nm.安装后的螺纹外露不得超过2p并应按相应的技术规定执行。10.纲筋笼制作精度应符合下表规定:项目偏美(rat)检查方法轲筋茏长度±1钢筋茏宽度±10铜尺货、每片网防网检查上、中'下三处铺筋霓庠炭±10主筋刈距±10任取一断面，连续量取间距.取平均值作为一点,每片分布筋向距±20叙筋同上测四点.予埋件中心住笠±15抽查（四）地卜连续墙接头要点本工程地下连续墙采用“工”字型钢板接头形式。接头处施工应注意以下事项：1 .固定在工字钢板上的止浆薄铁皮要牢固，工字钢外侧填筑的土袋要密实，以防止混凝土绕流和渗透。2 .对相邻槽段成槽时，要用冲击钻剔除所溢出的混凝土,再用钢丝刷把在端头钢板上的泥砂清除干净，从而使连续墙接头部位防水效果和完整性好并便于下放钢筋笼。（五）混凝土灌注耍点I.浇筑混凝土的导管使用前，应进行水密性试验，捡漏压力应大于1 .钢筋笼吊装全过程旁站监理。检查吊装器具的安全性、钢筋笼入槽到位情况2 .导管安装全过程旁站监理。检查导管接口、氏度及入槽情况；3 .连续墙水卜.混凝土浇筑全过程旁站监理。监督混凝土浇筑速度，导管提升高度，保证导管埋入混凝土1.5m；监督施工单位实验员检测混凝土塌落度、和易性、完成抗压试块及抗渗试块的留置：4 .所有旁站工序均检查施工单位施工记录，同时做好监理旁站内容的旁站记录:记录清楚重要工序的起止时间和抽查情况等。（十：）钢筋笼吊装的控制要点：1 .吊装作业前，应先检查人员配备是否齐全，是否持证上岗。并根据施工组织设计要求划定危险作业区域，设置醒目的警示标志，防止无关人员进入。还应视现场作业环境，专门设置监护人员，防止高处作业或交叉作业时造成的落物伤人事故。2 .检查审核施工单位提交的吊点位置计算书，并按审批的吊点监控吊环预埋位置及焊接质量包括吊环规格、型号、焊缝长度等；3 .起吊时，监理人员要全程监督。钢筋笼吊起竖直后，钢筋笼应无变形，垂直度，水平度良好。4 .钢筋笼入槽时应摆正内外两侧方向，入槽过程中如遇阻碍不得强行冲放，应重新吊起，待查明原因并处理后再吊放；5 .按吊装计算书检查吊车位置、起重高度和角度是否满足吊装要求;6 .吊装过程中，吊机安全距离范围内，严禁有施工人员走动或施工。7 .风力达六级以上时，严禁进行吊装作业。六、地下连续墙安全文明施工控要点（一）开工前的安全文明施工监理检查要点1、审查承包单位施工组织设计中的安全技术措施及专项安全方案，（施工现场临时用电、起重吊装）未批准前，不同意施工。2,审查项目部安全管理体系。项目部必须建立完整的安全管理保证体系，机构必须符合要求，配备人员必须到位。并必须建立健全各级、各职能部门及各类人员的安全生产责任制，装订成册，其中项目部管理人员安全生产责任制还应挂墙。3、核查专职安全员数量和资格，（本项目4人，持有C证，安全主任证必须有效）4、检查施工单位编制的施工现场安全生产事故应急救援侦案，督促落实好应急救援组织人员、救援器材、设备，并检查定期演练工作。（二）安全教育检杳1、项目部必须成立农民工业余学习，制定学习、培训计划进行安全教育和技能培训：新进场人员须进行公司（15学时），项目部（15学时），班组（20学时）的“三级”安全教育，经考核合格后才能进入操作岗位。2、安全教育内容必须具体，有针对性。教育时监理实施旁站。3、施工现场的安全状况的核查4、施工现场的布置应同方案一致（I）施工现场必须实行封闭管理施工现场应有安全标志布置平面图。施工现场道路畅通、平坦、整洁。无散落物。排水畅通，不积水。（2）建筑材料、构配件及其他料具等必须做到安全、整齐堆放（存放），不得超高。堆料分门别类，悬挂标牌，标牌应统一作，标明名称、品种、规格数量等。（3）安全标志应按图挂设，特别是主要施工部位、作业点和危险区域及主要通道口均应挂设相关的安全标志。（4）施工机械设备应随机挂设安全操作规程牌。各种安全标志应符合国家安全标志（GB2894-82）的规定，制作美观、统一。（三）施工设备的进场验收1.检查、验收承包单位进场施工机械。应对进场机械的数量、型号、规格、生产能力、完好率等认真检查和记录。2 .检查施工单位安全技术交底和班前安全活动。对冲桩机、成槽机、起重工、电焊工、电工、混凝土振捣工等作业人员进行安全操作规程交底监理实施旁站。对班前活动进行抽查。3 .机械、特种作业持证上岗检查，电工、电焊工、气割、起重工、吊车机手的上岗操作证严格核验，现场随时抽查。（四）施工临时用电检查1、现场用电布置
