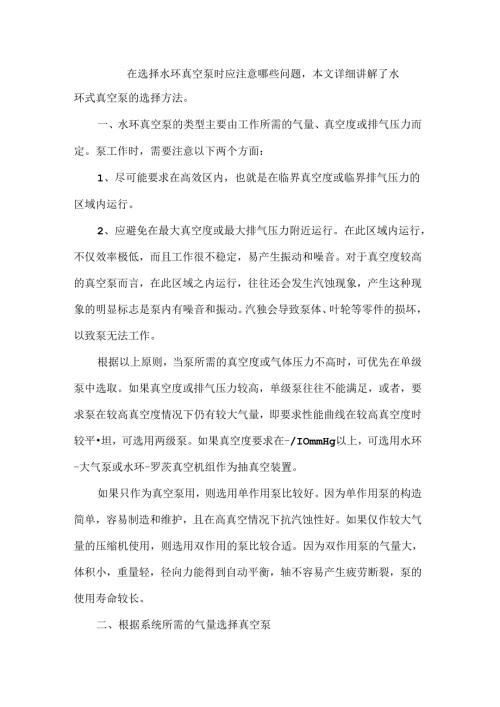

在选择水环真空泵时应注意哪些问题，本文详细讲解了水环式真空泵的选择方法。一、水环真空泵的类型主要由工作所需的气量、真空度或排气压力而定。泵工作时，需要注意以下两个方面：1、尽可能要求在高效区内，也就是在临界真空度或临界排气压力的区域内运行。2、应避免在最大真空度或最大排气压力附近运行。在此区域内运行，不仅效率极低，而且工作很不稳定，易产生振动和噪音。对于真空度较高的真空泵而言，在此区域之内运行，往往还会发生汽蚀现象，产生这种现象的明显标志是泵内有噪音和振动。汽独会导致泵体、叶轮等零件的损坏，以致泵无法工作。根据以上原则，当泵所需的真空度或气体压力不高时，可优先在单级泵中选取。如果真空度或排气压力较高，单级泵往往不能满足，或者，要求泵在较高真空度情况下仍有较大气量，即要求性能曲线在较高真空度时较平坦，可选用两级泵。如果真空度要求在-/IOmmHg以上，可选用水环-大气泵或水环-罗茨真空机组作为抽真空装置。如果只作为真空泵用，则选用单作用泵比较好。因为单作用泵的构造简单，容易制造和维护，且在高真空情况下抗汽蚀性好。如果仅作较大气量的压缩机使用，则选用双作用的泵比较合适。因为双作用泵的气量大，体积小，重量轻，径向力能得到自动平衡，轴不容易产生疲劳断裂，泵的使用寿命较长。二、根据系统所需的气量选择真空泵初步选定了泵的类型之后，对于真空泵，还要根据系统所需的气量来选用泵的型号。关于真空泵的抽速选择及抽气时间计算可参照：真空计算公式。水环真空泵管路的安装方法在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。那么水环真空泵管路安装正确方法有哪些，本文带大家了解一下。1、选择合理的管路方案真空系统出口与泵的入口之间距离越短越好；管路拐弯越少越好：进口管路应高于泵的入口中心线，出口管应避免有引起较大阻力的因素，如出口管上爬、直角拐弯等；配接进出口管宜径应与产品的进出口直径一致，如真空系统较小，进出口配接管直彳仝可以小，但不得小于产品进出口直径的70%,且出口宜径应大于或等于入口管宜径：管路的拐弯处应圆滑过渡；水环式真空泵的进水管路要安装阀门，用来调节进水量的多少，进水量的多少对真空度有影响，调节进水量时通过观察真空表的指针来控制阀门，SK-0.8的极限真空能达到-0.087,在工作状态下，因为管路不是完全密封的状态，真空度在-0.06左右就能满足工作需求。2、安装或维修管路时，防止掉进异物。3、管路的接头要加密封垫，不得有漏气、漏水现象。4、真空系统的吸气口处安装真空表，以便掌握真空的变化情况。5、吸气口的管路上安装阀门当真空度达到极限时会产生很大的噪音，叫气蚀声，通过阀门来调节真空度，真空度高时，试压爆破检测仪，打开阀门放掉适量的气体，气蚀声立刻消失，真空度下降时关闭阀门。6、循环水的其中一个重要作用还是用来冷却真空泵工作时产生的温度，当循环水的水温超过40度，真空度会降低，及时补充或更换冷水来降低循环水的温度，围栏设备上的真空泵多用铁油桶来装循环水，水桶的水要多一些。
