建筑施工防雷接地安装技术交底.docx

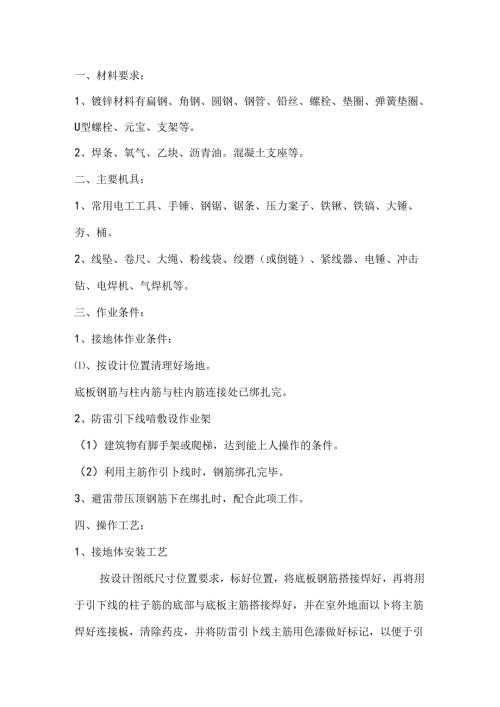

一、材料要求：1、镀锌材料有扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝、支架等。2、焊条、氧气、乙块、沥青油。混凝土支座等。二、主要机具：1、常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶。2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊机等。三、作业条件：1、接地体作业条件：、按设计位置清理好场地。底板钢筋与柱内筋与柱内筋连接处已绑扎完。2、防雷引下线喑敷设作业架（1）建筑物有脚手架或爬梯，达到能上人操作的条件。（2）利用主筋作引卜线时，钢筋绑孔完毕。3、避雷带压顶钢筋下在绑扎时，配合此项工作。四、操作工艺：1、接地体安装工艺按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好，并在室外地面以卜将主筋焊好连接板，清除药皮，并将防雷引卜线主筋用色漆做好标记，以便于引出和检查，应及时请质检部门进行隐检，同时做好隐检记录。2、防雷引下线喑敷设：（I）按设计要求找出全部引下线主筋位置，用油漆作好标记，距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm,做完后请有关人员进行隐检做好隐检记录。（2）土建装修完毕后，将引下线在地面上下面2米的段套上保护管，并用卡子将其固定牢固，刷上红白相间的油漆。3、避雷带安装（1）利用压顶钢筋与预先准备好的约定俗成20Cm的连接钢筋焊接成一体，并与柱筋中引下线焊成一个整体。（2）压顶内各点引出钢筋头，焊完后，用圆（或扁钢）敷设在四周，压顶内焊接好各点，并与周围各引下线连接后成环形。五、质量标准：1、保证项目：（1）材料的质量符合设计要求，接地装置的接地电阻值必须符合设计要求。（2）接至电气设备、器具和可拆卸的其它非带电金屈部件接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接。2、基本项目：（1）避雷带及其支持件安装位置正确，固定牢靠，防腐良好，避雷带规格尺寸和弯曲半径正确，避雷带及支持的制作符合设订要求。避雷带支持间距均匀。（2）接地（接零）线敷设：平直、牢固、固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷：连接紧密、牢固，有防松措施。防雷接地引下线的保护管固定牢靠。断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全，防腐均匀，无污染建筑物。（3）接地体安装：位置正确，连接牢固，接地体埋设深度应符合设计要求和有关施工规范规定。隐蔽工程记录齐全、准确。3、允许偏差项目：（1）搭接长度：扁钢22b：圆钢26D；圆钢和扁钢36D（注b为扁钢宽度；D为圆钢直径）（2）扁钢搭接焊接的边数：3边。六、成品保护：1、 接地体：不得随意移动已经绑好的结构钢筋。2、 支架（1）剔洞时，不应损坏建筑物的结构（2）支架稳住后，不得碰撞松动。3、 防雷引下线敷设安装保护管时，注意保护好土建结构及装修面。拆架子时不要磕碰引下线。4、 避雷带预见扁铁或圆钢不得超过30cm。七、应注意的质量问题1、 接地体利用职权基础、梁柱钢筋搭接面积不够，应严格按质量要求去做。2、 支架安装（1）支架松动，混凝土支座不稳固，将支架松动的原因找出来，然后固定牢靠，混凝土支座放平稳。（2）支架间距（或预埋铁件）间距不均匀，直线段不直，超出允许偏差重新修改好间距，将直线段校正平直，不得超出允许偏差。（3）焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊，不允许出现上述缺陷。（4）焊接处药皮处理不干净，漏刷防锈漆。应将焊接处药皮处理干净，补刷防锈漆。3、 防雷引下线暗敷设（I）主筋错位，应及时纠正。（2）引下线不垂直，超出允许偏差，引卜线应横平竖直，超差应及时性纠正。4、 避宙带焊接面不够，焊口有夹渣，咬肉、裂纹等，应按有关要求处理。压顶内的接头筋未焊，应补焊
