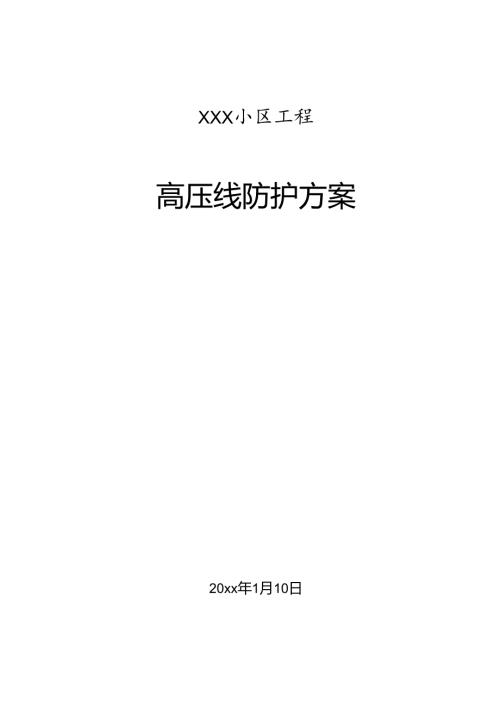

某住宅小区高压线防护措施.docx

XXX小区工程高压线防护方案20xx年1月10日目录工程概况编制依据2,防护架体搭设的总长度为约105m。四、搭设构造要求5、小横杆：小横杆端头伸出大横杆长度不小F300mm;4六、7、高压线防护架体顶部1.8m范国内涂刷黄黑警示漆:1、压线防护架布置平面图2,高压线防护架布置立面图一、工程概况XXXXXX小区工程位于XXX市XXX部，XXX*路南侧，其中8"、17"楼建筑面积均为9907.3nr,层数为18层，剪力墙结构。工程设计使用年限为50年，建筑物抗震设防类别为标准设防类,结构安全等级为二级，抗族等级为三级，建筑耐火等级为一级。本工程由安徽XXX*置业有限公司建设，XXX市XXX*设计院勘察,沈阳XXX设计有限公司设计。安徽省XXX建筑总公司施工。本工程西侧有高压线，距建筑物8米，在塔吊旋转半径内，为了确保施工现场在生产过程中的人身安全，减少事故发生，结合本工程的实际情况，特制订本防护方案。二、编制依据1、国家颁布的工程建设标准强制性条文第八篇第八节施工安全要求中的相应条款；2、XXX市建设工程现场安全管理相关规定；3、国家颁布的建筑施工安全检查标准JGJ59-99o三、搭设区域1、在塔吊的旋转半径范围内搭设宽5.0m,高度超过最高处高压线2.0m的防护架体，总高度14m,最外侧距高压线为2m；全部采用竹笆防护，上面二层，侧面一层。2、防护架体搭设的总长度为约105m。四、搭设构造要求1、高压线防护架体的材料用毛竹搭设，立杆纵向距离为1.8m,横向距离为1.6m,大横杆步距为1.8m;2、为了保证立杆及整个防护架体的稳定性，立杆柱脚采用钢管埋入地下两米，上部予留1.5米，用14#镀锌铁丝与毛竹立杆绑扎牢固。且下部采用税全面硬化。3、立杆：上下两根立杆接头处，搭接长度不应小于1.5m,绑扎不少于三道。相邻立杆的接头相互错开，且每一次接头左右错开，确保重心在一条直线上：大头朝下，小头朝上，上下垂直；若立杆本身不宜应将其弯向架子的纵向，不要弯向里边或外边；4、大横杆：绑在立杆里面，表面尽可能保持水平：接头应大小头搭接小头放在大头上面，搭接长度不小于1.5m,绑扎不少于三道；接头位置应上卜里外错开；5、小横杆：小横杆端头伸出大横杆长度不小于300mm:6、剪刀撑横向间距为2.4m,纵向间距为5.4m,扫地杆离地为300mm:排与排之间应增设剪刀撑，其间距同上。7、高压线防护架体顶部1.8m范围内涂刷黄黑警示漆；8、搭设材料不得使用嫩、脆、蛀、程及开裂的毛竹搭设，毛竹小头直径不小于70mn9、在搭设过程中及时设置斜撑、剪刀撑，以及必要的缆绳，避免在搭设过程中倾斜。五、检查及维护1、高压线防护架体必须定期有专人负责检查和维护：2、严禁在架体上堆放物品和随意行走；3、防护架体必须用缆绳与主体结构连接，防止大风吹刮倒向高压线;做法为水平每八米设一道缆绳，一侧用地锚打入地下，另一侧固定于架体十米高度处。4、每月应对防护架体进行全面检查，及时消除隐患：5、损坏的脚手架、毛竹和松动的铁丝要及时更换、和加固：6、防护架体的拆除必须有项目部的书面批准，其他时候均不得拆除或局部拆除。六、附图1、压线防护架布置平面图压线防护架布置平面图2、高压线防护架布置立面图四排脚手架立面图高压嬲帅而困
