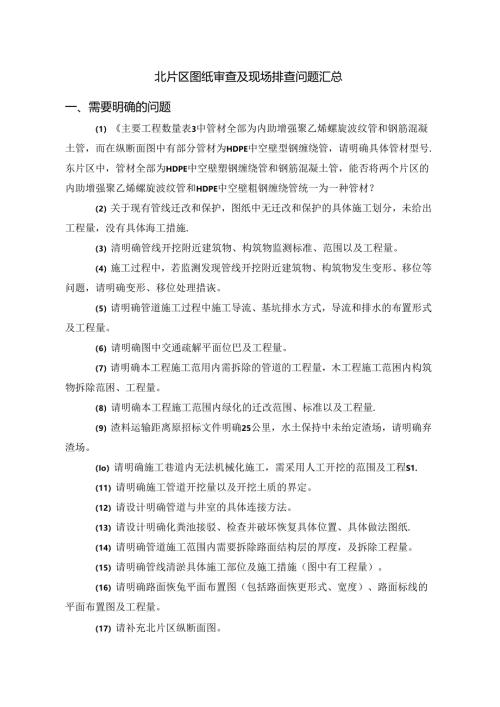

北片区图纸审查及现场排查问题汇总一、需要明确的问题（1）主要工程数量表3中管材全部为内助增强聚乙烯螺旋波纹管和钢筋混凝土管，而在纵断面图中有部分管材为HDPE中空壁型钢缠绕管，请明确具体管材型号.东片区中，管材全部为HDPE中空壁塑钢缠绕管和钢筋混凝土管，能否将两个片区的内助增强聚乙烯螺旋波纹管和HDPE中空壁粗钢缠绕管统一为一种管材？（2）关于现有管线迁改和保护，图纸中无迁改和保护的具体施工划分，未给出工程量，没有具体海工措施.（3）清明确管线开挖附近建筑物、构筑物监测标准、范围以及工程量。（4）施工过程中，若监测发现管线开挖附近建筑物、构筑物发生变形、移位等问题，请明确变形、移位处理措诙。（5）请明确管道施工过程中施工导流、基坑排水方式，导流和排水的布置形式及工程量。（6）请明确图中交通疏解平面位巴及工程量。（7）请明确本工程施工范用内需拆除的管道的工程量，木工程施工范困内构筑物拆除范困、工程量。（8）请明确本工程施工范围内绿化的迁改范围、标准以及工程量.（9）渣料运输距离原招标文件明确25公里，水土保持中未绐定渣场，请明确弃渣场。（Io）请明确施工巷道内无法机械化施工，需采用人工开挖的范围及工程S1.（11）请明确施工管道开挖量以及开挖土质的界定。（12）请设计明确管道与井室的具体连接方法。（13）请设计明确化粪池接驳、检查并破坏恢复具体位置、具体做法图纸.（14）请明确管道施工范围内需要拆除路面结构层的厚度，及拆除工程量。（15）请明确管线清淤具体施工部位及施工措施（图中有工程量）。（16）请明确路面恢兔平面布置图（包括路面恢更形式、宽度）、路面标线的平面布置图及工程量。（17）请补充北片区纵断面图。（18）请明确雨水立管改造具体海工范围。（19）请明确塑料检查井的详细参数、做法及位置坐标。（20）请明确管道回填腋角角度。值，（21）设计图中大部分的末梢支管未给出长度、管径、开挖支护形式、坐标等详细数据，是否在本标段的施工范围内，需设计明确。（22）请设计明确水泥积定碎石的配合比及其他参数指标。北片区及东片区相同路面形式采用的结构形式不一致，建议两个片区相同路面形式采用一致的结构形式（包括厚度、材料）。（23）请补充22x2200顶管接收井的结构图“（24） WE33顶管工作井，工程量表上为e4000,而断面图上的尺寸为2100x1000.请明确。（25） WE34顶管接收井，工程量表上为2200x2200.而断面图上的尺寸为1000,请明确。（26）北片区管道支护标识问题：支管网平面图（三）图WA119-WA100支护标识为WA122-WA102；北片区支管网平面图（九）WA17-WA29支护标识为WA18-WA20.（27）北片区支管网平面图（十四）WB60污水检查井标识出现两个西方向底标高。（28）北片区支管平面布巴图（四十北）YC165井无井编号及高程。（29）管底标高与自流方向不符：北片区分幅图78.WGIO3-WG104管底标i与自潦方向不符，北片区分幅图48,WD24WD31管底标高与自流方向不符。(30)YC49标高问题,YC48YC49管径ISo0,请设计复核二、现场排查问题1、设计高程问题图号井号设计裔程实测高程tt-½-A-01-zK08WA811.9511.67tt-A-o-zK-oWA1710.7810.44rt-A-01-K-10WAB11.5111.24持-施Ao1.水7WA469.9910.32择施AO1.冰7WA9411.811.68rt-A01->K-12YA327.016.74tt-½-A-01->K-12WB147.096.83措施AO1水A6WF258.837.82持-施AO1.-水67WF1711.4711.69tf-A-01-zK-58WE9610.269.83rt-A-01-K-17YA1.O1.6.56.75tt-½-A-01-zK-77YD148.S47.1tt-f-A-01-K-77YD15877.3rt-½-A01-zK-77WG268.516.83tt-½-A-01->K-77WG258.66.85tt-½-A-01-zK-77WG248.096.4tt-½-A-01-K-77WG1058.266.63tf-A-01-zK-77WG218.237.1rt-A-01->,K-76YD1.8.598.382、北片区排施A01水-56WE40污水井设计位置在低洼积水中，WE41位置位于既仃构筑物底部.I1.需穿过已有沟渠，请明确开梢埋管施工方式。0MP3-28'DmoTj-28丽327I».。3、北片区排施A01-水-20WB158WB159穿越小区门禁岗亭,建议管线偏移以避开其影响。5、北片区排施A01-水-02WA54WA87污水管沿线仃5根新增电线杆,建议偏移管线以避开其影响,6、北片区排施A01-水-03WA85WA86污水管沿线横穿新施工的现状井室，建议管线偏移以避免其影响。7、北片区排施A01-水-87WG216现状并设计图纸为原状污水井，现场发现井盖为雨水井盖，清设计明确。8、北片区排施A-(H-水-43WD7-WD53污水管线横穿居民房屋，请明确处理措施“WB59-WB58沿线穿过己仃高压线杆,建议偏移管线以避免其影响。10.北片区排施A-01水-14WB80-WB79污水沿线存在高*线杆,建议偏移管线以避免其影响。11、北片区排施A-OI-水-07WA47污水检查并要求接入现状井，设计给出井位与现场实际井位距离2m左右,建议设计更核。x-4¾21.5!而耐28Q1.m由颇X30f饰44F-Y-98254196设计YB47雨水检查井离现有的困墙即离只仃20cm,建议调整管线以避免其WC44WC45污水管沿线电计未显示电缆线,实际现场需穿过通讯光缆检查井，建议调整管线位置以避开光缆检查并影响。13.341如0.2073857811C35I400-3-1915、北片区排施A-(H-水-31YB42雨水检查井位居民楼中，YB41YB42雨水管沿线无法正常施工，请明确处理措施，16、北片区排施A-OI-水-49YC48YC49沿线需穿过原有治安监控杆及电线杆，建议调整管线位置以避开其影响。17、北片区排施A-OI-水-66WF31WF30沿线需穿已为河沟,请明确穿河、断桥施工措施,
