技能培训资料：什么是差动保护及如何应用.docx

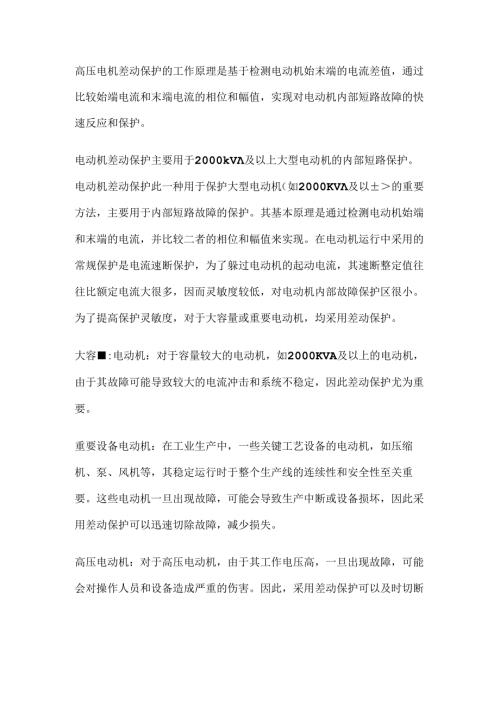

高压电机差动保护的工作原理是基于检测电动机始末端的电流差值，通过比较始端电流和末端电流的相位和幅值，实现对电动机内部短路故障的快速反应和保护。电动机差动保护主要用于2000kV及以上大型电动机的内部短路保护。电动机差动保护此一种用于保护大型电动机（如2000KV及以±的重要方法，主要用于内部短路故障的保护。其基本原理是通过检测电动机始端和末端的电流，并比较二者的相位和幅值来实现。在电动机运行中采用的常规保护是电流速断保护，为了躲过电动机的起动电流，其速断整定值往往比额定电流大很多，因而灵敏度较低，对电动机内部故障保护区很小。为了提高保护灵敏度，对于大容量或重要电动机，均采用差动保护。大容:电动机：对于容量较大的电动机，如2000KVA及以上的电动机，由于其故障可能导致较大的电流冲击和系统不稳定，因此差动保护尤为重要。重要设备电动机：在工业生产中，一些关键工艺设备的电动机，如压缩机、泵、风机等，其稳定运行时于整个生产线的连续性和安全性至关重要。这些电动机一旦出现故障，可能会导致生产中断或设备损坏，因此采用差动保护可以迅速切除故障，减少损失。高压电动机：对于高压电动机，由于其工作电压高，一旦出现故障，可能会对操作人员和设备造成严重的伤害。因此，采用差动保护可以及时切断故障电流，保护人员和设备的安全。重要负荷电动机：对于医院、数据中心、机场等重要场所的电动机，其稳定运行直接关系到这些场所的正常运营。因此，这些电动机也需要采用差动保护来确保其安全性。以下是其工作原理的详细介绍：1 .电流检测：在电动机的中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1.和TA2,这两组电流互感器之间的区域即为纵差保护的保护区。2 .电流互感器接线：电流互感器二次侧按循环电流法接线，即两个电流互感器的：次侧异极性相连，并在两连线之间并联接入电流继电器，继电器中流过的电流是两侧电流互感器二次电流I12与I22之差。3 .差动继电器：继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。在正常情况下，电动机始末端电流大小相等，方向相反，差流为零，保护不动作。当电动机内部发生短路故障时，始末端电流产生差流，启动保护功能。4 .保护动作：差动保护动作于跳闸，出口跳电动机的断路器，以迅速切断故障设备的电源，避免设备受到进一步的损害。同时，差动保护还能提高电力系统的稳定性和可靠性，减少停电时间和经济损失。5 .消除不平衡电流的影响：为确保差动保护的正确动作，需要采取措施消除不平衡电流的影响，如减小稳态情况下的不平衡电流、减小电流互感器的二次负荷、采用带小气隙的电流互感器等。6 .参数设置：差动保护的整定值需要根据电动机的额定电流、启动时间等因素进行设定，以确保保护的灵敏度和可匏性。同时，还需要考虑电动机启动过程中的暂态峰值差流和首尾端CT不平衡电流等因素。高压电机差动保护通过检测电动机始末端的电流差值，能够快速反应于电动机内部短路故障，并通过出口跳闸来隔离故障，保护电动机及电力系统的安全稳定运行。同时，通过合理的参数设置和采取消除不平衡电流的措施，可以有效减少差动保护的误动作和拒动作，提高保护的可靠性。
