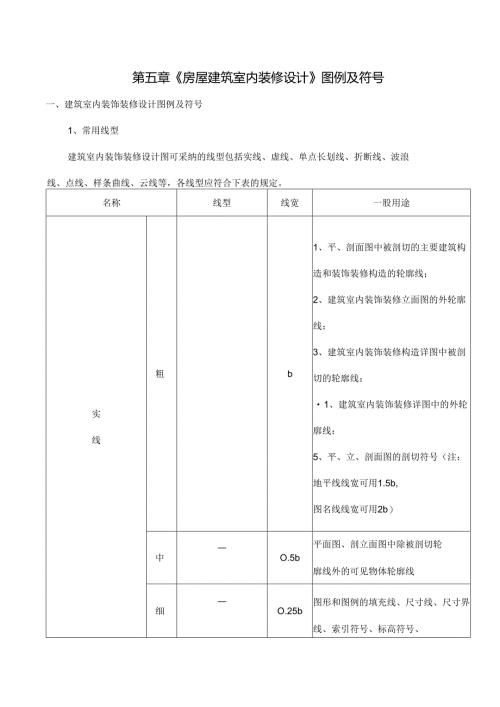

第五章房屋建筑室内装修设计图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采纳的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。名称线型线宽一股用途实线粗b1、平、剖面图中被剖切的主要建筑构造和装饰装修构造的轮廓线；2、建筑室内装饰装修立面图的外轮廓线；3、建筑室内装饰装修构造详图中被剖切的轮廓线；1、建筑室内装饰装修详图中的外轮廓线：5、平、立、剖面图的剖切符号（注：地平线线宽可用1.5b,图名线线宽可用2b）中O.5b平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线细O.25b图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等虚线中0.5b1、表示被遮挡部分的轮廓线；2、表示平面中上部的投影轮廓线；3、预想放置的建筑或装修的构件；4、运动轨迹细O.25b表示内容及中虚线相同，适合小于0.5b的不行见轮廓线单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不须要画全的断开界线续表3.2.2波浪线0.25b1、不须要画全的断开界线；2、构造层次的断开界线点线0.25b制图须要的协助线样条曲线0.25b1、不须要画全的断开界线；2、制图须要的引出线云线0.25b1、圈出须耍绘制详图的图样范困；2、材料标注图线的宽度b,宜从下列线宽系列中选取：1.0、0.7、0,5、0.35mm。各图样可依据困难程度及比例大小，先选定基本线宽b,再选用表3.2.3中相应的线宽组.2、线宽组线宽比线宽组(mm)b1.00.70.50.350.75b0.750.530.380.260.5b0.50.350.250.180.3b0.30.210.150.110.25b0.250.180.130.090.2b0.20.140.10.07注：同一张图纸内，各个不同线宽组中的细线，可统一采纳较细的线宽组的细线。3、比例比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号(图工平面图1:50平面图1:50平面图1:50平面图Sco1.e1:50(b)(c)(d)比例的注写绘图采纳的比例应依据图样内容及困难程度选取。常用及可用比例应符合表的规定常用及可用的图纸比例常用比例1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250可用比例1:3、1:4、1:6、1:8、1:15,1:30、1：35、1:40、1:60、1：70、1:80、1：120、1:300、1:400、1:500依据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，绘制的比例宜在下表中选用。各部位常用图纸比例表比例部位图纸内容1:200-1:100总平面、总顶面总平面布置图、总顶棚平面布置图1:100-1:50局部平面、H部顶棚平面局部平面布置图、局部顶棚平面布置图1:100-1:50不困难的立而立面图、剖面图1:50-1:30较困难的立面立面图、剖面图1:30-1:10困难的立面立面放样图、剖面图1:10-1:1平面及立面中须要具体表示的部位详图二、建筑室内装饰装修设计工程中的各类符号1、剖切符号建筑室内装饰装修设计工程中的剖切符号及房屋建筑工程相同，在此不再聿笑。2、索引符号、(1)、表示室内立面在平面上的位置及立面图所在页码，应在平面图上运用立面索引符号，如下图：（八）(b)(c)六面(d)(e)立面索引符号(2)、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上运用剖切索引符号，如下图：/剖面编号；S剖面所在图纸的编号剖切索引符号(3)、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上运用详图索引符号，如下图：（八）本页索引方式一洋田偏号11(详图所在图纸垢号(C)不同页索引方式(b)整页索引方式,详到号XXX-XXX;标准图图集号一/'、-详剖所在图纸珀号(d)标准图索引方式图详图索引符号细实线细实线详图所在图纸编号(4),表示各类设备(含设备、设施、家具、灯具等)的品种及对应的编号，应在图详图编号整页详用样上运用设备索引符号，如下图:设备编号设备品种设备索引符号3、引出线引出线起止符号可采纳圆点绘制，也可采纳箭头绘制(图)。起止符号的大小应及木图样尺寸的比例和样。1.（八）(b)引出线起止符号多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。引出线上的文字说明应符合现行国家标准房屋建筑制图统标准GB/T50001的规定(图工（八）多层构造共用引出线多个物象共用引出共用引出线示意4、其他符号、对称符号对称符号由对称线和分中符号组成。对称线用细单点长划线绘制；分中符号用细实线绘制。分中符号的表示可采纳两对平行线、上端为三角形的十字交叉线或英文缩写。采纳平行线为分中符号时，应符合现行国家标准房屋建筑制图统一标准GB/T50001的规定；采纳十字交叉线为分中符号时，交叉线长度宜为25三35三,对称线一端穿过交叉点，其端点及交叉线三角形上端平齐；采纳英文缩写为分中符号时，大写英文C1.置广对称线一端。三类对称符号(2)连接符号连接符号应以折断线或波浪线表示需连接的位。两部位相距过远时，连接符号两端鸵图样一侧宜标注大写拉丁字母表示连接编号。两个被连接的图样必需用相同的字母编号.(b)连接符号（3）转角符号转角符号以垂直级连接两端交叉线并加注角度符号表示。转角符号用于表示立面的转折。A（八）夕(b)转角符号5»标高建筑室内装饰装修设计的标高应标注该设计空间的相对标高，以楼地面装饰完成面为±0.00。标高符号可采纳直角等腰三角形表示，也可采纳涂黑的三角形或90"对顶角的圆，(a)(b)(c)(d)(e)(f)各类标高标高符号三、常用建筑装饰装修材料和设备图例常用建筑装饰装修材料图例表序号名称图例备注1夯实土壤2砂砾石、碎砖三合土3大理石4毛石必要时注明石料块面大小及品种5一般砖包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂黑6轻质砌块砖指非承垂徜砌体7轻钢龙骨纸面石誉板隔墙注明隔墙厚度8饰面徜IiI1.1.包括铺地砖、马赛克、陶费锦砖等9混凝土1、指能承垂的混凝土及钢筋混凝土：2、各种强度等级、骨料、添加剂的混凝土:3、在剖面图上画出钢筋时，不画图10钢筋混凝土例线；4、断面图形小，不易岫出图例线时，可涂黑11多孔材料包括水泥珍宝岩、沥青珍宝岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等12纤维材料包括矿棉、岩棉'玻璃棉、麻丝、木丝板、纤维板等13泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨脂等多孔聚合物类材料14密度板注明厚度续表15实木I.上图为垫木、木稀或木龙骨，表面为粗加工；2、下图木制品表面为细加工；3、全部木制品在立面图中能见到细纹的，均可采纳下图例1.（立面）16胶合板11小尺度比例）注明厚度、材种（大尺度比例）17木工板注明厚度18饰面板注明厚度、材种19木地板注明材种20石膏板1、注明厚度；2、注明纸面石面板、布面石膏板、防火石膏板、防水石高板、圆孔石膏板、方孔石膏板等品种名称21金屈1、包括各种金属，注明材料名称：2、图形小时，可涂黑22液体断面平面23玻璃嵇匚二2ft1、为玻璃砖断面;2、注明厚度24橡胶注明白然或人造橡胶25一般玻璃断面2zZ1立面26磨砂玻璃为玻璃立面，应注明材质、厚度27夹层（夹绢、夹纸）破璃为玻璃立面，应注明材质、厚度28镜面为镜子立面，应注明材质、国度续表29塑料包括各种软、硬塑料及有机玻璃等，应注明国度30胶应注明胶的种类、颜色等31地毯为地毯剖面，应注明种类32防水材料构造层次多或比例大时，应采纳上图33粉刷采纳较稀的点34窗帘一箭头所示为开启方向建筑构造、装饰构造、配件图例表序号名称图例备注1检查孔左图为明装检查孔右图为暗藏式检查孔2孔洞3门洞一口h为门洞高度W为门洞宽度Q0V三给排水图例序号名称图例序号名称图例1生活给水管J9方形地漏InF-2热水给水管RJ10带洗衣机插口地漏OY3热水R1.1.11毛发-11TM回水管聚集器4中水给水管ZJ12存水湾IfIri-5排水明沟城岗*13闸阀X6排水暗沟境内-14角脚续表7通气帽T应£Wttit15截止闸-CX1.i-8圆形地漏Y二灯光照明图例序号名称图例序号名称图例1艺术吊灯8格栅射灯2吸顶灯9300X1200日光灯盘日光灯管以虚线表示3射墙灯10600X600日光灯盘日光灯管以目虚线表示4冷光筒灯11暗灯槽5暖光筒灯12壁灯6射灯13水下灯7轨道射灯=Sgf=14踏步灯消防、空调、弱电图例序号名称图例序号名称图例1条形风口15电视器件箱2回风口16电视接口3出风口昌17卫星电视出线座4排气扇18音响出线盒
