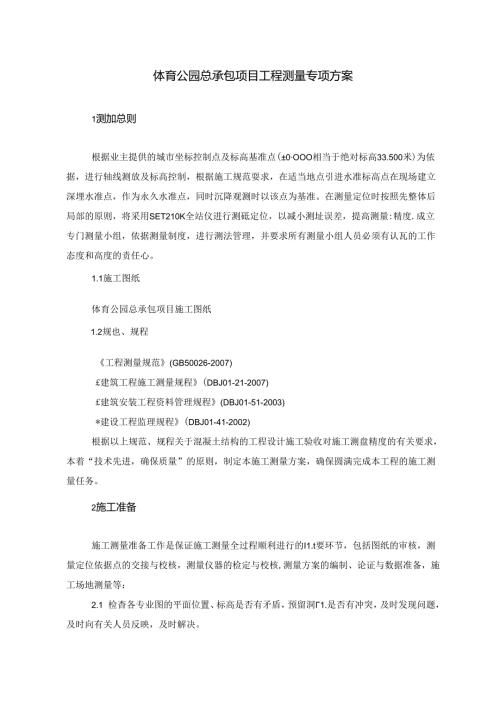

体育公园总承包项目工程测量专项方案1测加总则根据业主提供的城市坐标控制点及标高基准点(±0OOO相当于绝对标高33.500米)为依据，进行轴线测放及标高控制，根据施工规范耍求，在适当地点引进水准标高点在现场建立深埋水准点，作为永久水准点，同时沉降观测时以该点为基准。在测量定位时按照先整体后局部的原则，将采用SET210K全站仪进行测砥定位，以减小测址误差，提高测量:精度.成立专门测量小组，依据测量制度，进行测法管理，并要求所有测量小组人员必须有认瓦的工作态度和高度的责任心。1.1施工图纸体育公园总承包项目施工图纸1.2规也、规程工程测量规范(GB50026-2007)£建筑工程施工测量规程(DBJ01-21-2007)£建筑安装工程资料管理规程(DBJ01-51-2003)*建设工程监理规程(DBJ01-41-2002)根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测盘精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。2施工准备施工测量准备工作是保证施工测量全过程顺利进行的I1.t要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核,测量方案的编制、论证与数据准备，施工场地测量等：2.1 检杳各专业图的平面位置、标高是否有矛盾，预留洞1.是否有冲突，及时发现问题，及时向有关人员反映，及时解决。2.2 2对所有进场的仪器设备及人m进行初步调配，并对所有进场的仪器设省重新进行检定：主要测量仪器及性能如表2.2所示。表2.2主要测量仪器性能表编号设备名称精度指标数量用途1SET210K2mm+2ppm-前期工程控制定位2J2电子经纬仪T一台施工放样3DSZ2水准仪2mm四台标高控制450米钢卷尺Imm四把施工放样5激光垂准仪2"-台内控点竖向传递6对讲机八部通讯联络23人员的组织表2.3人员计划表职务s职责测量工程师1方案编制、分析及实施硼S员4测量操作、技术资料编制、测量数据计算2.4基准控制（网）点的更测测量工作实施前与业主进行基准控制（网）点节面和现场交接，对规划设计部门提供的平面和高程控制点的测量成果资料和现场控制网（点）进行复测，并将更测成果报业主和监理审核。在施工过程中定期对控制网点进行校准。2.5 复印预定人员的上岗证书，由主任工程师进行技术交底。2.6根据图纸条件及工程内部结构特征确定轴线控制网形式。3场区平面控制网的测设由T本工程占地面积大、平面形状或杂等施工特点，外控制点的布设困难大，布设导线边长差异大，首级导线点之间精度不均匀，且在施工过程中的使用率也会受到很大程度的限制。因此，基础施工期间采用外控法，其余结构及主体控制采取内控为主，外控为辅，内外控相结合的的控制方法，但始终保持内、外联测“测设现场方格网做为轴线控制时，边长不宜过长，并以此作为工程的二级导线，为减少由于工程高差太大产生I角的影响，避免地卜.、地上两部分结构出现测量放样的超差，事先在基础护坡周围布设"十"字轴线控制点，并与地上I、I1.级导线点联测，检核，以确保施工测量控制精度的要求。轴线控制点的测放，按常规正倒镜投点法投测，并经平差、复核后，采用内分法或直角坐标法测放出其他线及墙体控制线等细部线.如基坑开挖进行边坡上、下门线控制时，应根据坡度计算边坡外放版。为便于层间的检核，在各栋楼内设置适当密度的轴线控制点，按照各栋楼的平面形状和轴线位置，拟定每栋每个第元设置4个轴线控制点，以此进行层间放线的熨核。平面细部测量一般分为初测和归化两步进行，放样定点后要对各点做校核条件的检查或在一点架设仪器重复检查。对于一些不连线的或与周边结构相对关系不很明确的独立结构（如独立柱），在放样后必须用另外的控制点或轴线进行检查，以保证其位置正确.3.1 场区平面控制网布设原则及要求平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度”的原则。轴线控制网的布设根据设计总平面图、现场施工平面布巴图等进行，控制点选在通视条件良好、安全、易保护的地方。平面控制网的精度技术指标必须符合表3.1的规定。1）表3.1平面控制网的精度表等级测角中误差（m）边长相对中误差（k）二级±12"1/1502）轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。3）控制点应选在通视条件良好、安全、易保护的地方。4）控制桩位必须用混凝上保护，地面以上设醒目的图护栏杆，防止施工机具车辆碰压。3.2 平面控制网的布设根据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。首级控制采用建筑方格网：再根据建筑方格网加密建筑物平面控制网，作为二级控制。两控制网等级均确定为二级。1）建筑物定位桩测设本工程建筑物定位桃由XX市政工程规划设计所测定，经测量人员对建筑物定位桩的角度、距离关系进行或测，精度符合规范要求。2）主轴线控制网测设以建筑物定位桩为基准，测量人员使用全站仪以极坐标法测设本工程主轴线控制网。在土方开挖完成，进行结构施工时，以主轴线控制网为依据，进行轴线控制加密。4高程控制网的建立1 .1高程控制网的布设为保证工程施工的竖向精度，本工程应至少布设6个高程控制点组成高程控制网。同时为满足现场施工进度及施工过程中方便使用，在场区内测设六个土0.00标高控制点，作为施工高程的控制依据。4 .2测设方法根据甲方给定的±000高程控制点为依据，引入施工现场,首先用S3水准仪对高程控制点进行联测，高程无误后采用符合路线测定±0.00标高控制点，并根据需要定期进行纪测。5 ±0.00以下施工测:5.1 轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每月更测次，以防桩位位移，而影响到正常施工及工程施测的精度要求。校测仪器采用测量精度2”级、测距粘度2rrm+2ppm的全站仪。5.2 平面放样测量D抽线投测。平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩（轴线标志），将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、涧口边线等细部线1>2）当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理的线，验线合格后，进行下一步施工.3）验线时，允许偏差如下：主轴线1.W30m时，允许3差±511un:30m<1.W60m时，允许偏差±10mm：60m<1.W90m时，允许偏差±15mm：90m<1.时，允许偏差±20m.4）+0.OO以下结构施工中的标高控制5）高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。6）基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，招高'程弓I测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。7）施工标高点的测设.施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。8）标而投测的精度应控制在允许范围内，如下表5.3所示.表5.3标高精度应控制在允许偏差高度（三）允许偏差（mm）H<30m±530m<H60m±1060m<H90m±15H>90m±206±0.00以上施工能量6.1本工程各建筑物±0.00以上的轴线传递用激光垂准仪竖向投测法进行。1） +0.000以上结构施工阶段亦可使用激光铅直仪内控法进行竖向传递控制。内控点设在±0.000处，内控点的间距控制在30m左右，每个施工流水段内不少F3个。控制点在选点时要避开梁、柱托及构造上有特殊要求的部位：耍保证通视，便于丈量,内控点必须连测，平差后才能使用。2采用全站仪坐标放样法投测施测面上控制点的测设精度按I级平面控制实施,测角中误差为±9",边长相对中误差1/25000,相邻两点的距离误差不大于±2.5mm。在施测面上同部临时加密的控制点相对精度为测角±10”,量距1/20000«内控点的相对精度不低于1/20000。6.2作业层轴线、细部线放样1）轴线控制点投测到施工层后，将经纬仪分别置于各点上，检包相邻点间夹角是否为90°,然后用检定过的50m钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线；6.3高程的传递D首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，弹出盘线，并用红油漆标明高程数据：本工程高程基准线布设在1层。基准标离的螺向传递，用钢尺从基准标商线竖直量取。钢尺需加拉力、尺长、温度三差改正。施工层抄平之前，应先校测苜层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置。当每一层平面标高抄测工作完成后，必须进行自检，自检合格后进行下一步施工。7潴量技术资料编制、管理按照江西省建筑工程资料管理规程进行，提供的测地资料包括：施工放线控制网记录、施工放线测量记录、施工测量放线报验表。8质量控制8.1 质量过程控制D测量员要按照施工进度和测量方案要求，安排现场测量放线工作，作好施工测室日志。2）现场使用的测址仪器设备应根据测域仪器使用管理办法的规定进行检校维护、保养并作好记录，发现问题后立即符仪器设备送检。3）本工程的测量放线工作必须符合4建筑工程施工测量规程（DBJ01-21-95）的精度要求.4）测量放线作业过程中，要严格执行“三检制”自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即进行改正，直到全部合格，并填好自检记录：互检：由施工负货人或质量检杳员组织进行质量检杳，发现不合格项立即改正至合格；交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给卜道工序，交接双方在交接记录上签字，并注明日期.3.8安全文明施工8.1 测量人员进入施工现场时首先进行安全交底，并接受项目部的安全教育活动和培训，正确做带安全帽等劳动保护用品：8.2 2施工现场不得穿裙子、拖鞋、短裤等宽松衣物：在危险区域作业时应配戴好安全带，并挂在安全可靠处：8.3 3新到的测工在施工现场必须遵守安全生产管理规章制度：8.4 4测量人员发现不安全隐患必须及时报告项目部,及时处理：8.5 办公场所作好防火、防盗等保卫工作，避免仪器设备丢失，影响工作正常开展：8.6 施工作业之前要求测量田对作业人员进行安全讲话，每周向本工程测Ift人员进行书面安全交底，保证作业过程中的安全。8.7 交叉作业时，要有可靠的防护措施，不得伤害他人。
