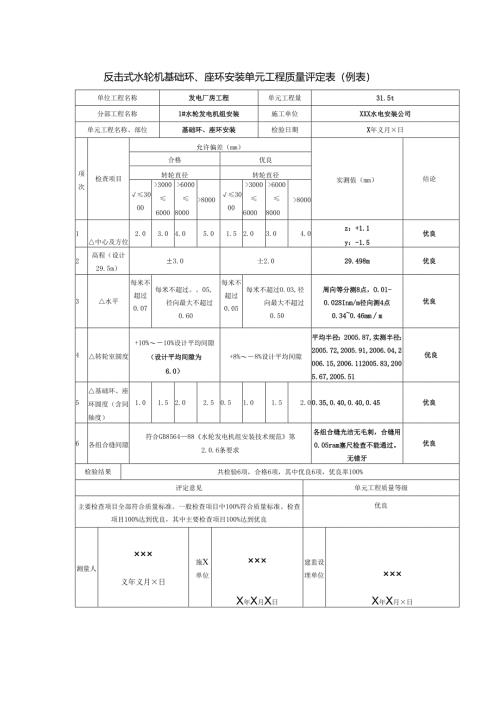

反击式水轮机基础环、座环安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量31.5t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位基础环、座环安装检验日期X年义月×日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径3000>30006000>60008000>80003000>30006000>60008000>80001中心及方位2.03.04.05.01.52.03.04.0z：+1.1y：-1.5优良2高程（设计29.5m）±3.0士2.029.498m优良3水平每米不超过0.07每米不超过。05,径向最大不超过0.60每米不超过0.05每米不超过0.03,径向最大不超过0.50周向等分测8点，O.01-0.028Inm/m径向测4点0.340.46mmm优良4转轮室圆度+10%10%设计平均间隙（设计平均间隙为6.0）+8%8%设计平均间隙平均半径：2005.87,实测半径：2005.72,2005.91,2006.04,2006.15,2006.112005.83,2005.67,2005.51优良5基础环、座环圆度（含同轴度）1.01.52.02.50.51.01.52.00.35,0.40,0.40,0.45优良6各组合缝间隙符合GB856488水轮发电机组安装技术规范第2.0.6条要求各组合缝光洁无毛刺，合缝用0.05ram塞尺检查不能通过。无错牙优良检验结果共检验6项，合格6项，其中优良6项，优良率100%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目100%达到优良，其中主要检查项目100%达到优良优良测量人×××义年义月×日施X单位×××X年X月X日建监设理单位×××X年X月×日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的基础环、座环安装为一个单元工程。本单元是主要单元工程。2.单元工程量：填写本单元基础环，座环安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1中心及方位挂钢琴线用钢板尺检查测量埋件上x、y,标志与机组x、y基准线间的距离2高程用水准仪、钢板尺检查3水平用平衡梁，方型水平仪或水准仪、钢板尺检查4转轮室圆度挂钢琴线用测杆检查轴流式测量上中下三个断面：斜流式测量上止口和下口，至少测8点5基础环、座环圆度（含同轴度）挂钢琴线用测杆检查测机组中心线至镇口半径、轴流式机组以转轮室是该机组中心线，至少测8点6各组合缝间隙用塞尺检查4 .GB856488水轮发电机组安装技术规范。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过；允许有局部间隙，用0.1OnInI塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.1OnIn1。5 .设计值按设计图填写，并将设计值用"（”'标明。实测值填写实际测量值。6 .项目合格数，指达到合格及其以上质量标准的项目数。7 .单元工程质量标准。合格：主要检查项目全部符合规定，一般检查项目的实测点有90%及其以上符合规定，其余有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准（其中主要检查项目必须达到优良标准）。
